Ndërprerës qarku me vakum 24 kV të montuar në anë

TëNdërprerës qarku me vakum 24 kV të montuar në anë(Modeli: ZN63A (VS1)-24) është një ndërprerës i brendshëm i tensionit të mesëm me performancë të lartë i projektuar për sistemet e energjisë trefazore AC 50Hz me një tension nominal 24kV. Ai integron mekanizmin e funksionimit dhe ndërprerësin e vakumit në një strukturë kompakte, duke siguruar mbrojtje, kalim dhe kontroll të besueshëm për nënstacionet, termocentralet, objektet industriale dhe sistemet e shpërndarjes së energjisë. Ndërprerësi është i disponueshëm në të dy versionet e montuara fikse dhe të tërheqshme për të përmbushur konfigurime të ndryshme të komutuesve.

Me teknologji të avancuar të ndërprerjes së vakumit, qëndrueshmëri të lartë mekanike dhe kërkesa të ulëta për mirëmbajtje, ky ndërprerës është ideal për aplikime që përfshijnë operacione të shpeshta të ndërrimit. Përdoret gjerësisht në metalurgji, miniera, uzinat kimike, industritë e qymyrit, nënstacionet e shërbimeve dhe projektet e energjisë së rinovueshme ku shpërndarja e sigurt dhe e besueshme e energjisë është thelbësore.

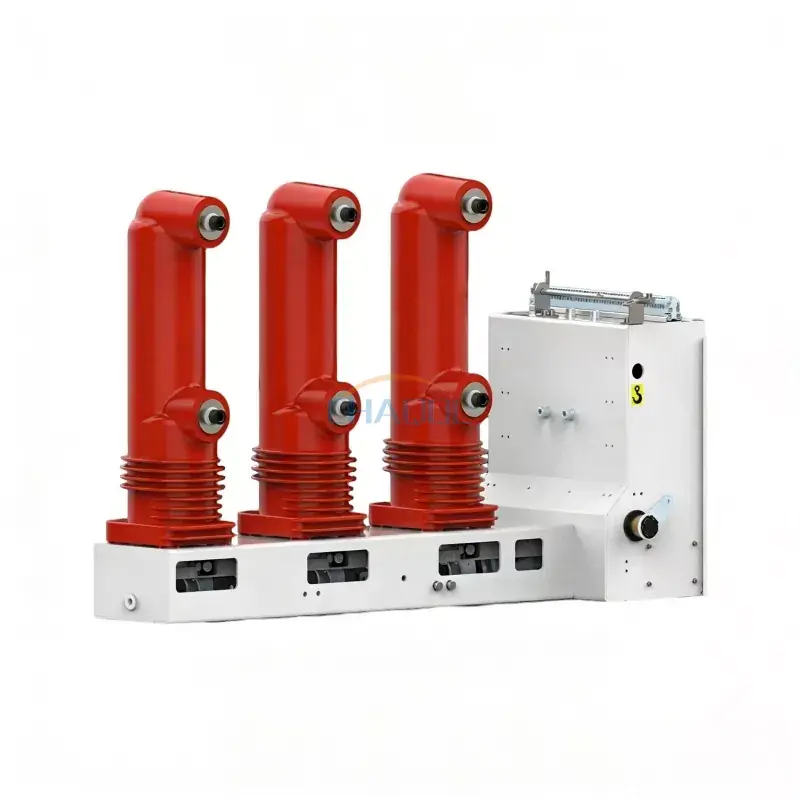

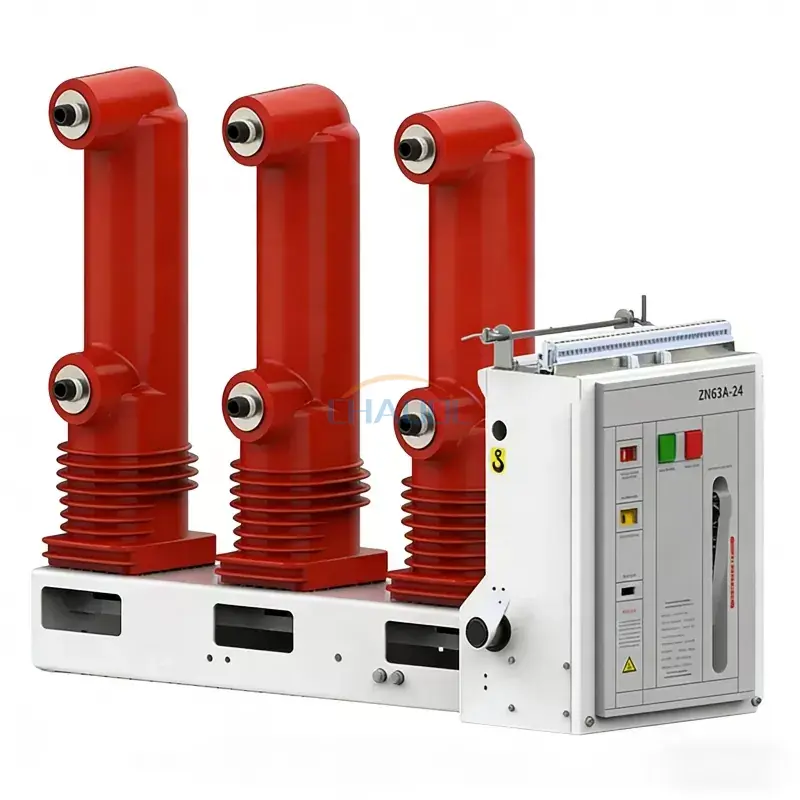

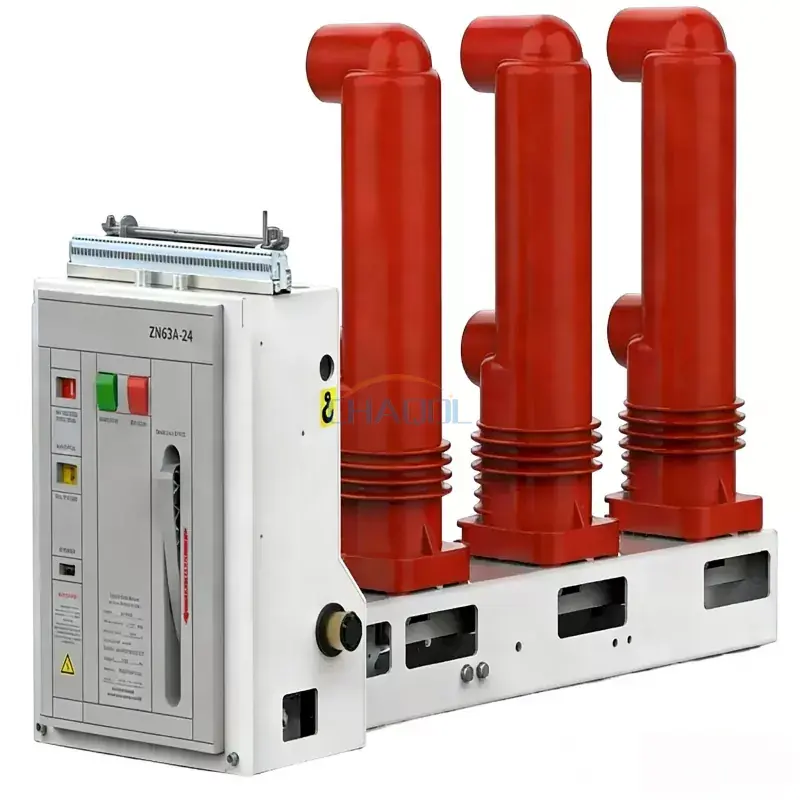

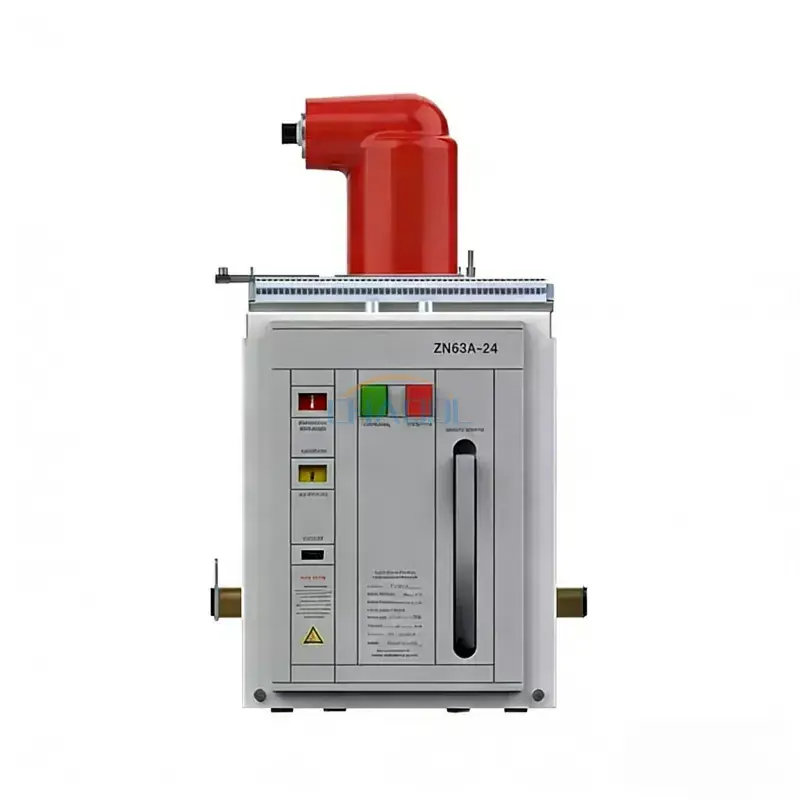

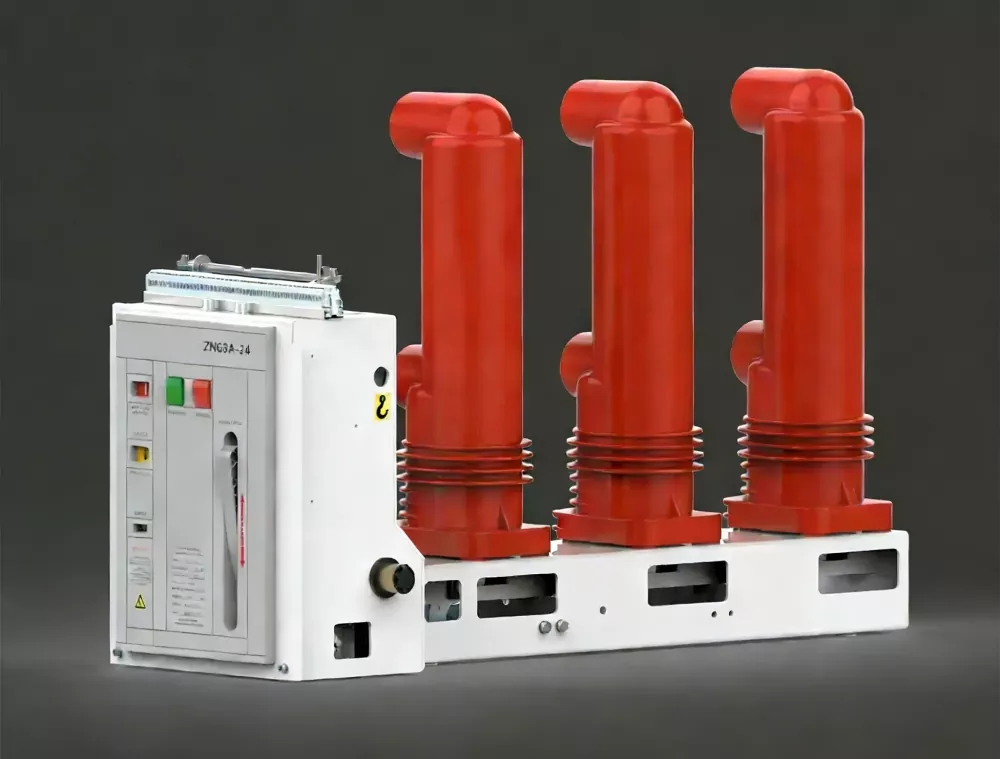

Pamja e produktit

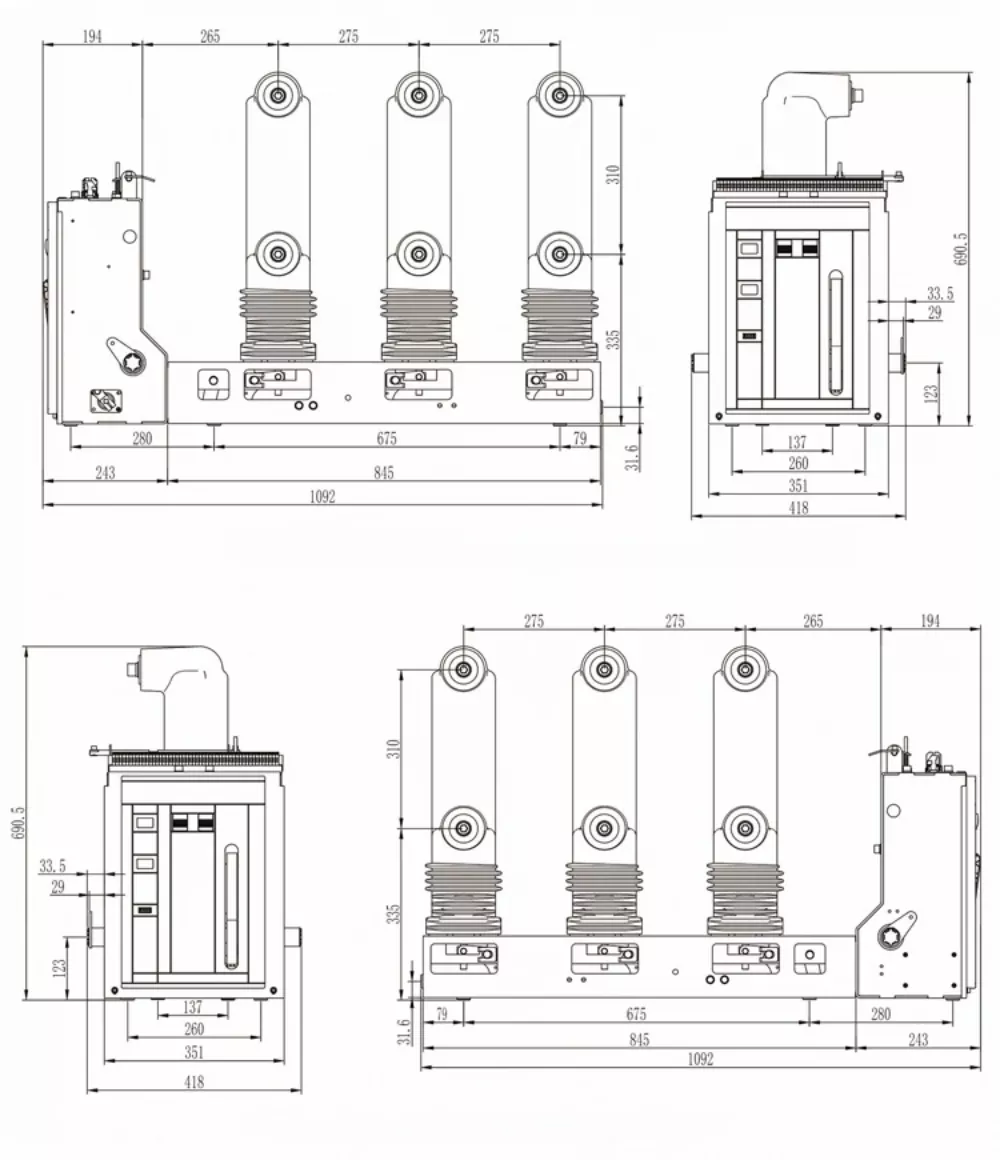

Diagrami i dimensioneve

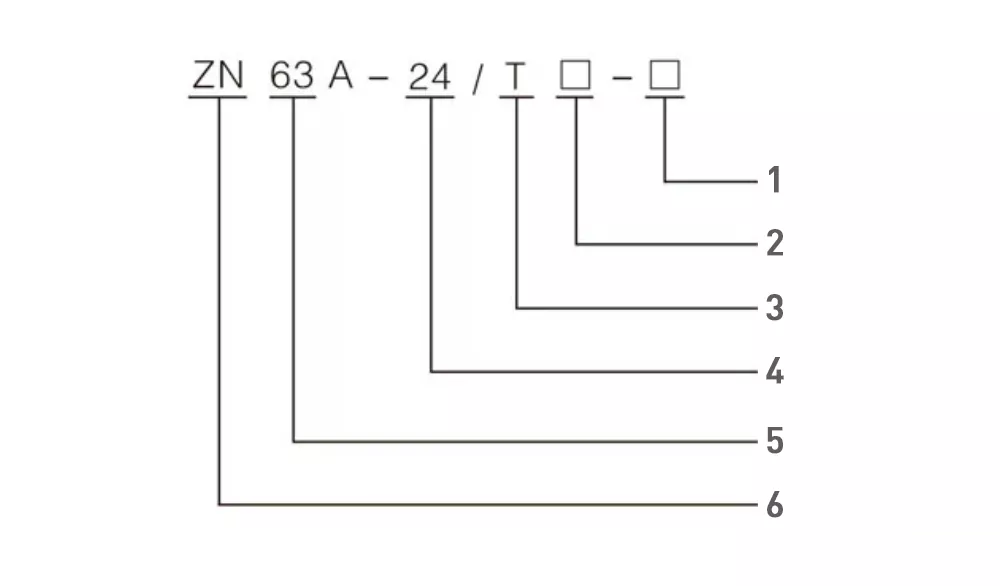

Identifikimi i modelit

• 1 – Rryma e vlerësuar e ndërprerjes së qarkut të shkurtër (kA)
• 2 – Rryma e vlerësuar (A)
• 3 – Mekanizmi Operativ
• 4 – Tensioni nominal (kV)
• 5 – Seria e Dizajnit
• 6 – Ndërprerës me vakum të brendshëm

Karakteristikat e produktit

• Mekanizëm funksionimi i integruar i montuar në anë me dizajn kompakt dhe transmetim të besueshëm.
• Ndërprerës vakum me performancë të lartë me kontakte bakër-krom siguron aftësi të shkëlqyera për shuarjen e harkut dhe jetëgjatësi elektrike të zgjatur.
• Mekanizmi i funksionimit me susta të rregulluar horizontalisht mbështet karikimin manual dhe motorik.
• TëNdërprerës qarku me vakum 24 kV të montuar në anëmund të instalohet si tip fiks ose i tërheqshëm për t'iu përshtatur sistemeve të ndryshme komutuese.
• Fortësi e lartë e izolimit dielektrik, prerje e ulët e rrymës dhe performancë e shkëlqyer e ndërprerjes së qarkut të shkurtër.
• Izolimi i ngurtë epoksi siguron rezistencë të jashtëzakonshme ndaj lagështirës, ​​rrezatimit UV, ndryshimeve të temperaturës, plakjes dhe ndotjes.
• Jetëgjatësia mekanike deri në 10,000 funksione, duke e bërë atë të përshtatshëm për aplikime të ndërrimit të shpeshtë.
• Mbështet reletë inteligjente të mbrojtjes dhe sistemet e automatizimit të nënstacionit.

Parametrat Teknikë

Projektimi Strukturor

Ndërprerësi miraton një strukturë polesh trefazore të pajisur me një ndërprerës vakum qeramike ose qelqi të mbyllur në qendër. Kontaktet bakër-krom dhe teknologjia e fushës magnetike gjatësore reduktojnë në mënyrë efektive erozionin e kontaktit duke përmirësuar rikuperimin e dielektrikës dhe duke ndërprerë performancën. Mekanizmi i integruar i funksionimit të sustave ofron funksione të qëndrueshme hapjeje dhe mbylljeje me mirëmbajtje minimale gjatë gjithë jetës së tij të shërbimit.

Në varësi të kërkesave të aplikimit, shtyllat mund të prodhohen duke përdorur izolim me rrëshirë epokside me rezistencë të lartë ose izolim të veshur me gome silikoni, duke siguruar rezistencë superiore ndaj lagështirës, ​​kondensimit, ekspozimit ndaj UV-së dhe mjediseve të vështira industriale.

Aplikacionet

TëNdërprerës qarku me vakum 24 kV të montuar në anëpërdoret gjerësisht në sistemet e shpërndarjes me tension të mesëm që kërkojnë mbrojtje të besueshme, funksionim të shpeshtë dhe jetë të gjatë shërbimi.

• Termocentralet
• Nënstacionet elektrike
• Sistemet e shpërndarjes së energjisë industriale
• Operacionet minerare
• Impiante metalurgjike
• Objektet e përpunimit kimik
• Industria e qymyrit
• Projektet e energjisë së rinovueshme
• Rrjetet e energjisë komerciale dhe komunale
• Nënstacione inteligjente dhe sisteme automatizimi

Mjedisi Operativ

• Temperatura e ambientit: -15°C deri +40°C
• Lartësia e instalimit: Deri në 1000 m (lartësitë më të mëdha të disponueshme sipas kërkesës)
• Intensiteti maksimal sizmik: 8 gradë
• Lagështia relative: Mesatarja ditore ≤95%, mesatare mujore ≤90%
• I përshtatshëm për mjedise pa rreziqe zjarri, rreziqe shpërthimi, ndotje të rëndë, gazra gërryes dhe dridhje të tepërta.

Parimi i Punës

TëNdërprerës qarku me vakum 24 kV të montuar në anëpërdor një ndërprerës të mbyllur vakum si mjet shuarjeje harku. Kur ndodhin rryma defekti, kontaktet ndahen me shpejtësi dhe dhoma e vakumit e shuan harkun elektrik pothuajse menjëherë, duke siguruar izolim të shpejtë të defektit me konsum minimal të kontaktit. I kombinuar me mekanizmin e funksionimit të sustave, ndërprerësi ofron performancë të besueshme të ndërrimit, kapacitet të lartë ndërprerës dhe stabilitet operacional afatgjatë.

Pse të zgjidhni këtë ndërprerës me vakum?

• Dizajn kompakt i integruar i montuar anash
• Jetë e gjatë shërbimi elektrike dhe mekanike
• Ndërtim miqësor për mirëmbajtjen
• Performancë e shkëlqyer izolimi
• Funksionim i besueshëm në kushte të ndërrimit të shpeshtë
• I përshtatshëm për komutues fiks dhe të tërheqshëm
• E përputhshme me sistemet inteligjente të mbrojtjes dhe automatizimit

Pyetjet e bëra më shpesh

Për çfarë përdoret një ndërprerës me vakum të montuar anësor 24 kV?

Përdoret për të kaluar, mbrojtur dhe kontrolluar pajisjet elektrike të tensionit të mesëm në nënstacione, impiante industriale, sisteme të shpërndarjes së shërbimeve dhe rrjete komerciale të energjisë.

Cilat janë avantazhet e ndërprerësit me vakum?

Ndërprerësit me vakum sigurojnë ndërprerje të shkëlqyer të harkut, kërkesa të ulëta për mirëmbajtje, jetë të gjatë shërbimi, besueshmëri të lartë operacionale dhe funksionim miqësor ndaj mjedisit pa vaj ose gaz SF6.

A mund të instalohet ky ndërprerës në komutues të tërheqshëm?

po. Është i disponueshëm si në konfigurime të montuara fikse ashtu edhe në konfigurime të tërheqshme, duke lejuar integrim fleksibël në montime të ndryshme komutuese.

Cilat industri e përdorin zakonisht këtë produkt?

Përdoret gjerësisht në prodhimin e energjisë, nënstacionet, metalurgjinë, miniera, përpunimin kimik, industritë e qymyrit, objektet e energjisë së rinovueshme dhe sistemet industriale të shpërndarjes së energjisë.
