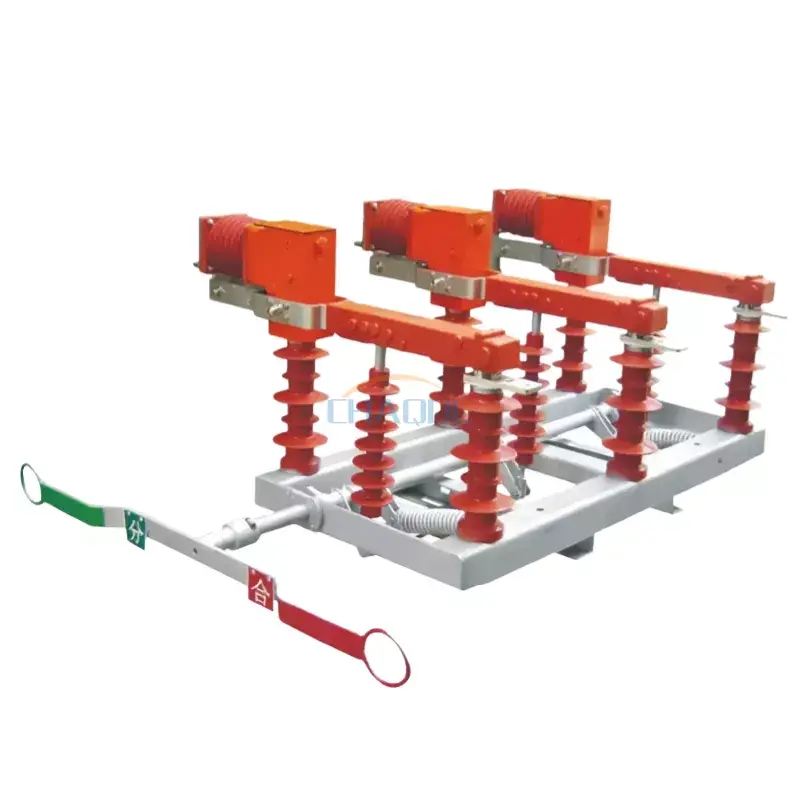

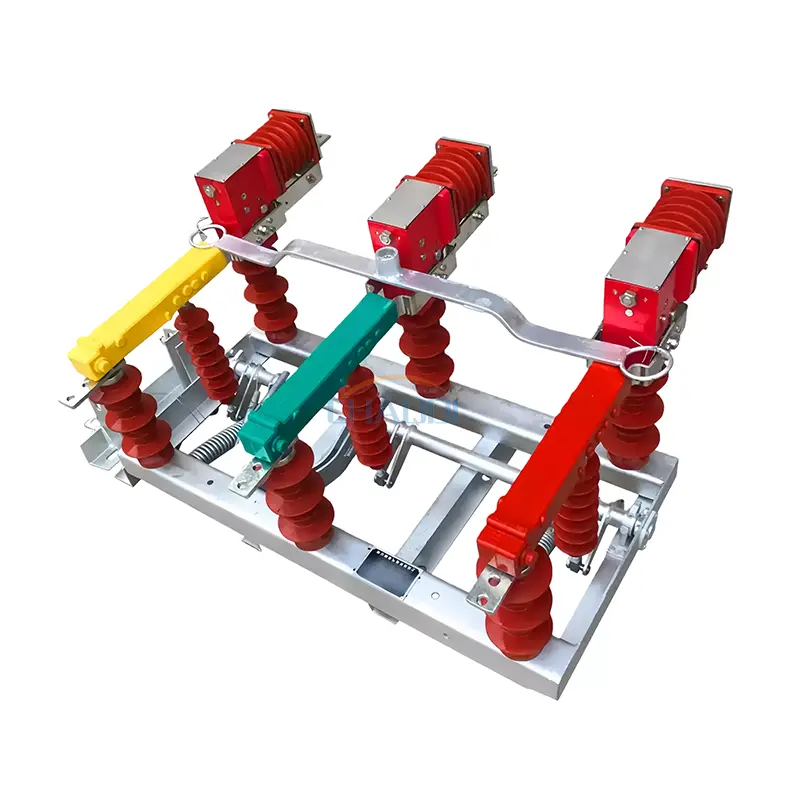

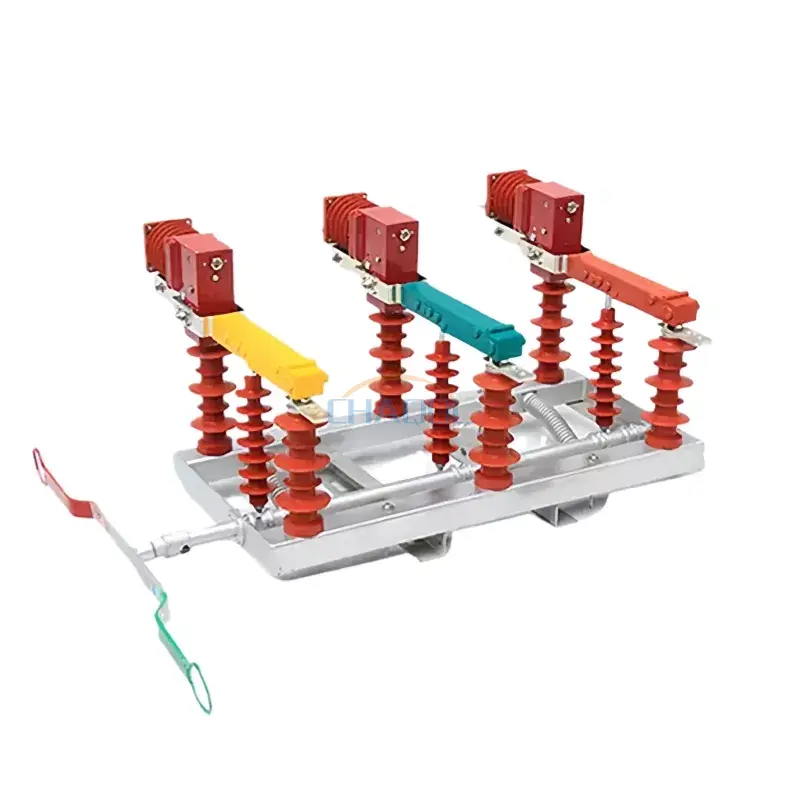

Ky ndërprerës i ngarkesës me tension të lartë në natyrë është projektuar për ndërrim dhe mbrojtje të besueshme në rrjetet e shpërndarjes me tension të mesëm. Projektuar me një strukturë shuarjeje me hark vakum të kombinuar me një sistem izolues mekanik, ai siguron performancë të qëndrueshme ndërprerjeje në kushte ngarkese dhe defekti. Zbatohet gjerësisht në sistemet e shpërndarjes së energjisë për shërbimet komunale, impiantet industriale, objektet minerare dhe infrastrukturën kimike, ku siguria dhe vazhdimësia operacionale janë kritike.
Produkti miraton një strukturë strukturore modulare që thjeshton instalimin në konfigurimet e montuara në shtyllë ose në nënstacion. Sistemi i tij i izolimit të mbyllur rrit përshtatshmërinë mjedisore, duke lejuar funksionim të qëndrueshëm nën lagështi, pluhur dhe luhatje të temperaturës. Në aplikimet praktike inxhinierike, ndërprerësi i ngarkesës së tensionit të lartë në natyrë përdoret shpesh si një pajisje komutuese kyçe në njësitë kryesore të unazave dhe sistemet e automatizimit të shpërndarjes.
|
Emri i projektit |
Vlera e parametrit |
|
|
Tensioni nominal |
12 kV |
|
|
Frekuenca e vlerësuar |
50 Hz |
|
|
Rryma e vlerësuar |
630 A |
|
|
Rryma e vlerësuar e thyerjes së ngarkesës aktive |
630 A |
|
|
Rryma e vlerësuar e thyerjes me qark të mbyllur |
630 A |
|
|
5% e rrymës nominale të ndërprerjes së ngarkesës aktive |
31.5A |
|
|
Rryma e vlerësuar e karikimit dhe ndërprerjes së kabllove |
10A |
|
|
Kapaciteti i vlerësuar i thyerjes së transformatorit pa ngarkesë |
1600 KVA |
|
|
Rryma nominale e ndërprerjes së bankës së kondensatorit |
100A |
|
|
Rezistenca e tensionit të frekuencës së energjisë 1 minutëshe |
42/48 KV |
|
|
Impulsi i rrufesë përballon tensionin |
75/85 KV |
|
|
Rryma e vlerësuar me rezistencë të shkurtër (qëndrueshmëri termike) |
20KA |
|
|
Kohëzgjatja e vlerësuar e qarkut të shkurtër |
4S |
|
|
Rryma e vlerësuar e rezistencës maksimale (stabilitet dinamik) |
50 KA |
|
|
Rryma e vlerësuar me qark të shkurtër |
50 KA |
|
|
Jeta mekanike |
10000 次 |
|
|
Trashësia e lejueshme e konsumit të kontakteve të shuarjes së harkut vakum |
1 mm |
|
|
Çift rrotullues i funksionimit manual |
≤200 N.m |
|
|

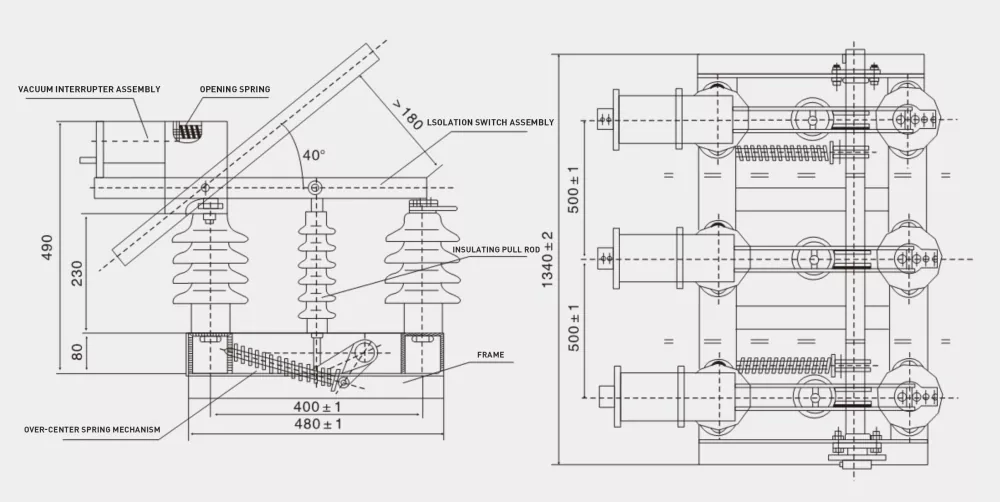

Montimi dhe rregullimi i ndërprerësit të vakumit |
Hendeku i kontaktit |
5±1 mm |
|
Shpejtësia mesatare e ndërrimit |
1,1±0,2 m/s |
|
|
Fikja trefazore nuk është e njëkohshme |
＜5 ms |
|
|
Ndërrimi trefazor nuk është i sinkronizuar |
＜2 ms |
|
|
Largësia nga toka |
＞ 200 mm |
|
|
Rezistenca e qarkut kryesor |
≤150μΩ |
|
Në sistemet e automatizimit të shpërndarjes, ndërprerësi i ngarkesës së tensionit të lartë në natyrë zakonisht instalohet në linja të montuara në shtylla ose në nënstacione kompakte për të mundësuar ndërrimin në seksion dhe izolimin e defekteve. Ai mbështet funksionimin manual dhe me motor, duke e bërë atë të përshtatshëm si për rrjetet tradicionale ashtu edhe për përmirësimet e rrjeteve inteligjente.
Nga këndvështrimi i mirëmbajtjes, ai është projektuar me një strukturë të mbyllur dhe kontakte rezistente ndaj konsumit, duke reduktuar nevojën për servisim të shpeshtë dhe duke përmirësuar efikasitetin e kostos së ciklit jetësor në funksionimin afatgjatë.
P1: Ku përdoret zakonisht ndërprerësi i ngarkesës së tensionit të lartë në natyrë?
Përgjigje: Përdoret gjerësisht në sistemet e shpërndarjes 10kV–12kV, duke përfshirë impiantet industriale, vendet e minierave, nënstacionet dhe përmirësimet e rrjetit të energjisë rurale për ndërrimin e ngarkesës dhe izolimin e defekteve.
Q2: A mund të mbështesë funksionimin në distancë?
Përgjigje: Po, mund të pajiset me një aktivizues elektrik dhe modul telekomandimi për t'u integruar në rrjetet e automatizuara të shpërndarjes.
Q3: Çfarë mirëmbajtjeje kërkohet për këtë pajisje?
Përgjigje: Për shkak të dizajnit të mbylljes dhe shuarjes së harkut me vakum, mirëmbajtja rutinë është minimale, kryesisht inspektimi periodik i terminaleve dhe gjendjes së mekanizmit të funksionimit.
