Ndërprerësi i shkëputjes së jashtme 12 KV

Ndërprerësi i shkëputjes së jashtme 12 KVështë projektuar për izolim të besueshëm të sistemeve të energjisë me tension të mesëm në kushte pa ngarkesë. Ai miraton një strukturë vertikale me një ndërprerje me performancë të qëndrueshme mekanike dhe një distancë të qartë hapjeje, duke siguruar mirëmbajtje dhe inspektim të sigurt të linjave dhe nënstacioneve të shpërndarjes.

Kjo seri e shkëputësve të jashtëm përdoret gjerësisht në rrjetet e energjisë 10kV–15kV. Struktura integron një kornizë të ngurtë bazë, izolues mbështetës me forcë të lartë dhe një sistem tehe përçues të tipit thikë. Me një mekanizëm të përforcuar vetëmbyllës, ai siguron funksionim të qëndrueshëm edhe nën erë të fortë, ndotje dhe luhatje të temperaturës.

Avantazhet strukturore

• Dizajn i hapjes vertikale me një thyerje me veprim të qartë mekanik
• Sistemi i kontaktit me thikë për ndarje të besueshme elektrike
• Struktura vetëmbyllëse për të parandaluar funksionimin aksidental
• Dizajn izolues kundër ndotjes për mjedise të jashtme të vështira
• Konfigurime opsionale për vlerësime të ndryshme aktuale dhe nevoja instalimi

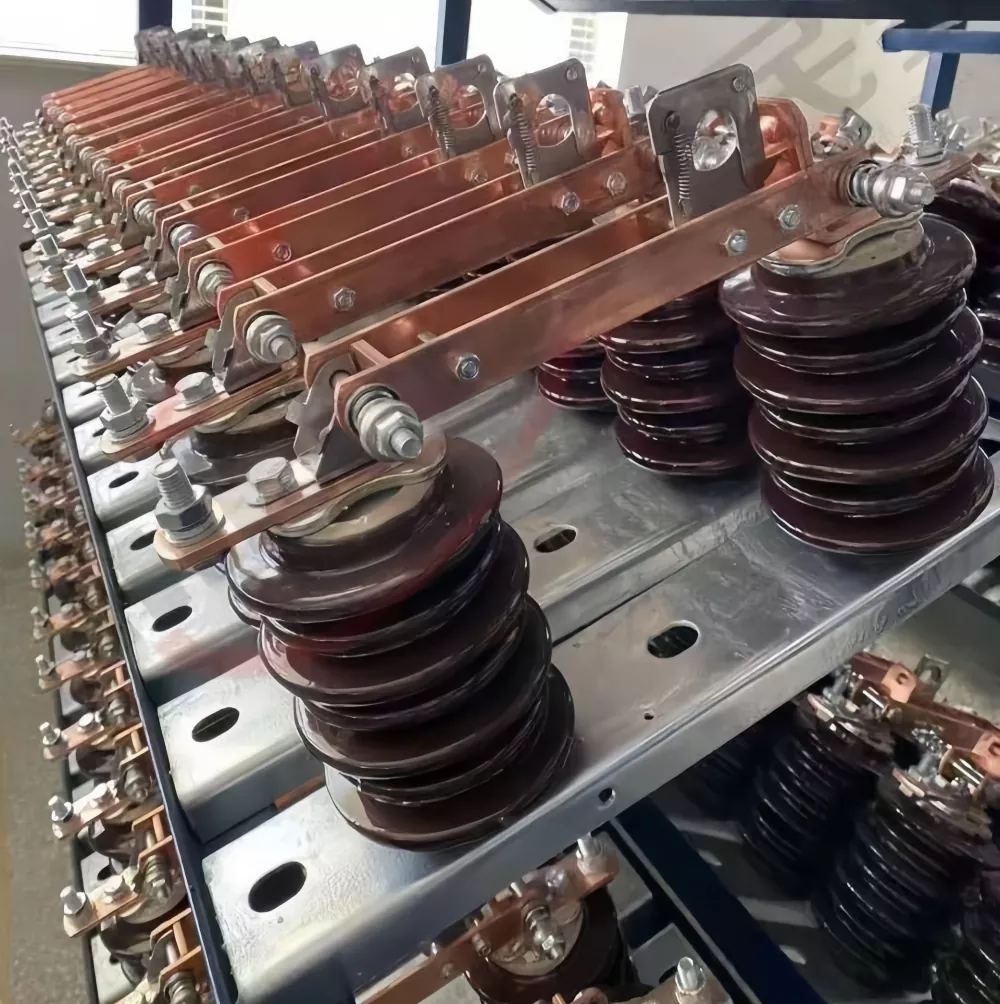

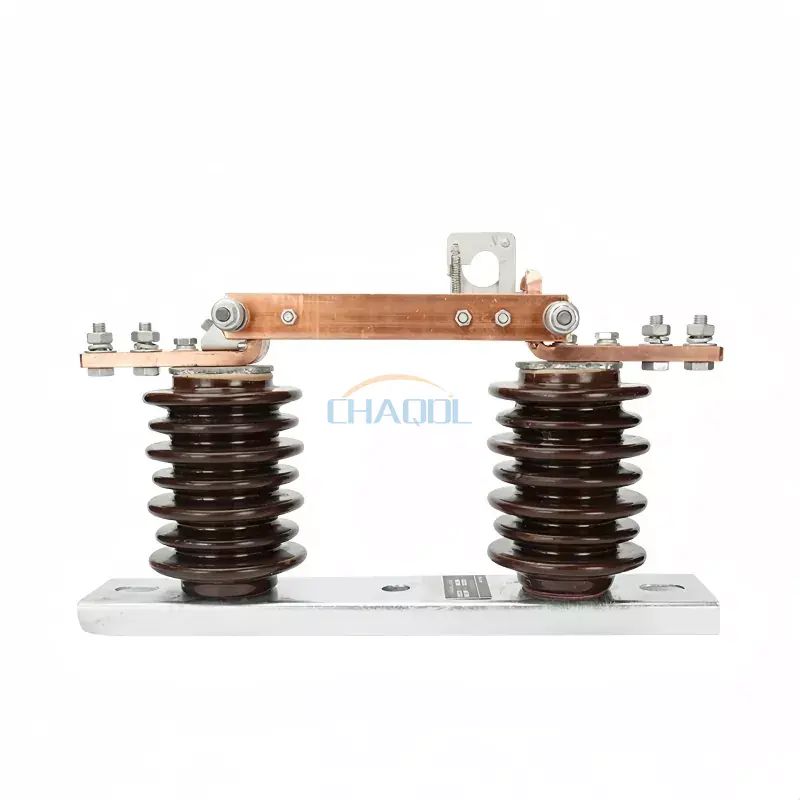

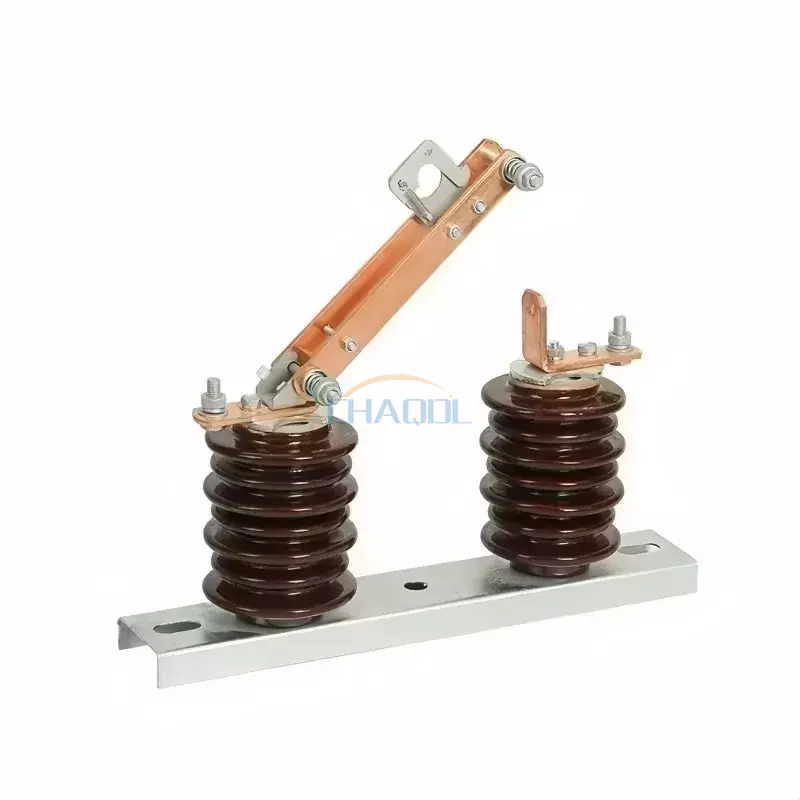

Fotografitë e produkteve

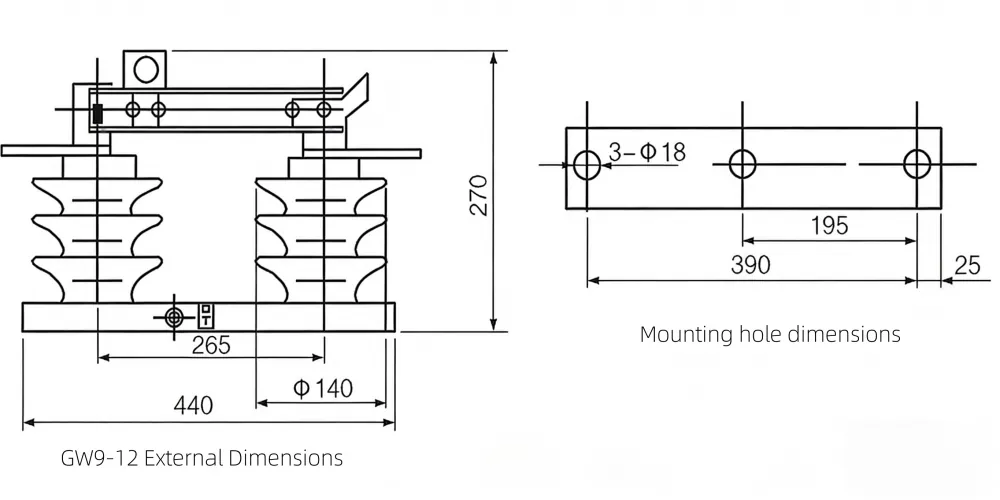

Diagrami i dimensioneve të produktit

Parametrat Teknikë

Parimi i Punës

Mekanizmi i funksionimit të kësajNdërprerësi i shkëputjes së jashtme 12 KVbazohet në një shkop me grep izolues manual. Gjatë funksionimit, shkopi i grepit ngjan pajisjen mbyllëse, duke lëvizur boshtin rrotullues dhe tehun përçues. Kur hapet, mekanizmi i vetëmbylljes lëshohet, duke lejuar që tehu të rrotullohet në një pozicion plotësisht të izoluar. Gjatë mbylljes, mekanizmi ri-angazhohet dhe kyçet automatikisht, duke siguruar presion të qëndrueshëm të kontaktit dhe vazhdimësi të sigurt elektrike kur kërkohet.

Dizajni siguron ndarje të qartë midis gjendjeve të gjalla dhe të izoluara, duke reduktuar rrezikun operacional dhe duke përmirësuar sigurinë e mirëmbajtjes për operatorët e shpërndarjes.

Skenarët e aplikimit

• Rrjetet e shpërndarjes 10kV dhe 15kV
• Nënstacione urbane dhe rurale
• Sistemet e izolimit të energjisë industriale
• Seksionet e mirëmbajtjes së linjës ajrore
• Pikat e lidhjes së rrjetit të energjisë së rinovueshme

Krahasimi me produkte të ngjashme

FAQ

1. Cili është funksioni kryesor i këtij çelësi shkëputës?

Përdoret për të izoluar qarqet elektrike në sistemet e energjisë 10kV–15kV kur ka tension, por pa rrymë ngarkese, duke siguruar mirëmbajtje dhe inspektim të sigurt të pajisjeve dhe linjave të transmetimit.

2. A mund të përdoret çelësi i shkëputjes së jashtme 12 KV nën ngarkesë?

Jo. Ky lloj çelësi është projektuar vetëm për funksionim pa ngarkesë. Ndërrimi nën ngarkesë mund të dëmtojë kontaktet dhe të rrezikojë sigurinë e sistemit.

3. Për çfarë mjedisesh është i përshtatshëm?

Produkti është projektuar për nënstacione të jashtme, sisteme industriale të shpërndarjes dhe zona me nivele të larta ndotjeje, lagështirë ose ndryshime të temperaturës.

4. Cilat metoda operimi janë në dispozicion?

Ai mbështet si funksionimin manual duke përdorur një shkop izolues, ashtu edhe funksionimin opsional me motor, në varësi të kërkesave të projektit.

5. Si siguron funksionimin e sigurt?

Mekanizmi i brendshëm i vetëmbylljes dhe struktura e qartë e izolimit mekanik ndihmojnë në parandalimin e ndërrimit aksidental, duke përmirësuar sigurinë dhe besueshmërinë operacionale.

6. Çfarë mirëmbajtjeje kërkohet?

Rekomandohet inspektimi rutinë i kontakteve, sipërfaqeve izoluese dhe nyjeve mekanike. Dizajni redukton frekuencën e mirëmbajtjes në kushte normale funksionimi.
