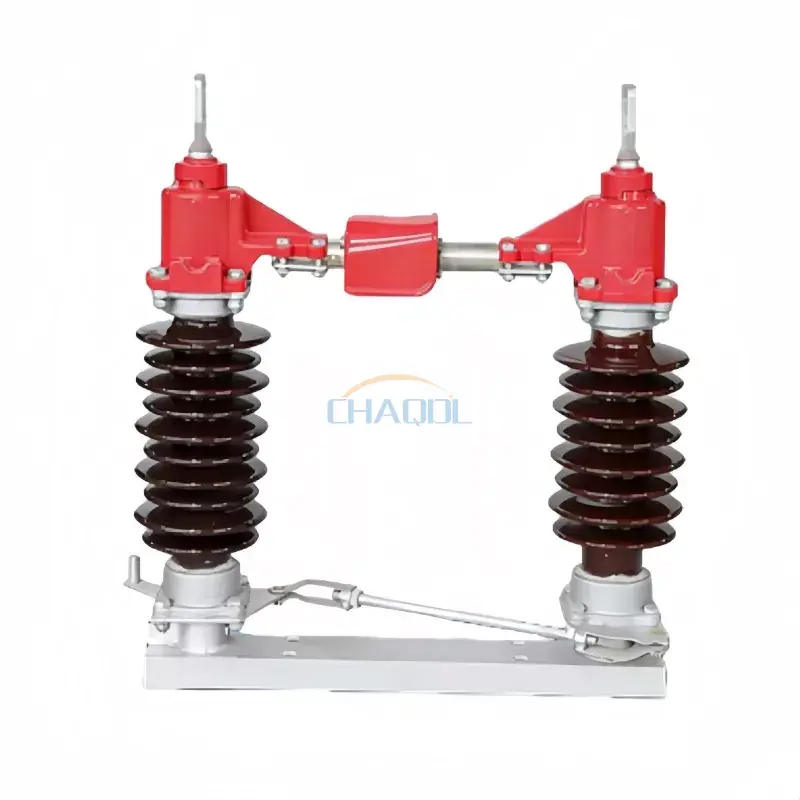

TëNdërprerësi i shkëputjes së tensionit të lartë në natyrëështë projektuar për izolim të besueshëm të qarkut në sistemet e jashtme të energjisë AC që variojnë nga 40.5kV deri në 220kV. Zbatohet gjerësisht në nënstacione, linja transmetimi dhe stacione komutuese të rrjetit ku kërkohet izolim i dukshëm dhe siguri mekanike në kushte të tensionit të lartë.
Kjo seri GW4 është projektuar me një strukturë të fortë në ajër të hapur, duke siguruar funksionim të qëndrueshëm në kushte të vështira të motit si shiu i madh, akulli, ngarkesa e erës dhe mjediset e ndotura. Ai mbështet të dyja mënyrat e funksionimit manual dhe të motorizuar, duke ofruar fleksibilitet për nivele të ndryshme të automatizimit të rrjetit.

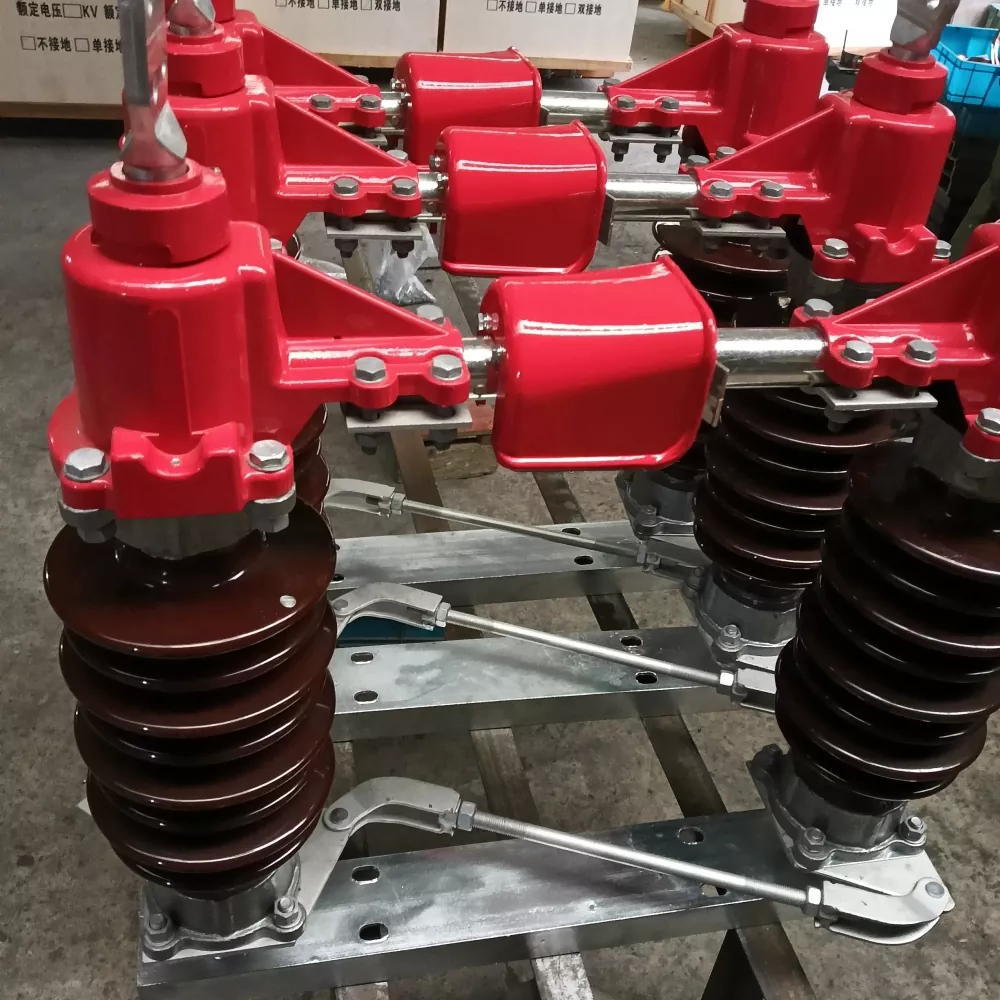

Ndërprerësi adopton një strukturë teh rrotullues horizontal me izolues të shtyllës prej porcelani, tuba përçues dhe një kornizë bazë çeliku të galvanizuar me rezistencë të lartë. Sistemi i lidhjes mekanike siguron funksionimin e sinkronizuar trefazor, duke reduktuar rreziqet e mosdrejtimit gjatë ndërrimit.

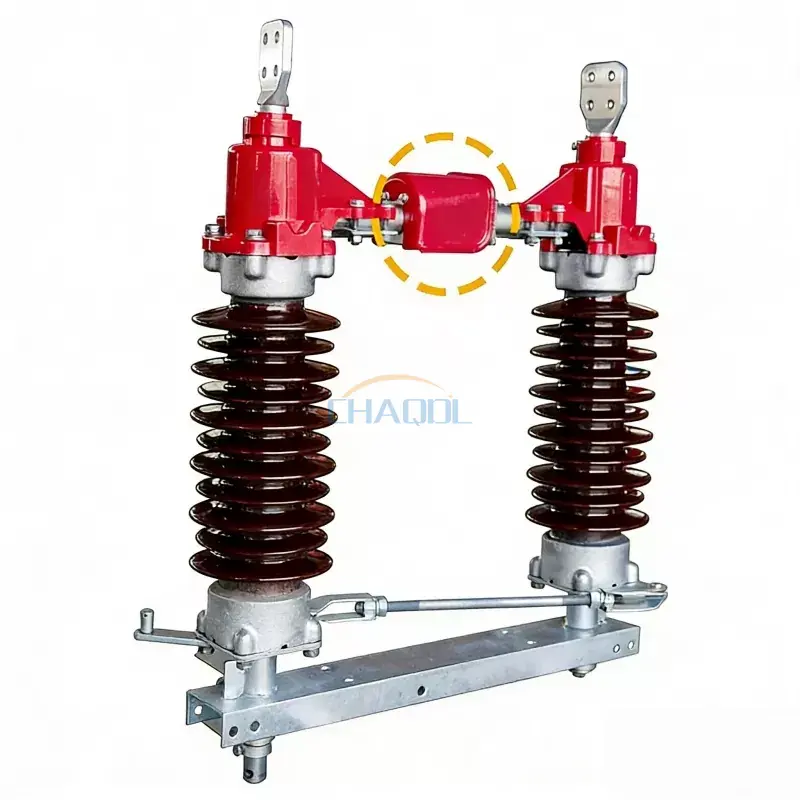

Krahasuar me izolatorët tradicionalë, kjoNdërprerësi i shkëputjes së tensionit të lartë në natyrëpërmirëson uniformitetin e presionit të kontaktit dhe redukton oksidimin në nyjet përçuese, duke zgjatur ndjeshëm jetën e shërbimit në aplikimet afatgjata në natyrë.
|
Emri i projektit |
Vlera e parametrit |
||||||
|
Tensioni nominal |
40.5 KV |
72.5 KV |
126 kV |
||||
|
Niveli i vlerësuar i izolimit |
Rezistenca e tensionit të frekuencës së energjisë 1 minutëshe |
95/115 KV |
140/160 KV |
230/245 KV |
|||
|
Impulsi i rrufesë përballon tensionin |
185/215 KV |
325/375 KV |
550/630 KV |
||||
|
Frekuenca e vlerësuar |
50 Hz |
||||||
|
Rryma e vlerësuar |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
Rryma e vlerësuar me rezistencë të shkurtër |
16/20/31.5kA |
31,5/40 kA |
50 kA |
||||
|
Rryma e vlerësuar me rezistencë maksimale |
40/50/63 kA |
80/100 kA |
125 kA |
||||
|
Kohëzgjatja e vlerësuar e qarkut të shkurtër |
4/2 s |
||||||
|
Ngarkesa mekanike e vlerësuar e terminalit |
Ngarkesa gjatësore horizontale |
750 N |
1000 N |
||||
|
Ngarkesa anësore horizontale |
500 N |
750 N |
|||||
|
Forca vertikale |
750 N |
1000 N |
|||||
|
Jeta mekanike |
2000 herë |
||||||
|
Mekanizëm i operuar me dorë |
Pa tokëzim |
CS11(F) |
|||||
|
Tokëzimi i vetëm |
CS 8-6D(F) |
||||||
|
Tokëzimi i dyfishtë |
Prerës kryesor CS14G, prestar i bluar CS11 |
||||||
|
Tensioni i qarkut të kontrollit |
AC 220/380,DC 220 |
||||||
|
Mekanizmi i funksionimit të drejtuar nga motori |
Model |
CJ5/CJ6 |
|||||
|
Tensioni i motorit |
AC220/380, DC220 |
||||||
|
Tensioni i qarkut të kontrollit |
AC220, DC220 |
||||||
|
Koha e hapjes (e ndërprerësit) |
6±1 s |
||||||
|
Pesha e produktit |
Jo i bazuar |
360 kg |
500 kg |
700 kg |
|||
|
Tokëzimi i vetëm |
410 kg |
600 kg |
800 kg |
||||
|
Tokëzimi i dyfishtë |
460 kg |
700 kg |
900 kg |
||||

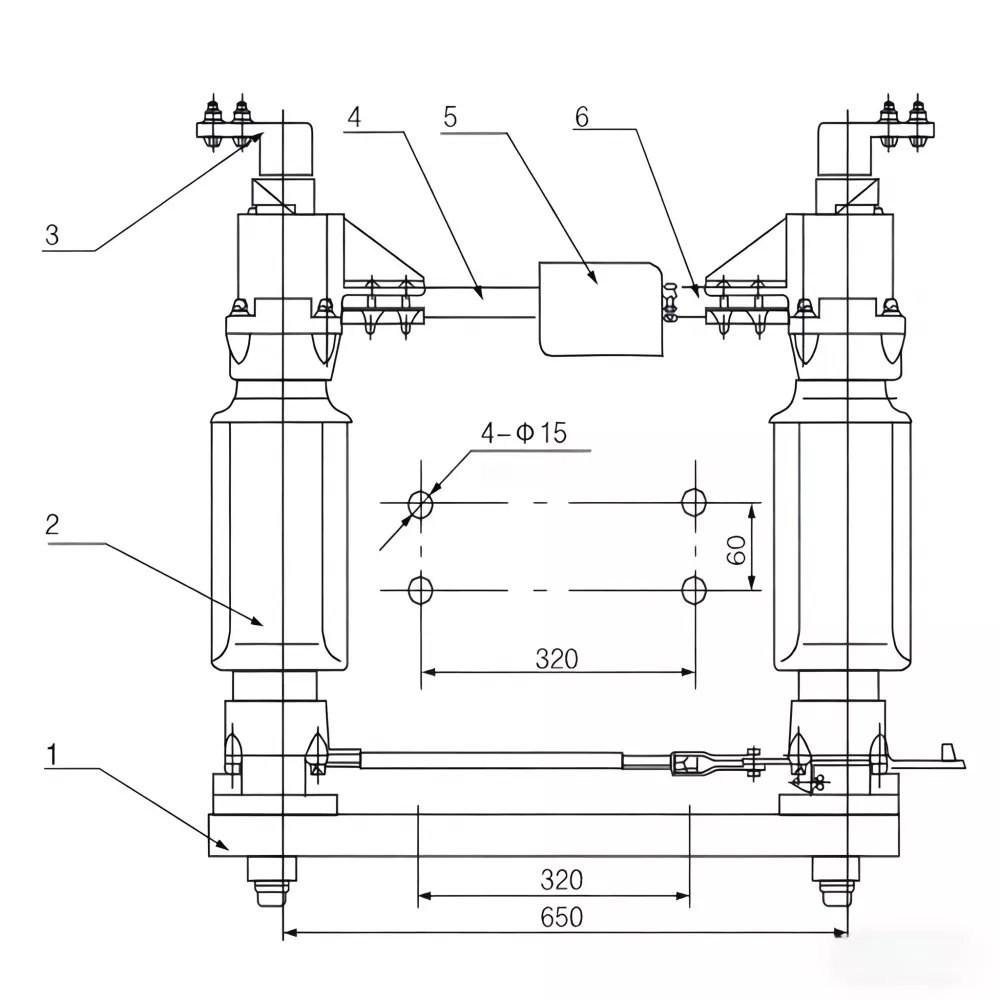

Përmbledhje Strukturore e Serisë GW4
1. Baza
2. Izolator mbështetës
3. Terminali me tel
4. Tub përçues i palëvizshëm
5. Mbulesa ujore katrore
6. Tub përcjellës i lëvizshëm

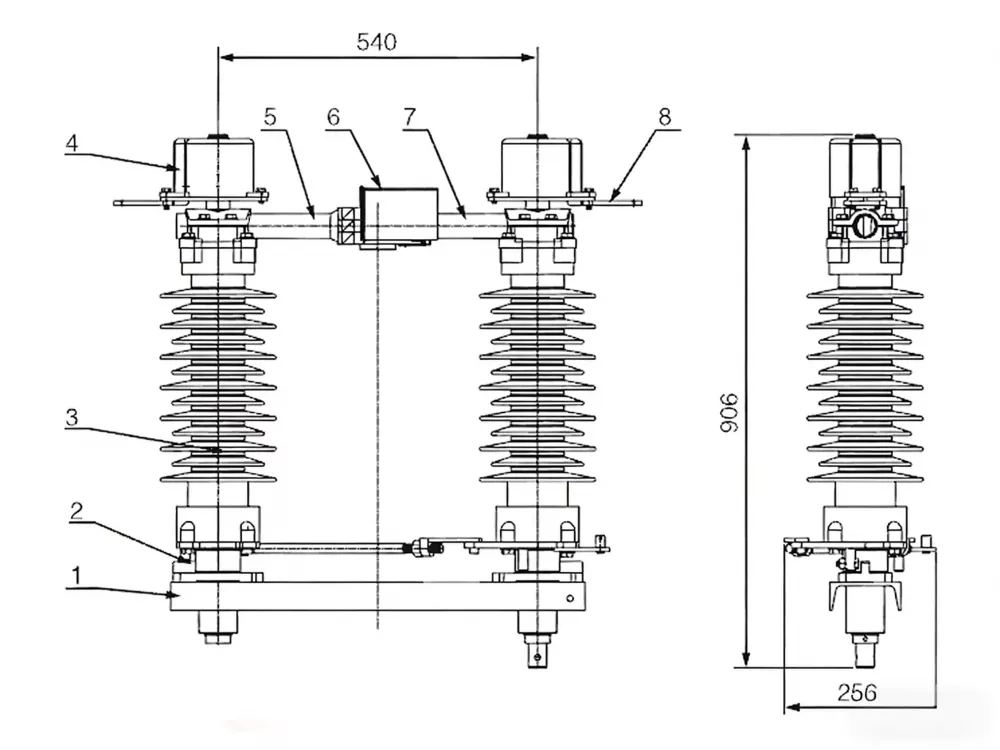

Konfigurimi me një pol
1. Kllapë çeliku kanal
2. Baza mbështetëse
3. Shtylla izoluese
4. Terminali i daljes djathtas
5. Shufra përçuese e skajit cilindrike
6. Mbulesa e shiut
7. Kontakt shufra përcjellëse
8. Terminali i prizës së majtë

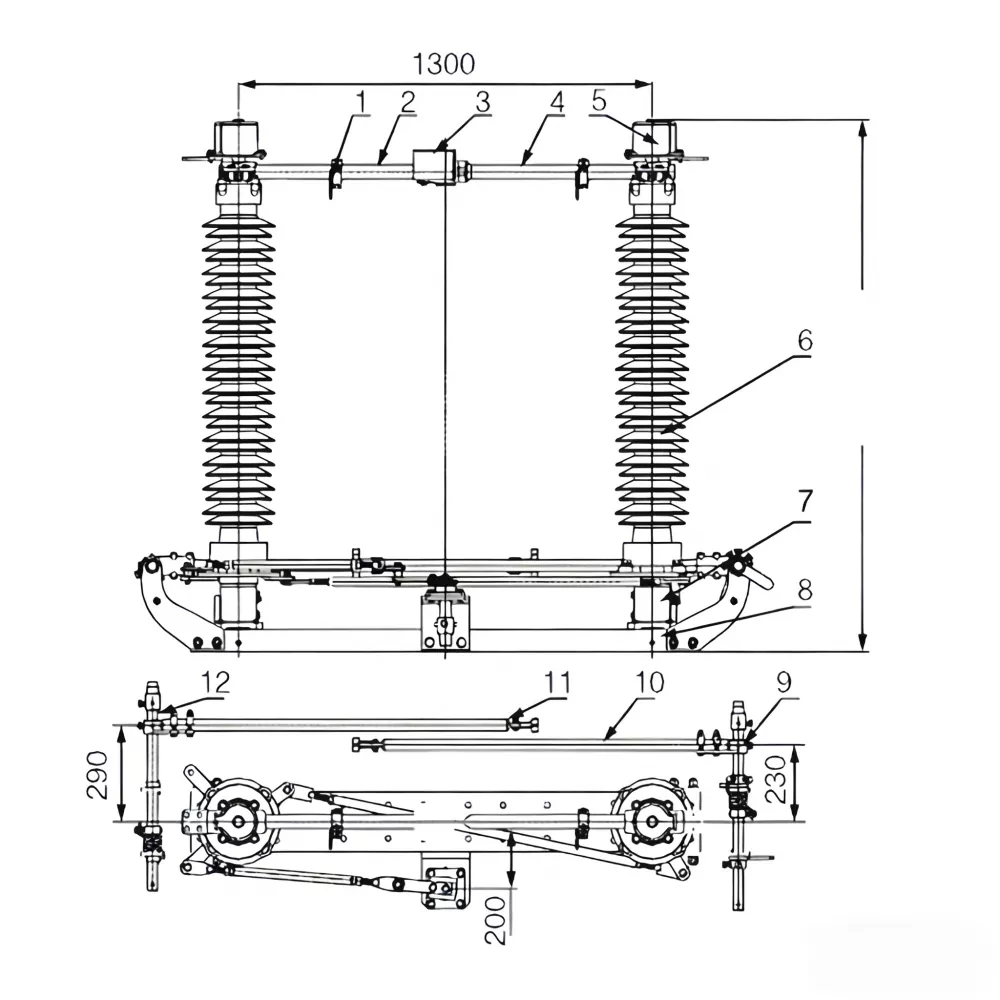

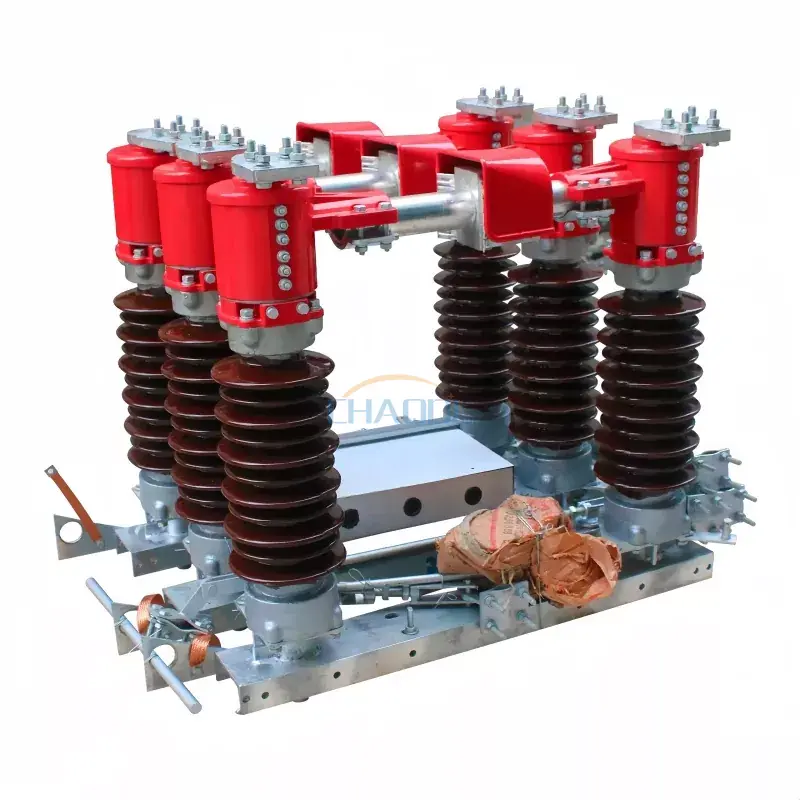

Struktura e tensionit të lartë 126 kV
1. Kontakt fiks i ndërprerësit të tokëzimit
2. Kontakt shufra udhëzuese
3. Mbulesa shiu inox
4. Shufra përçuese cilindrike
5. Blloku i terminalit të lidhjes fleksibël
6. Mbështetje izoluese
7. Strehimi mbajtës
8. Korniza e bazës së montimit
9. Asambleja e çelësit të tokëzimit të djathtë
10. Tub çeliku i ndërprerësit të tokëzimit
11. Kontakti lëvizës i ndërprerësit të tokëzimit
12. Asambleja e çelësit të tokëzimit të majtë
| Artikull Krahasimi | Çelësi i shkëputjes së tensionit të lartë të jashtëm të serisë GW4 | Produktet Konvencionale të Tregut |
| Stabiliteti Strukturor | Bazë çeliku e përforcuar me lidhje të sinkronizuar trefazore | Funksionimi i pavarur i fazës me rrezik më të lartë të mospërputhjes |
| Performanca e Kontaktit | Tub përçues i optimizuar me rezistencë të reduktuar ndaj oksidimit | Kontakt standard i bakrit i prirur për konsum afatgjatë |
| Rezistenca ndaj motit | Projektuar për shi, akull, erë dhe mjedise me ndotje | Mbrojtje e kufizuar kundër kushteve të vështira të jashtme |
| Mënyra e funksionimit | Mbështet funksionimin manual dhe me motor | Kryesisht sisteme vetëm manuale |
| Kërkesa për mirëmbajtje | Mirëmbajtje e ulët me intervale të gjata inspektimi | Kërkohet mirëmbajtje e shpeshtë |
Ndërprerësi i shkëputjes së tensionit të lartë në natyrë përdoret gjerësisht në:
Rreshtimi i duhur i boshtit rrotullues dhe strukturës mbështetëse të izolatorit është thelbësor për të siguruar funksionimin e qetë mekanik. Korniza e bazës duhet të jetë e tokëzuar mirë dhe mekanizmi i funksionimit duhet të testohet përpara aktivizimit për të siguruar performancë të sigurt të ndërrimit në kushte pa ngarkesë.
P1: Cili është funksioni kryesor i këtij ndërprerësi të shkëputjes së tensionit të lartë në natyrë?
Ai siguron izolim të dukshëm të qarqeve të tensionit të lartë për të siguruar mirëmbajtje dhe funksionim të sigurt të sistemit.
P2: A mund të funksionojë ky ndërprerës në kushte të rënda të motit të jashtëm?
Po, është projektuar për mjedise ekstreme të jashtme, duke përfshirë ndotjen, shiun, akullin dhe kushtet e ngarkesës së erës.
Q3: Çfarë e bën serinë GW4 të ndryshme nga izolatorët standardë?
Ofron sinkronizim mekanik të përmirësuar, rezistencë më të fortë ndaj korrozionit dhe jetë më të gjatë funksionale në krahasim me modelet konvencionale.
Q4: A është i disponueshëm funksionimi i motorizuar?
Po, si mekanizmat manualë ashtu edhe ato me motor mund të konfigurohen në varësi të kërkesave të projektit.
Q5: Cilat industri e përdorin zakonisht këtë pajisje?
Përdoret gjerësisht në transmetimin e energjisë, nënstacionet, sistemet e energjisë së rinovueshme dhe rrjetet elektrike industriale të rënda.
