Ndërprerës i shkëputjes së jashtme 40.5 KV

Model:GW5-40.5

Ndërprerësi i shkëputjes së jashtme 40.5 KV i zhvilluar në mënyrë të pavarur nga Anqiang Power është një tip me dy kolona, me thyerje horizontale, me hapje qendrore dhe mund të pajiset me çelsat e tokëzimit në njërën ose të dyja anët. Është një pajisje e jashtme e tensionit të lartë e përshtatshme për aplikime AC 50Hz, me nivele të tensionit të vlerësuar prej 40.5KV, 72.5KV dhe 126KV. Ne mund ta personalizojmë atë sipas vizatimeve ose kërkesave të klientit.

Dërgo kërkesë

përshkrim i produktit

Seria GW5Ndërprerës i shkëputjes së jashtme 40.5 KVështë projektuar për rrjetet e transmetimit dhe shpërndarjes të tensionit të mesëm dhe të lartë që funksionojnë në kushte AC 50Hz. Përdoret gjerësisht në nënstacione dhe termocentrale për të izoluar në mënyrë të sigurtë qarqet nën tension pa rrymë ngarkese. Struktura miraton një mekanizëm hapjeje horizontale me dy kolona të tipit V, duke siguruar pastrim të qëndrueshëm elektrik dhe besueshmëri të fortë mekanike në mjedise të ashpra të jashtme.

Krahasuar me çelsat tradicionale izoluese, kjoNdërprerës i shkëputjes së jashtme 40.5 KVsiguron rezistencë të përmirësuar ndaj erës, performancë të përmirësuar kundër ndotjes dhe një sistem kontakti më të qëndrueshëm, duke e bërë atë të përshtatshëm për funksionimin afatgjatë në rajone bregdetare, shkretëtirë dhe me lagështi të lartë.

Karakteristikat kryesore të dizajnit

Struktura hapëse horizontale me dy kolona në formë V për stabilitet të përmirësuar
Dizajn modular i shtyllave me izolatorë prej porcelani ose të përbërë me rezistencë të lartë
Mbështet mënyrat e funksionimit manual dhe të motorizuar
Konfigurimet opsionale të tokëzimit: pa tokëzim, me një tokëzim, me tokëzim të dyfishtë
Sistemi i ndërlidhjes mekanike midis tehut kryesor dhe tehut të tokëzimit për siguri
Rezistencë e përmirësuar ndaj korrozionit për shërbim afatgjatë në natyrë

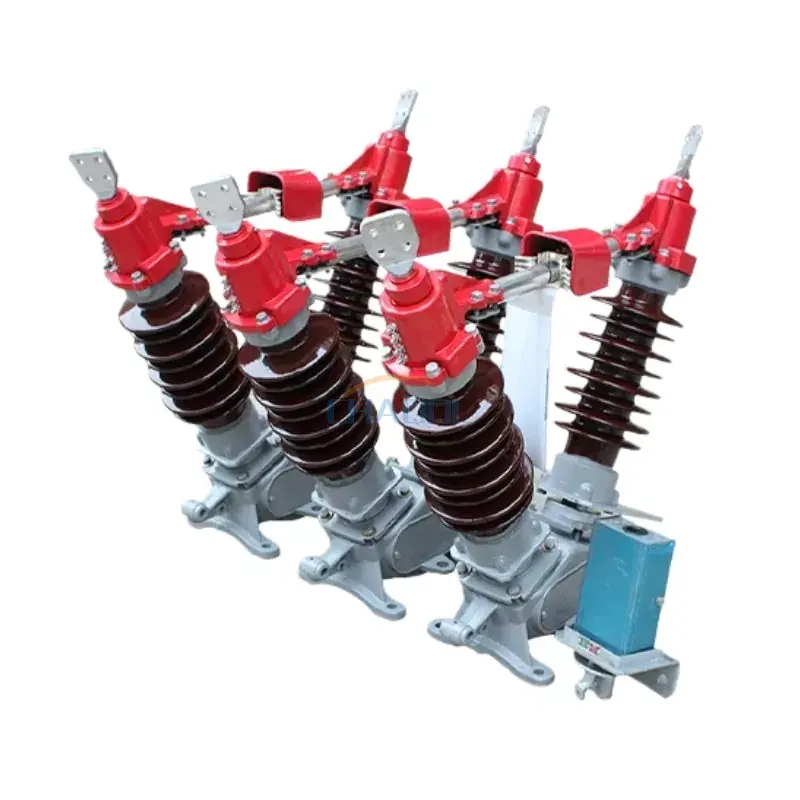

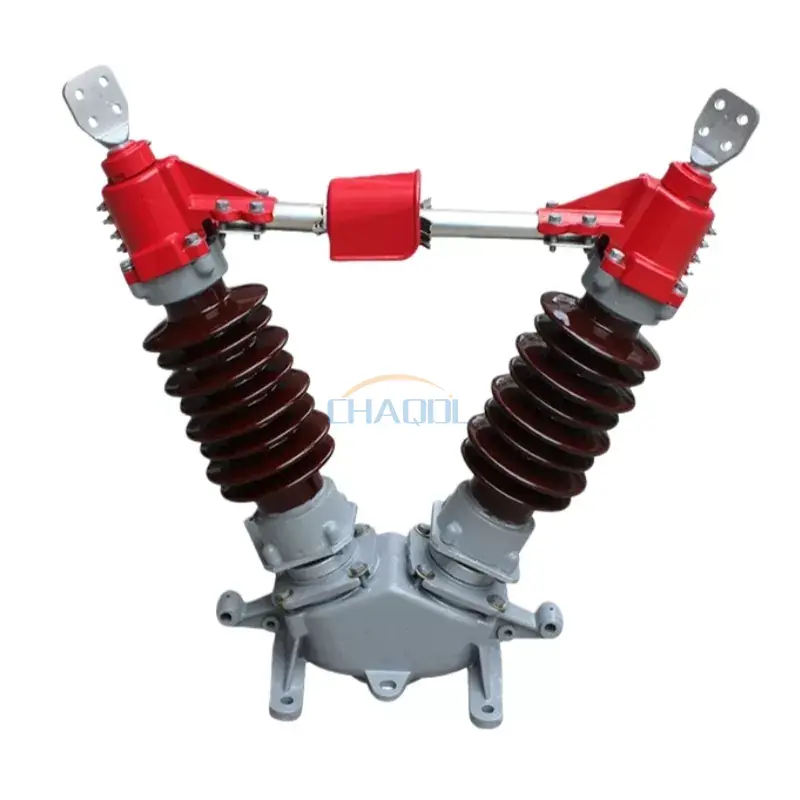

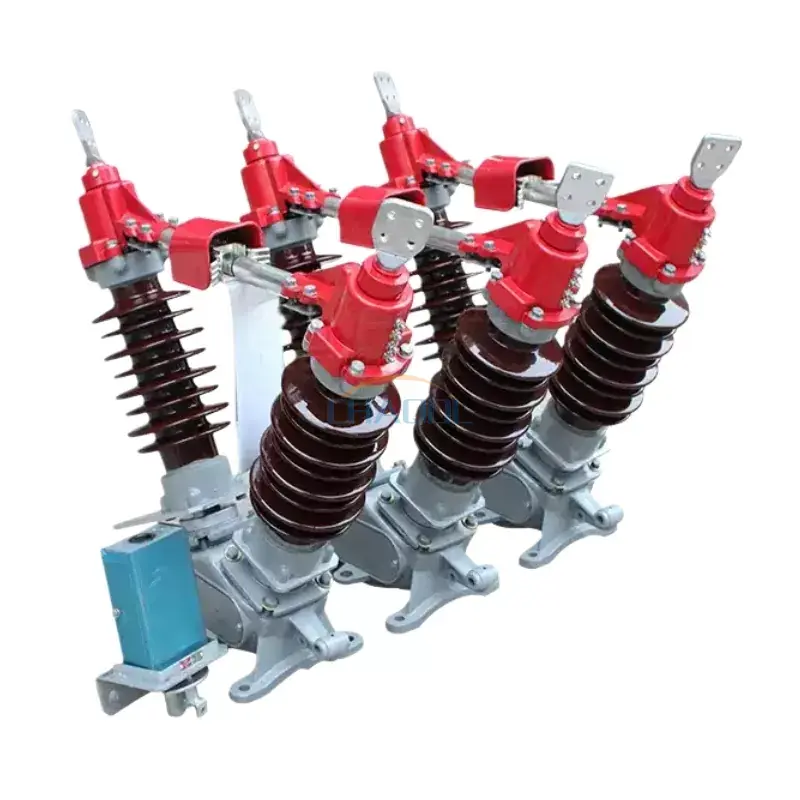

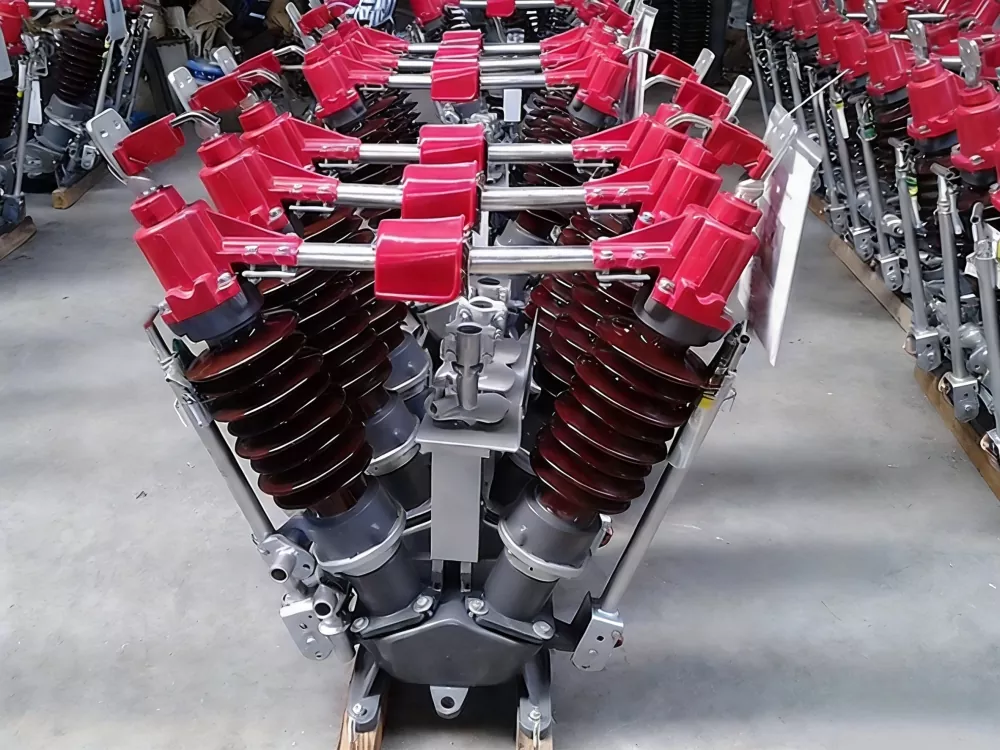

Fotot aktuale të produktit

40.5KV Outdoor Disconnecting Switch

Parametrat Teknikë

Emri i projektit			Vlera e parametrit
Tensioni nominal			40.5 KV	72.5 KV			126 kV
Niveli i vlerësuar i izolimit	Rezistenca e tensionit të frekuencës së energjisë 1 minutëshe		95/115 KV	140/160 KV			230/245 KV
	Impulsi i rrufesë përballon tensionin		185/215 KV	325/375 KV			550/630 KV
Frekuenca e vlerësuar			50 Hz
Rryma e vlerësuar			630/1250A	1600 A			2000 A
Kohëzgjatja e vlerësuar e qarkut të shkurtër			4/2 s
Ngarkesa mekanike e vlerësuar e terminalit	Ngarkesa gjatësore horizontale		750 N	1000 N
	Ngarkesa anësore horizontale		500 N	750 N
	Forca vertikale		750 N	1000 N
Distanca e zvarritjes			1013/1256 mm	1813/2248 mm
Jeta mekanike			2000 herë
Mekanizëm i operuar me dorë			CS17, CS17G
Mekanizmi i funksionimit të drejtuar nga motori		Model	CJ5/CJ6
		Tensioni i motorit	AC220/380, DC220
		Tensioni i qarkut të kontrollit	AC220, DC220
		Koha e hapjes (e ndërprerësit)	6±1 s
Pesha e produktit		Jo i bazuar	360 kg		500 kg	800 kg
		Tokëzimi i vetëm	390 kg		560 kg	900 kg
		Tokëzimi i dyfishtë	430 kg		620 kg	1000 kg

Diagrami i dimensioneve të produktit

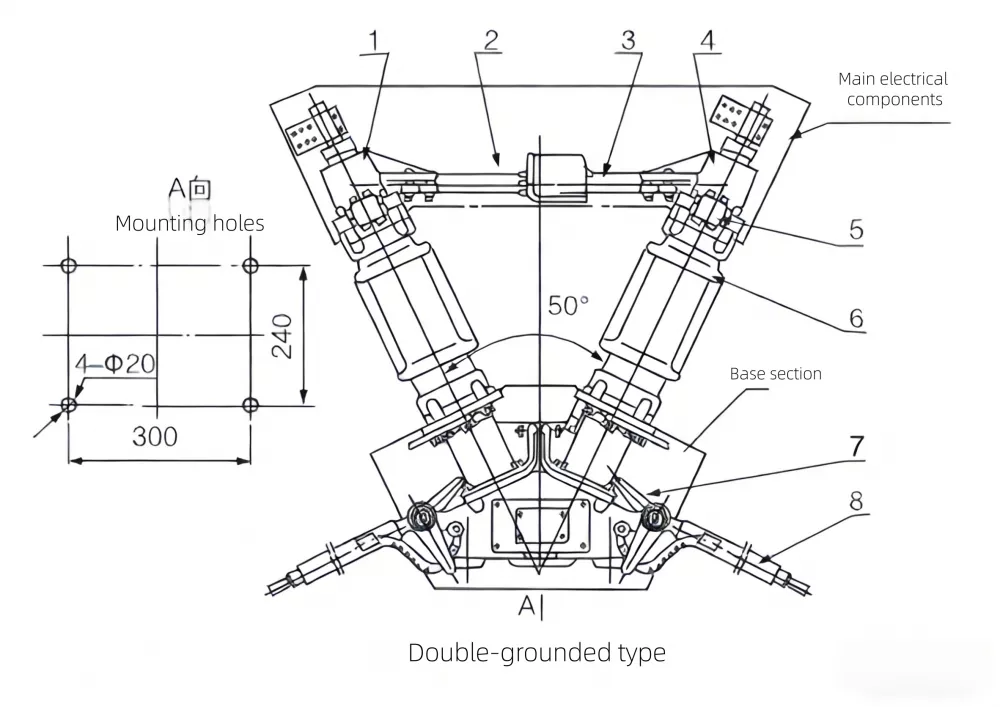

Diagrami i dimensioneve të ndërprerësit të shkëputjes së jashtme GW5-40.5KV

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Blloku i terminalit
2. Kontakti kryesor
3. Gishti kryesor i kontaktit
4. Blloku i terminalit
5. Gishti kontaktues i tokëzimit
6. Izolator poste
7. Pllaka kufitare
8. Ndërprerësi i tokëzimit

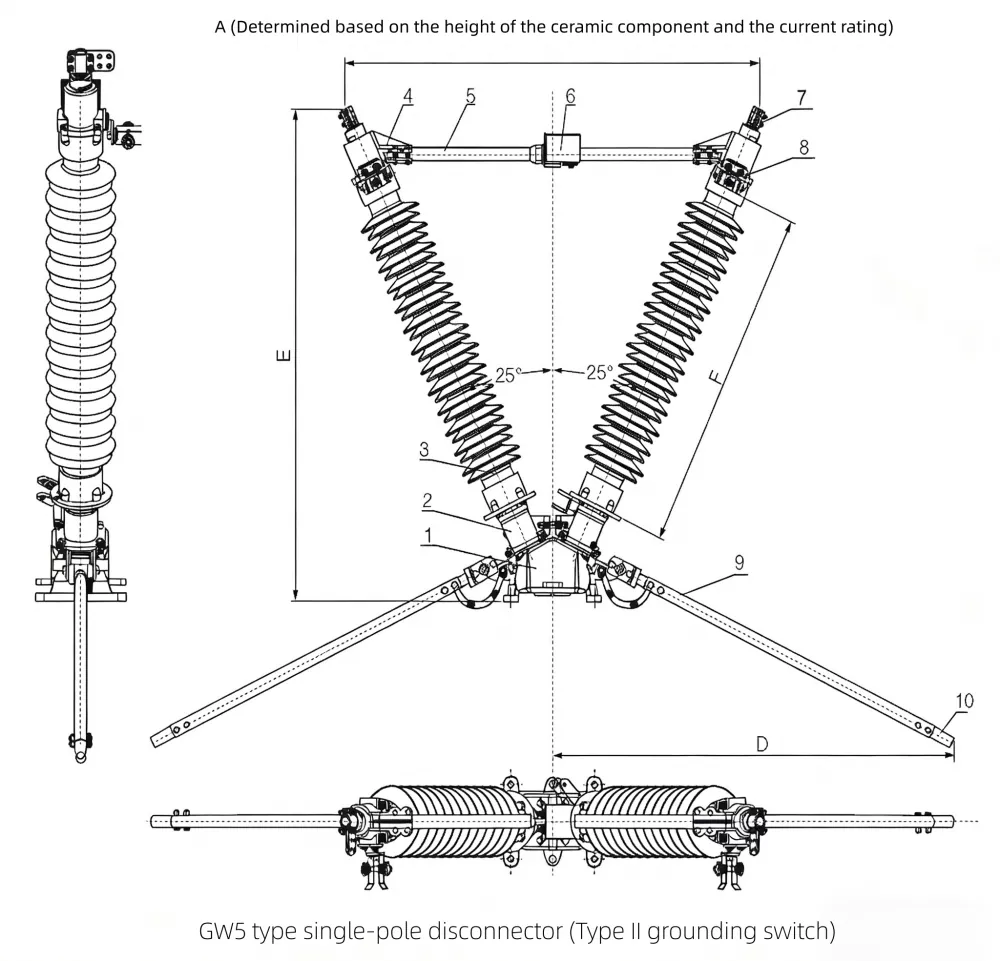

GW5-126 Diagrami i dimensioneve të çelësit të shkëputjes së jashtme

Outdoor High Voltage Disconnect Switch Diagram

1. Baza
2. Mbështetje
3. Shtylla izoluese
4. Blloku i terminalit
5. Shufra përcjellëse e boshtit të rrumbullakët
6. Shufra përçuese e boshtit katror
7. Kapëse e terminalit
8. Kontakti i palëvizshëm i çelësit të tokëzimit
9. Tub alumini i ndërprerësit të tokëzimit
10. Kontakti i ndërprerësit të tokëzimit

Krahasimi me produkte të ngjashme

Pika e vlerësimit	Ndërprerësi ynë shkëputës i jashtëm GW5 40.5KV	Modeli konvencional i konkurrentit
Stabiliteti strukturor	Dizajn i përforcuar me dy kolona të tipit V me rezistencë më të lartë ndaj erës	Struktura me një kolonë, stabilitet më i ulët mekanik
Kontaktoni performancën	Gishtat e kontaktit të veshur me argjend, shpërndarje e optimizuar e presionit	Kontaktet standarde të bakrit, konsumim më i shpejtë
Qëndrueshmëri në natyrë	Veshje kundër korrozionit + sistem izolues i përforcuar	Veshje bazë, performancë e kufizuar bregdetare
Fleksibiliteti i funksionimit	Mbështet funksionimin manual + të motorizuar me mbrojtje nga bllokimi	Kryesisht vetëm funksionim manual
Kostoja e mirëmbajtjes	I ulët për shkak të jetëgjatësisë së gjatë mekanike (2000 cikle)	Frekuencë më e lartë e mirëmbajtjes

Skenarët e aplikimit

TëNdërprerës i shkëputjes së jashtme 40.5 KVaplikohet gjerësisht në:

Nënstacionet dhe centralet e tensionit të lartë
Sistemet e izolimit të linjave të transmetimit të energjisë
Rrjetet e shpërndarjes së energjisë industriale
Pikat e lidhjes së rrjetit të energjisë së rinovueshme (fermat me erë dhe diellore)
Projektet e përmirësimit të rrjetit urban dhe rural

Me dizajnin e tij të fortë mekanik dhe performancën e qëndrueshme elektrike, ky shkëputës është një zgjedhje e besueshme për operatorët që kërkojnë siguri afatgjatë dhe efikasitet operacional në mjedise të jashtme.
