Përmbledhja e artikullit:Mbrojtja e besueshme e tensionit të mesëm kërkon më shumë sesa thjesht ndërprerjen e një defekti. Shërbimet komunale dhe operatorët industrialë gjithashtu kanë nevojë për ndërrim të shpejtë, performancë të qëndrueshme mekanike, kërkesa të ulëta për mirëmbajtje dhe përputhshmëri me rrjetet e shpërndarjes gjithnjë e më inteligjente. NjëNdërprerës i qarkut me magnet të përhershëm në natyrëkombinon teknologjinë e ndërprerjes së vakumit me një mekanizëm të përhershëm të funksionimit të magnetit për të adresuar këto kërkesa. Ky artikull shpjegon se si funksionon teknologjia, ku mund të aplikohet, cilët faktorë teknikë duhet të vlerësohen përpara blerjes dhe si mund të ndihmojë në reduktimin e sfidave operacionale në sistemet moderne të shpërndarjes së energjisë.
Rrjetet e shpërndarjes së tensionit të mesëm funksionojnë në kushte të vështira. Një defekt në një furnizues, lidhje transformatori, autobus industrial, sistem energjetik hekurudhor ose instalim me energji të rinovueshme mund të ndërpresë furnizimin me energji elektrike dhe potencialisht të dëmtojë pajisjet e vlefshme. Prandaj, ndërprerësi është një pjesë kritike e zinxhirit mbrojtës.
Megjithatë, operatorët modernë përballen me disa sfida në të njëjtën kohë. Pajisjet mund të instalohen në ambiente të jashtme ku janë të ekspozuara ndaj lagështirës, pluhurit, rrezatimit ultravjollcë, ndryshimeve të temperaturës dhe streseve të tjera mjedisore. Në të njëjtën kohë, rrjetet e shpërndarjes po bëhen më të automatizuara, duke krijuar kërkesë për pajisje që mund t'i përgjigjen vazhdimisht komandave elektrike dhe të komunikojnë me sisteme inteligjente të mbrojtjes dhe kontrollit.
Ndërprerësit tradicionalë që funksionojnë mekanikisht mund të funksionojnë në mënyrë efektive, por mekanizmat e tyre të funksionimit përmbajnë shumë pjesë lëvizëse. Konsumimi mekanik, kërkesat e rregullimit dhe funksionimi i paqëndrueshëm gjatë periudhave të gjata të shërbimit mund të bëhen shqetësime, veçanërisht në instalimet që kërkojnë ndërrim të shpeshtë.

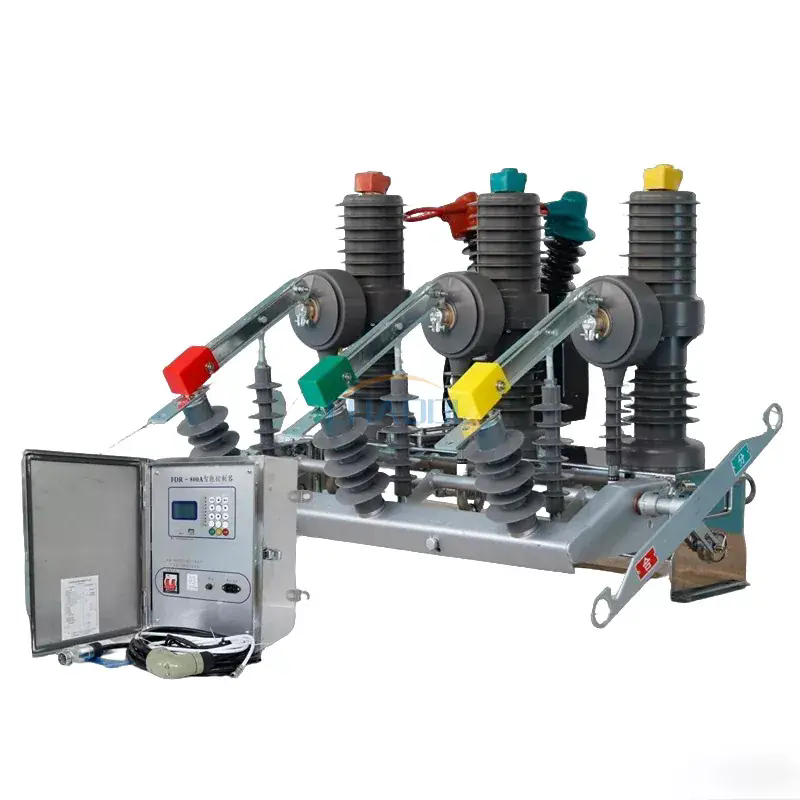

Një ndërprerës i qarkut me magnet të përhershëm në natyrë i adreson këto sfida duke kombinuar një ndërprerës vakum me një aktivizues magnet të përhershëm. Rezultati është një zgjidhje kompakte komutuese e tensionit të mesëm e krijuar për funksionim të besueshëm, kompleksitet të reduktuar mekanik dhe integrim në sistemet moderne të shpërndarjes.
Parimi i funksionimit bazohet në dy teknologji thelbësore:ndërprerja e vakumitdheaktivizimi i magnetit të përhershëm.
Gjatë funksionimit normal, ndërprerësi lejon që rryma të rrjedhë nëpër rrugën e tij përçuese. Kur sistemi i mbrojtjes identifikon një gjendje jonormale, mekanizmi i funksionimit merr një komandë për të hapur kontaktet. Aktivizuesi i magnetit të përhershëm drejton mekanizmin, duke ndarë kontaktet brenda ndërprerësit të vakumit.
Kur kontaktet ndahen, një hark elektrik mund të formohet shkurtimisht. Për shkak se kontaktet janë të vendosura brenda një ndërprerës vakumi, harku shuhet me shpejtësi ndërsa rryma kalon nëpër pikën e saj të ndërprerjes natyrore. Qarku më pas izolohet elektrikisht nga defekti.
Për operacionet e mbylljes, aktivizuesi i kthen kontaktet përsëri në pozicionin e tyre të kërkuar. Lëvizja e kontrolluar ndihmon në sigurimin e performancës së ndërrimit të përsëritshëm.
Kjo sekuencë operimi mund të përmblidhet si më poshtë:
Kombinimi i këtyre teknologjive është veçanërisht i dobishëm kur operatorët kanë nevojë për ndërrim të shpejtë dhe performancë mekanike të besueshme pa u mbështetur në një strukturë komplekse funksionimi të bazuar në susta.
Mekanizmi i funksionimit ka një ndikim të drejtpërdrejtë në besueshmërinë e ndërprerësit. Një mekanizëm magnetik i përhershëm përdor forcën elektromagnetike për të kontrolluar lëvizjen e mekanizmit komutues dhe për të ruajtur pozicionin e tij të funksionimit.
Krahasuar me mekanizmat që përmbajnë një numër më të madh elementësh të transmetimit mekanik, një aktivizues magnet i përhershëm mund të ketë më pak komponentë lëvizës. Kjo redukton pikat e mundshme të konsumit mekanik dhe ndihmon në ruajtjen e sjelljes së qëndrueshme të hapjes dhe mbylljes.
| konsiderata | Mekanizmi magnetik i përhershëm | Mekanizmi Mekanik Tradicional |
|---|---|---|
| Kompleksiteti mekanik | Strukturë operative relativisht e thjeshtë | Mund të përmbajë më shumë pjesë mekanike të transmisionit |
| Komponentët lëvizës | Numri i zvogëluar i pjesëve mekanike lëvizëse | Përgjithësisht më shumë komponentë mekanikë |
| Kërkesa për mirëmbajtje | Projektuar për funksionim me mirëmbajtje të ulët | Mund të kërkojë inspektim dhe rregullim periodik |
| Konsistenca e ndërrimit | Aktivizimi elektromagnetik i qëndrueshëm | Mund të varet më shumë nga gjendja mekanike |
| Ndërrimi i shpeshtë | I përshtatshëm për aplikacionet që kërkojnë funksionim të përsëritur | Përzgjedhja varet nga dizajni i mekanizmit dhe cikli i punës |
Avantazhi praktik nuk është thjesht një reduktim i numrit të komponentëve. Mekanizmi i funksionimit është gjithashtu një faktor i rëndësishëm kur ndërprerësit instalohen në vende ku aksesi i mirëmbajtjes është i vështirë ose ku ndërprerja e paplanifikuar mund të ketë një kosto të konsiderueshme operacionale.
Një ndërprerës i qarkut me magnet të përhershëm të jashtëm, i projektuar siç duhet, përmban disa komponentë të koordinuar elektrikë, mekanikë dhe izolues. Çdo komponent kontribuon në ndërrimin e sigurt dhe funksionimin e besueshëm.
Për shkak se këta komponentë punojnë së bashku, zgjedhja nuk duhet të bazohet kurrë vetëm në tensionin nominal. Duhet të merren parasysh detyrat e plota elektrike, mjedisi i instalimit, kërkesat e kontrollit dhe strategjia e mbrojtjes së sistemit.
Një nga avantazhet më të rëndësishme është sistemi i thjeshtuar operativ mekanik. Me më pak pika të konsumit mekanik, rregullimi mekanik rutinë mund të reduktohet. Kjo mund të jetë veçanërisht e vlefshme për nënstacionet e jashtme, rrjetet e shpërndarjes në distancë dhe objektet industriale ku qasja në mirëmbajtje është e papërshtatshme.
Aktivizimi i përhershëm i magnetit siguron lëvizje të kontrolluar elektromagnetike. Sjellja e vazhdueshme e hapjes dhe mbylljes është e rëndësishme kur ndërprerësi përdoret në mënyrë të përsëritur nga sistemet e mbrojtjes, automatizimit ose telekomandimit.
Ndërprerësi i vakumit siguron ndërprerje efektive të harkut pa kërkuar që dhoma e ndërprerjes të përdorë gazra izolues konvencionalë ose media të lëngshme për shuarjen e harkut. Kjo e bën teknologjinë e vakumit të përshtatshme për shumë aplikacione të shpërndarjes me tension të mesëm.
Aktuatori është projektuar për të funksionuar në mënyrë efikase, gjë që mund të ndihmojë në reduktimin e energjisë së kërkuar për operacionet e ndërrimit. Konsumi i saktë i energjisë varet nga konfigurimi dhe sistemi specifik i kontrollit, kështu që specifikimet e projektit duhet të kontrollohen gjithmonë përpara zgjedhjes përfundimtare.
Pajisjet e shpërndarjes në natyrë duhet të merren me ekspozimin mjedisor. Një mbulesë ndërprerëse e jashtme e projektuar në mënyrë të përshtatshme ndihmon në mbrojtjen e komponentëve të brendshëm nga lagështia, pluhuri, ekspozimi ndaj ultravjollcës dhe ndryshimi i kushteve të motit.
Për aplikimet që përfshijnë ndërrim të përsëritur, qëndrueshmëria mekanike është një kriter i rëndësishëm blerjeje. Specifikimi i produktit Anqiang tregon një jetë mekanike deri në 10,000 operacione për konfigurimin e tij të zbatueshëm të Ndërprerësit të Qarkut me Magnet të Përhershëm të Jashtëm.
Rrjetet moderne të energjisë mbështeten gjithnjë e më shumë në telekomandimin, monitorimin dhe menaxhimin e automatizuar të defekteve. Një ndërprerës me magnet të përhershëm i konfiguruar siç duhet mund të mbështesë integrimin me SCADA dhe sistemet e automatizimit të shpërndarjes, duke i lejuar operatorët të ndërtojnë rrjete elektrike më të përgjegjshme.
Zgjedhja e një ndërprerësi bazuar vetëm në emrin ose klasën e tensionit mund të çojë në një konfigurim të papërshtatshëm. Blerësit duhet të krahasojnë specifikimet e ndërprerësit me karakteristikat aktuale elektrike të instalimit.
| Parametri | Shembull Specifikimi | Pse ka rëndësi |
|---|---|---|
| Tensioni nominal | 12 kV / 24 kV | Duhet të përputhet me klasën nominale të tensionit të sistemit të shpërndarjes. |
| Frekuenca e vlerësuar | 50 Hz | Duhet të korrespondojë me frekuencën e sistemit të energjisë. |
| Rryma e vlerësuar | 630 A / 1250 A | Përcakton aftësinë e vazhdueshme të mbajtjes së rrymës. |
| Rryma e ndërprerjes së qarkut të shkurtër | 20 kA / 25 kA | Tregon aftësinë e ndërprerjes së rrymës së ndërprerësit. |
| Rryma e rezistencës maksimale | 50 kA / 63 kA | E rëndësishme për vlerësimin e stresit elektromagnetik me kohëzgjatje të shkurtër. |
| Impulsi i rrufesë përballon tensionin | 125 kV / 145 kV | E rëndësishme për koordinimin e izolimit dhe mbrojtjen kalimtare. |
| Jeta mekanike | Deri në 10,000 operacione | E dobishme kur pritet ndërrimi i shpeshtë. |
Informacioni i produktit i dhënë nga Anqiang liston konfigurimet e tensionit nominal 12 kV dhe 24 kV, rrymat nominale prej 630 A dhe 1250 A dhe kapacitetet e ndërprerjes së qarkut të shkurtër prej 20 kA dhe 25 kA për modelet përkatëse.
Përzgjedhja aktuale duhet të bazohet gjithmonë në dizajnin e plotë të sistemit, standardet e zbatueshme, koordinimin e mbrojtjes dhe kërkesat specifike të projektit në vend që të supozohet se çdo konfigurim ka vlerësime identike.
Kombinimi i ndërtimit të jashtëm, ndërprerjes së vakumit dhe funksionimit të magnetit të përhershëm e bën këtë pajisje të përshtatshme për një gamë të gjerë aplikimesh të tensionit të mesëm.
Anqiang identifikon nënstacionet e shërbimeve, rrjetet e shpërndarjes, elektrifikimin hekurudhor, minierat, sistemet e energjisë industriale dhe instalimet e energjisë së rinovueshme midis zonave të aplikimit për ndërprerësin e tij të përhershëm me magnet të jashtëm.
Ndërprerësi i duhur duhet të zgjidhet duke filluar nga sistemi elektrik dhe jo nga katalogu i produkteve. Një proces praktik përzgjedhjeje mund të parandalojë si nënspecifikimet ashtu edhe mbipërmasat e panevojshme.
Kjo qasje është më e besueshme sesa zgjedhja e një ndërprerësi vetëm nga çmimi aktual i vlerësuar ose çmimi i blerjes. Një kosto fillestare më e ulët mund të bëhet e shtrenjtë nëse pajisja është e vështirë për t'u mirëmbajtur, e papajtueshme me sistemin e kontrollit ose nëse përputhet gabimisht me nivelin e defektit.
Megjithëse ndërprerësit e qarkut me magnet të përhershëm janë krijuar për të reduktuar mirëmbajtjen mekanike, mirëmbajtja e ulët nuk do të thotë inspektim zero. Një program i disiplinuar operimi mbetet i rëndësishëm për pajisjet e tensionit të mesëm.
Për pajisjet e jashtme, inspektimi mjedisor është veçanërisht i rëndësishëm. Lagështia, ndotja, gërryerja dhe dëmtimet mekanike mund të ndikojnë gradualisht në izolimin dhe besueshmërinë e funksionimit edhe kur vetë ndërprerësi ka një dizajn të fortë.
Prandaj, një program mirëmbajtjeje parandaluese duhet të fokusohet në instalimin e plotë në vend që të trajtojë ndërprerësin si një komponent i izoluar.
Një ndërprerës i qarkut me magnet të përhershëm në natyrë është një ndërprerës i tensionit të mesëm që kombinon një ndërprerës vakum me një mekanizëm funksionimi të magnetit të përhershëm. Është projektuar për ndërrim të besueshëm dhe ndërprerje të defektit në sistemet e shpërndarjes së jashtme dhe të energjisë industriale.
Konfigurimi varet nga prodhuesi dhe kërkesat e projektit. Familja e produkteve ZW32-12G dhe ZW32-24G e Anqiang është projektuar për aplikime të tensionit të mesëm 12 kV dhe 24 kV.
Mekanizmi mund të zvogëlojë kompleksitetin mekanik, të sigurojë lëvizje të qëndrueshme të ndërrimit, të zvogëlojë konsumin mekanik dhe të mbështesë funksionimin me mirëmbajtje të ulët. Këto karakteristika janë veçanërisht të vlefshme për pajisjet që i nënshtrohen ndërrimit të shpeshtë.
po. Një njësi e konfiguruar në mënyrë të përshtatshme mund të integrohet me automatizimin e shpërndarjes, SCADA, monitorimin në distancë dhe sistemet inteligjente të mbrojtjes. Konfigurimi i saktë i komunikimit dhe kontrollit duhet të konfirmohet për çdo projekt.
po. Ndërprerësit me magnet të përhershëm të jashtëm mund të përdoren në seksionet e tensionit të mesëm të sistemeve të shpërndarjes së energjisë diellore dhe të erës, ku karakteristikat e tyre të tensionit, rrymës, ndërprerjes së defektit, izolimit dhe kontrollit përputhen me kërkesat e instalimit.
Rezistenca mekanike varet nga modeli specifik dhe kushtet e funksionimit. Specifikimi i aplikueshëm i Anqiang liston jetëgjatësinë mekanike deri në 10,000 operacione.
Për një rekomandim teknik të saktë, jepni tensionin e sistemit, rrymën e vlerësuar, nivelin e qarkut të shkurtër, frekuencën, mjedisin e instalimit, detyrën e ndërrimit, tensionin e kontrollit, kërkesat e automatizimit, rregullimin e montimit dhe çdo standard të zbatueshëm të projektit. Sigurimi i këtij informacioni në fillim mund të zvogëlojë ndryshimet e specifikimeve më vonë.
Një ndërprerës i përhershëm me magnet në natyrë është më shumë se një pajisje komutuese konvencionale me një aktivizues të ndryshëm. Duke kombinuar ndërprerjen e vakumit me funksionimin e magnetit të përhershëm, ai adreson disa kërkesa praktike të rrjeteve moderne të tensionit të mesëm: komutim i besueshëm, kompleksitet mekanik i reduktuar, kërkesa më të ulëta për mirëmbajtje, përshtatshmëri në natyrë dhe përputhshmëri me sisteme gjithnjë e më të automatizuara të shpërndarjes së energjisë.
Pika më e rëndësishme për blerësit është përputhja e ndërprerësit me detyrën aktuale elektrike. Tensioni i vlerësuar, rryma e vazhdueshme, aftësia e ndërprerjes së qarkut të shkurtër, niveli i izolimit, frekuenca e ndërrimit, kushtet mjedisore, arkitektura e kontrollit dhe kërkesat e instalimit duhet të vlerësohen të gjitha përpara se të merret një vendim përfundimtar.
Anqiang ofron zgjidhje të ndërprerësve të përhershëm të magnetit të jashtëm për aplikime të tensionit të mesëm, me konfigurime të dizajnuara rreth sistemeve dhe aplikacioneve 12 kV dhe 24 kV, duke filluar nga rrjetet dhe nënstacionet e shpërndarjes deri tek projektet industriale, hekurudhore, minierat dhe energjitë e rinovueshme.
Po kërkoni një ndërprerës të qëndrueshëm me magnet të përhershëm të jashtëm për projektin tuaj të tensionit të mesëm?Ndani tensionin e sistemit tuaj, rrymën e vlerësuar, nivelin e defektit, mjedisin e instalimit dhe kërkesat e kontrollitAnqiangpër të diskutuar një konfigurim të përshtatshëm.Na kontaktonipër informacionin e produktit, mbështetjen teknike dhe një zgjidhje që përputhet me aplikacionin tuaj.
E rëndësishme:Zgjedhja dhe instalimi i ndërprerësve duhet të kryhet nga profesionistë të kualifikuar elektrikë dhe sipas standardeve lokale të zbatueshme, kërkesave për mbrojtjen e sistemit dhe dokumentacionit teknik të prodhuesit.
