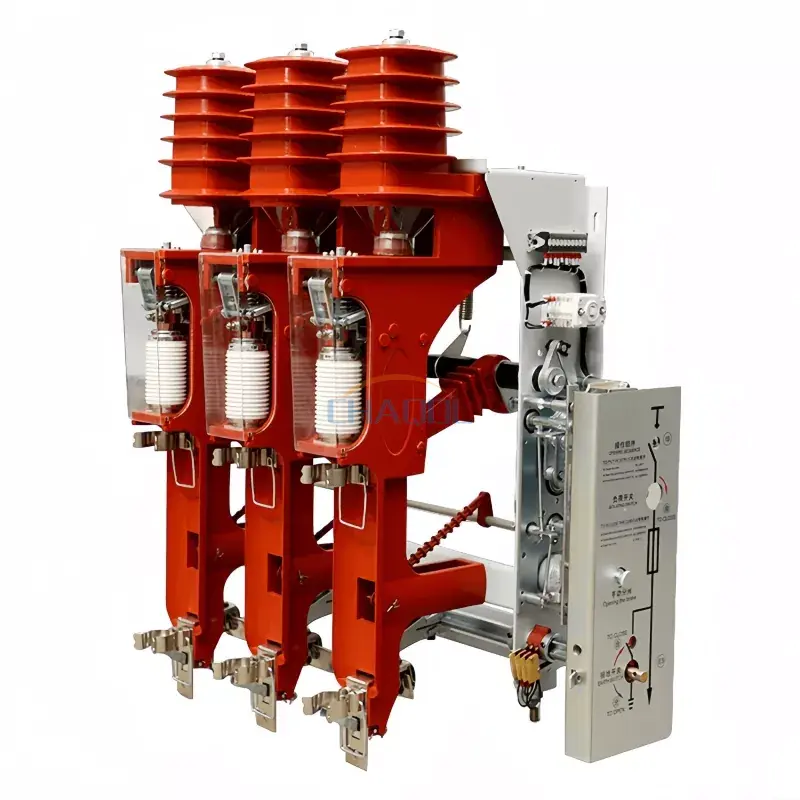

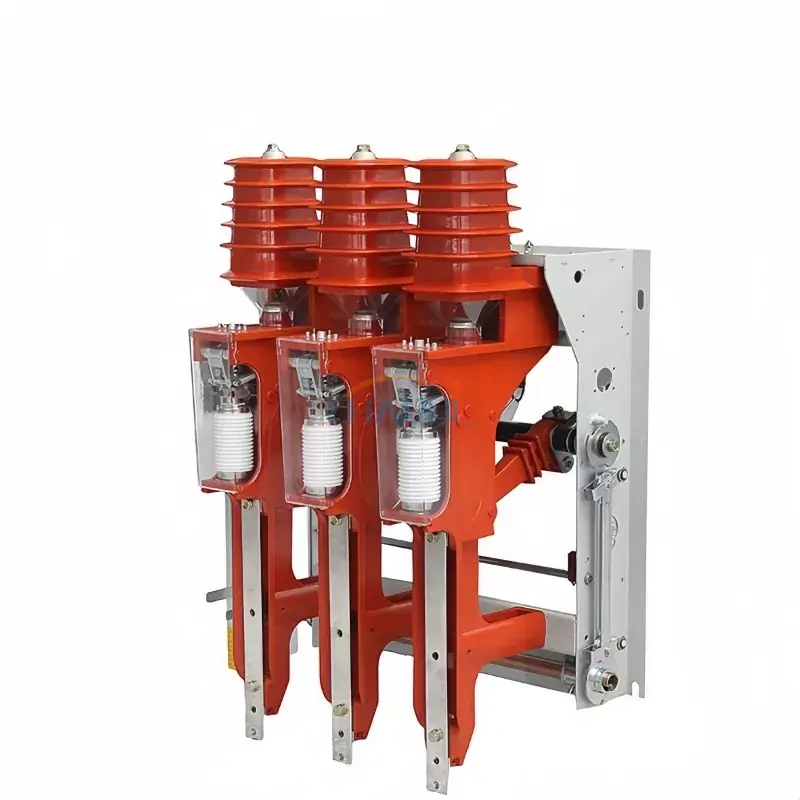

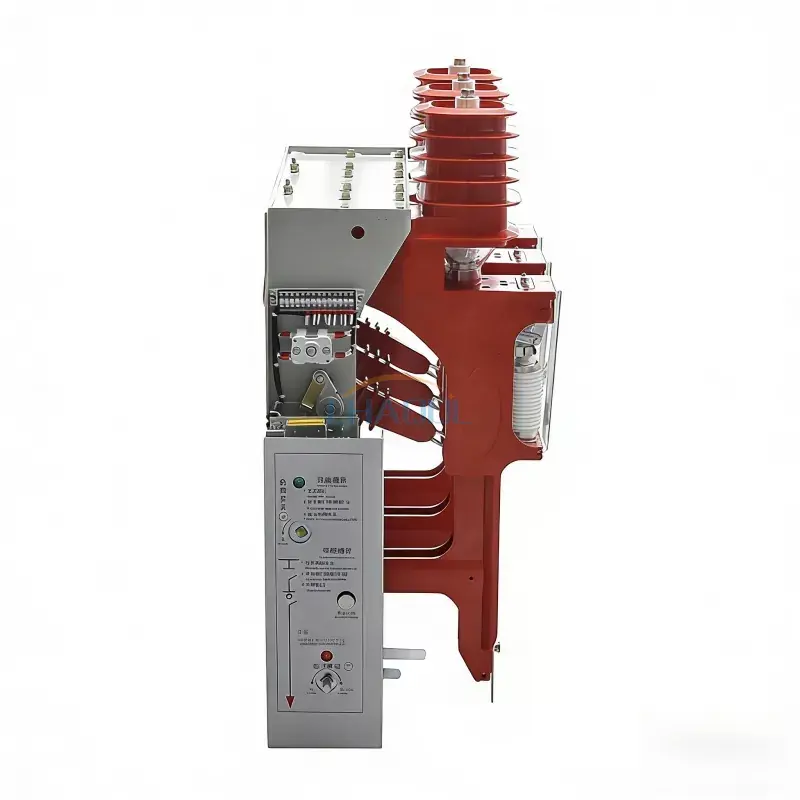

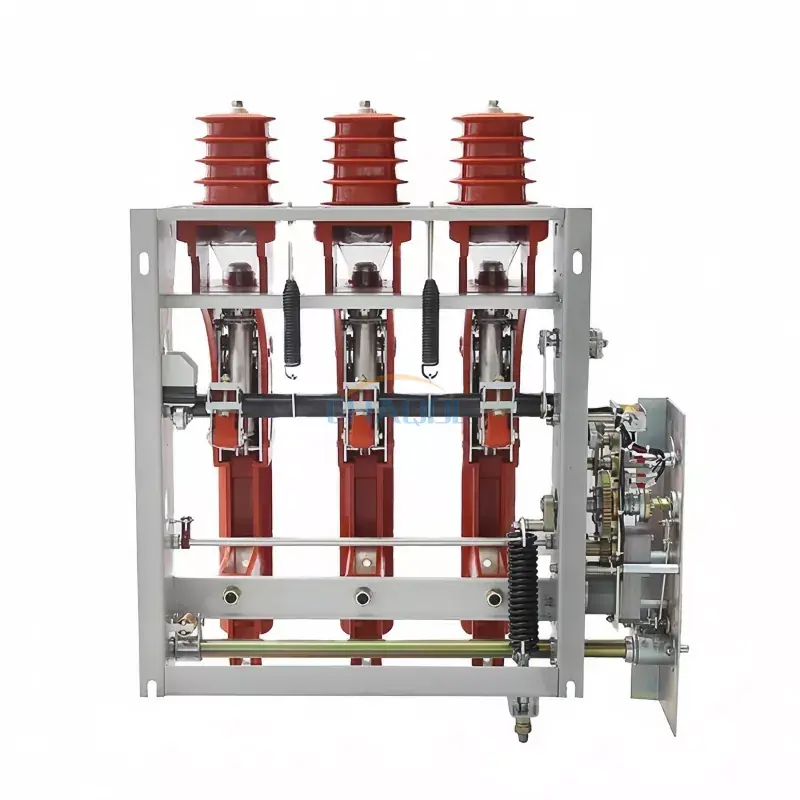

Ndërprerësi i ngarkesës së tensionit të lartë të brendshëm

Model:FZN25-12/FZR25-12D

Anqiang Power është një prodhues kinez i çelsave të ngarkesës me tension të lartë të brendshëm. Ndërprerësit tanë të ngarkesës kanë një dizajn unik të strukturës së transmetimit, ku dhoma e shuarjes së harkut përballon vetëm tensionin e lartë gjatë momenteve të mbylljes dhe hapjes. Prandaj, ato janë kompakte dhe të lehta, duke lejuar funksionimin e njëkohshëm të kontaktit të izolimit dhe kontaktit të shuarjes së harkut.

Dërgo kërkesë

përshkrim i produktit

Fuqia Anqiangparaqet seritë FZN25 dhe FZRN25, gjenerata e ardhshmeçelsat e ngarkesës së tensionit të lartë të brendshëmpër njësitë kryesore unazore 12 kV, 50 Hz (RMU). Inxhinieruar me njëkontakt izolues me veprim të drejtpërdrejtë i lidhur me një ndërprerës vakum, këto çelsat dorëzojnëbërje/thyerje e ngarkesës pa harkdhe të fuqishmembrojtje nga qarku i shkurtër(për FZRN25). Pavarësisht nëse përdorni një nënstacion të shërbimeve, një kabinet grumbullimi të energjisë së erës ose një impiant industrial, seria jonë FZN25/FZRN25 siguron kontroll dhe siguri të besueshme të ngarkesës.

FZN25 vs FZRN25: Cili model i përshtatet transformatorit tuaj dhe aplikacionit RMU?

FZN25-12D/T630-20

Ndërprerës i ngarkesës së pastër

✓ Rryma e vlerësuar:630 A
✓ Thyerja e qarkut të shkurtër:Asnjë (pa siguresë)
✓ Më e mira për:Ndërrimi i lakut të kabllove, çelësi kryesor RMU, cikle ngarkese të shpeshta
✓ Përdorimi tipik:Ndërrimi i transformatorit pa ngarkesë deri në 1250 kVA

FZRN25-12D/T125-31.5

Pajisje me siguresa të kombinuara

✓ Rryma e vlerësuar:125A (ngarkesë) / 31.5kA (defekt)
✓ Thyerja e qarkut të shkurtër:31,5 kA (siguresë SDLAJ-12)
✓ Më e mira për:Mbrojtja parësore e transformatorit, izolimi i defekteve deri në 31.5kA
✓ Rryma e transferimit:2000A (koordinim i qetë i ndërprerësit të ngarkesës së siguresave)

📍 Udhëzuesi i aplikimit dhe përzgjedhjes: Skenarët e botës reale

✅ Skenari 1: Njësia kryesore e unazës 12 kV (RMU) si çelës hyrës/lak
PërdorniFZN25si çelës kryesor i ndërprerjes së ngarkesës. Ai trajton rrymën e unazës 630A, duke mbyllur dhe hapur rrjetin e unazave. Ndërprerësi i integruar i tokëzimit siguron tokëzim të sigurt gjatë mirëmbajtjes.

✅ Skenari 2: Mbrojtja e furnizuesit të transformatorit (p.sh., 1000kVA, 1250kVA)
ZgjidhniFZRN25. Siguresa (SDLAJ-12) do të pastrojë defektet fazë-fazë dhe tokëzimin deri në 31,5 kA, ndërsa çelësi i ngarkesës me vakum trajton rrymën normale të ngarkesës deri në 125A. E përkryer përkabinete grumbullimi me erë/solaredhenënstacione kompakte.

✅ Skenari 3: Ndërrimi i transformatorit pa ngarkesë (≤1250kVA)
Të dy FZN25 dhe FZRN25 mund të fikin transformatorët pa ngarkesë falë rikuperimit të lartë dielektrik të ndërprerësit të vakumit. Megjithatë, nëse prisni defekte të shpeshta të qarkut të shkurtër, preferoni gjithmonëFZRN25.

📋 Specifikimet teknike

Emri i projektit	Vlera e parametrit
Emri i projektit	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Tensioni nominal	12 KV
Frekuenca e vlerësuar	50 HZ
Rryma e vlerësuar dinamike e stabilitetit	50 KA	—
Rryma e vlerësuar e thyerjes së ngarkesës aktive	630 A	125 A
Rryma e vlerësuar e thyerjes me qark të mbyllur	630 A	125 A
Rryma e vlerësuar e karikimit dhe ndërprerjes së kabllove	10 A
Fikja e një transformatori të shkarkuar (kapaciteti)	1250 KVA
Rryma e vlerësuar e ndërprerjes së qarkut të shkurtër	—	31.5 KA
Rryma e vlerësuar e transferimit	—	2000 A
Modeli i siguresave	—	SDLAJ-12
Prodhimi i energjisë me ndikim	—	2-5 J (mesatar)
Rryma e vlerësuar me qark të shkurtër	50 KA
Rryma e vlerësuar dinamike e stabilitetit të çelësit të tokëzimit	50 KA
Çelësi i tokëzimit 2S, rrymë e qëndrueshme termike	20 KA
Tensioni i vlerësuar i qarkut ndihmës	AC/DC220,110
Jeta mekanike	10,000 herë

📐 Vizatimet e përvijimit dhe zbërthimi i komponentëve

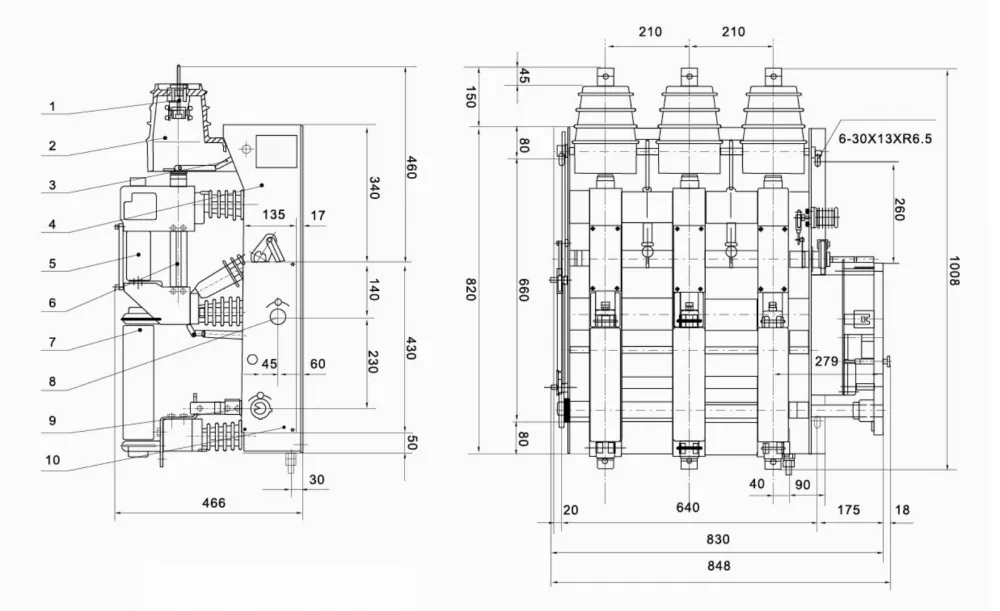

FZRN25-12D– 1. Kontakti i palëvizshëm, 2. Mbulesa izoluese, 3. Valvula, 4. Korniza, 5. Ndërprerës i vakumit, 6. Cilindër përçues, 7. Siguresa, 8. Boshti i ruajtjes së energjisë, 9. Boshti i ndërprerësit të tokëzimit, 10. Paneli i kontrollit.

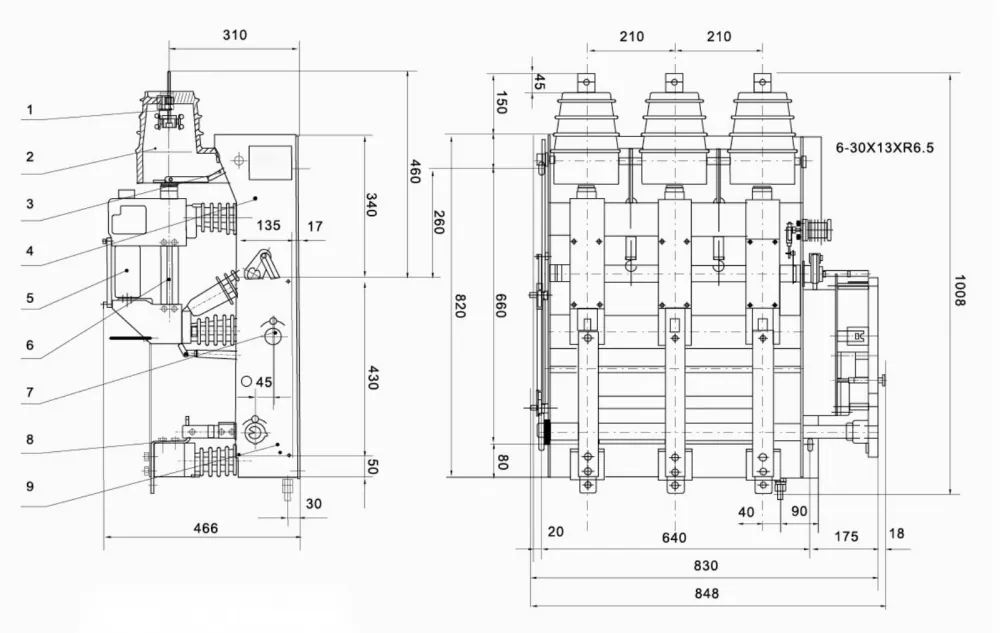

FZN25-12D– i njëjti ndërtim i fortë, por pa mbajtëse siguresash. Kontakti izolues me veprim të drejtpërdrejtë + ndërprerësi vakum siguron ndërrim të sigurt të ngarkesës.

Të dy modelet janë në përputhje meKYN28-12, HXGN-12 dhe rrethime modulare RMU. Mekanizëm opsional me motor elektrik i disponueshëm për integrimin në distancë SCADA. Na kontaktoni për vizatime CAD (DXF/PDF).

🏭 Pse Anqiang Power? – Partneri juaj i besueshëm për çelësat e ngarkesës 12 kV

Drejtpërdrejt në fabrikë– Nuk ka ndërmjetës, çmim më i mirë dhe kohëzgjatje (15-25 ditë).
Lloji i testuar– GB3804, IEC 60265-1, plotësisht i çertifikuar.
Përshtatja gati– Funksionim elektrik, çelësa ndihmës, kyçje speciale.
Referencat globale– Furnizohet në Azinë Juglindore, Lindjen e Mesme, Afrikë, Amerikën e Jugut.

📌 Referencat reale të projektit:

✅ Filipinet– 200+ njësi FZN25-12D/T630-20 të furnizuara në një kompani shërbimi në Metro Manila për përmirësimet e kabinetit RMU (2024–2025).

✅ Vietnami– 150 komplete FZRN25-12D/T125-31.5 të vendosura në kabinetet e grumbullimit të fermave diellore (provinca Binh Thuan, projekti 50 MW).

Pyetjet e bëra më shpesh

Q1: Cili është ndryshimi midis FZN25 dhe FZRN25?
Përgjigje: FZN25 është një çelës i pastër ngarkese (maksimumi 630A, pa siguresë të brendshme). FZRN25 është një pajisje e kombinuar me siguresa (çelës ngarkese + siguresë) që mund të ndërpresë rrymat e qarkut të shkurtër deri në 31,5 kA. Përdorni FZRN25 kur keni nevojë për mbrojtje nga qarku i shkurtër i transformatorit.

Q2: Çfarë do të thotë "rryma e vlerësuar e transferimit" në FZRN25?
Përgjigje: Rryma e transferimit (2000A) është rryma maksimale që mund të prishet çelësi i ngarkesës kur aktivizohet goditësi i siguresave. Mbi këtë vlerë, vetëm siguresa ndërpret defektin. FZRN25 i Anqiang Power siguron koordinim të besueshëm.

Q3: A mund të instaloj një operator elektrik në FZN25/FZRN25?
Përgjigje: Po, të dyja mbështesin funksionimin elektrik me AC/DC 110V ose 220V. E përkryer për telekomandën dhe sistemet SCADA.

P4: Cila është jeta mekanike e këtyre ndërprerësve të ngarkesës?
A: 10,000 operacione në kushte normale shërbimi, falë ndërprerësit të mbyllur të vakumit dhe mekanizmit të fortë të sustave.

Q5: A jepni mostra para porosisë me shumicë?
A: Absolutisht. Mostrat e para-prodhimit janë në dispozicion me një kohëzgjatje prej 7-10 ditësh. Ne gjithashtu mbështesim testet e dëshmitarëve në fabrikë.
