Ndërprerës qarku SF6 126 KV i jashtëm

Ndërprerësi SF6 i jashtëm 126 KV (modeli LW36-126) është një pajisje komutuese e klasës së transmetimit të tensionit të lartë e krijuar për nënstacionet e rrjetit të energjisë, sistemet e transmetimit të shërbimeve dhe rrjetet elektrike industriale në shkallë të gjerë. Përdoret gjerësisht për kontrollin, mbrojtjen dhe ndërrimin e rrymës së ngarkesës, rrymës së mbingarkesës dhe rrymës së defektit të qarkut të shkurtër, dhe gjithashtu mund të funksionojë si ndërprerës i qarkut në sistemet e ndërlidhura të energjisë.

Ky ndërprerës SF6 i jashtëm 126 KV adopton gazin heksafluorid squfuri (SF6) si mjet për shuarjen e harkut dhe izolim, i kombinuar me një strukturë me një kolonë, me një thyerje për një shtyllë. Gjatë ndërprerjes, parimi i shuarjes së harkut me vetë-energji gjeneron rrjedhje gazi me shpejtësi të lartë brenda dhomës së harkut për të ftohur dhe shuar në mënyrë efikase harkun, duke siguruar performancë të qëndrueshme thyerjeje në kushte të larta defekti.

I pajisur me një mekanizëm funksionimi të sustave të motorit të drejtuar nga CT dhe një sistem lidhjeje mekanike me tre faza, LW36-126 ofron performancë të saktë të ndërrimit, besueshmëri të lartë mekanike dhe stabilitet të shkëlqyer operacional afatgjatë në mjedise të jashtme kërkuese.

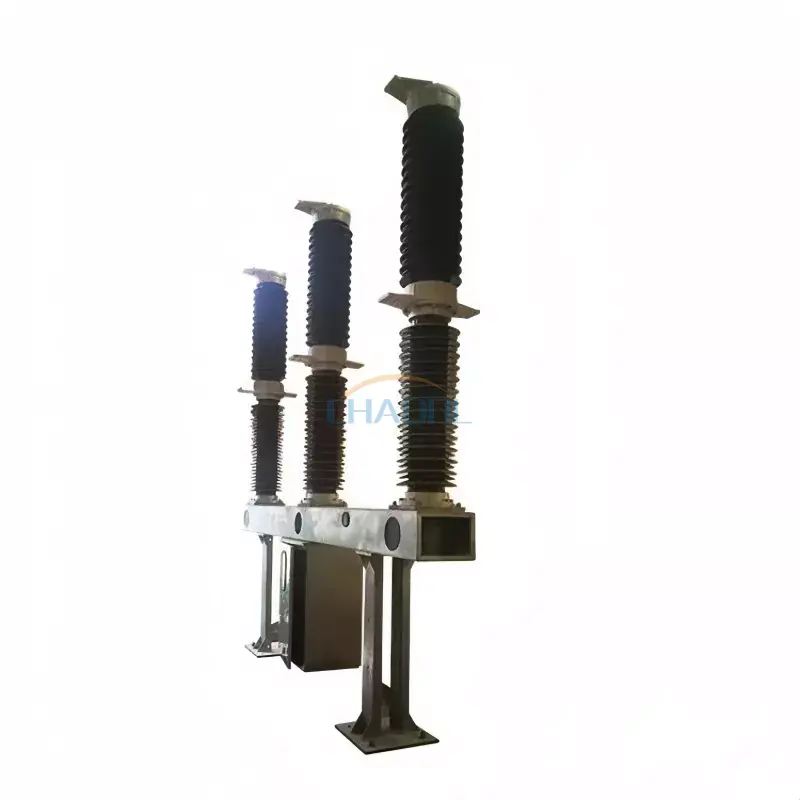

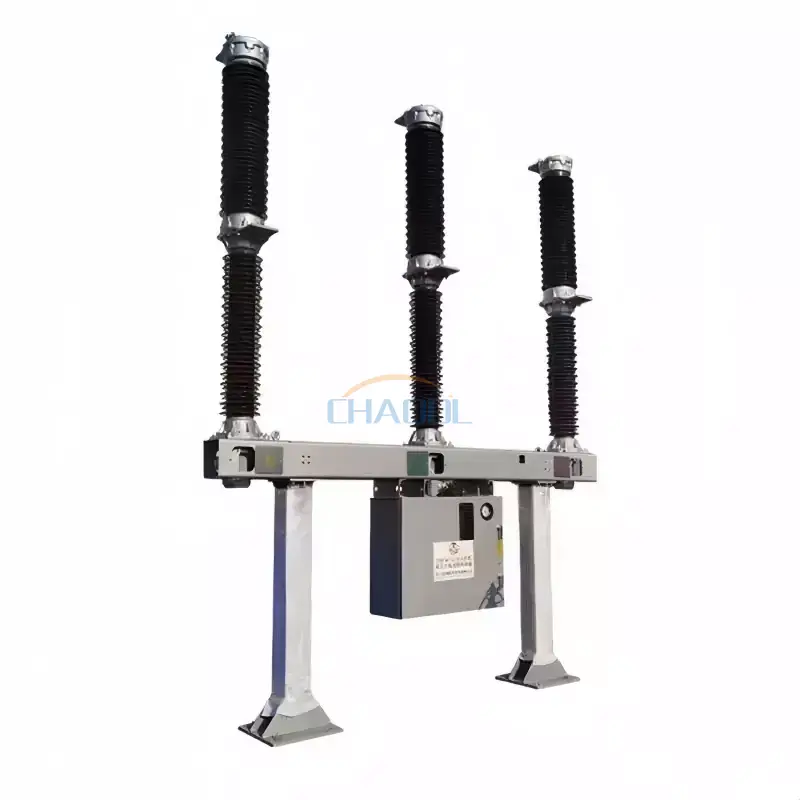

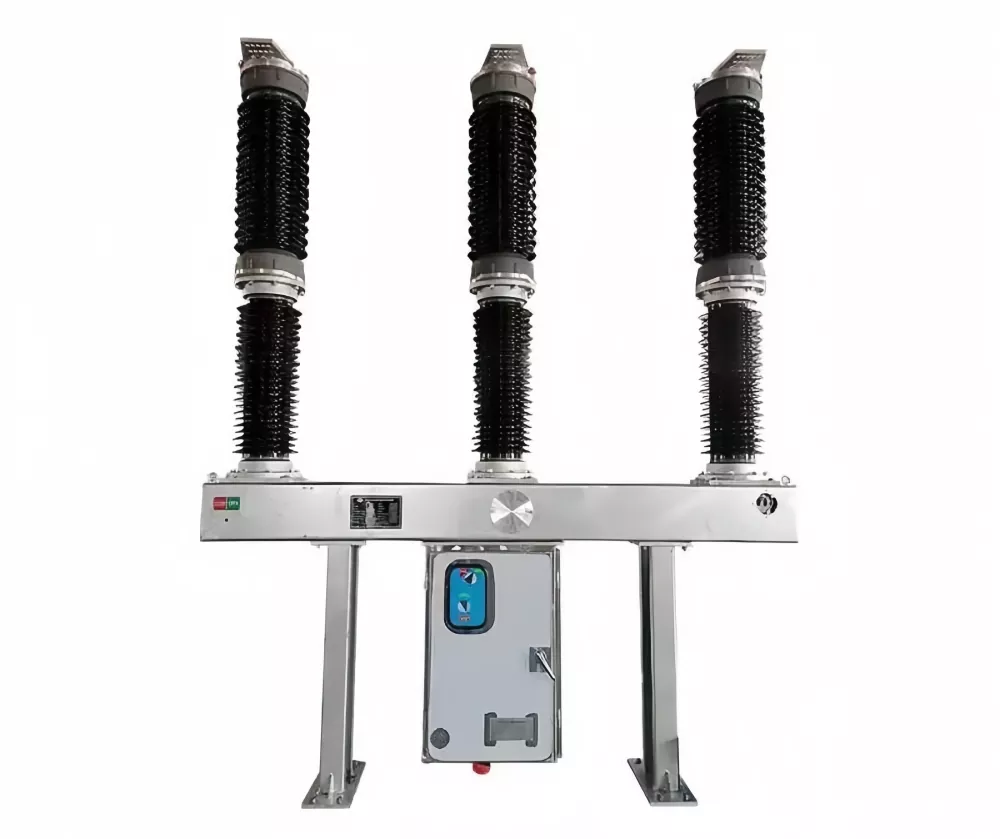

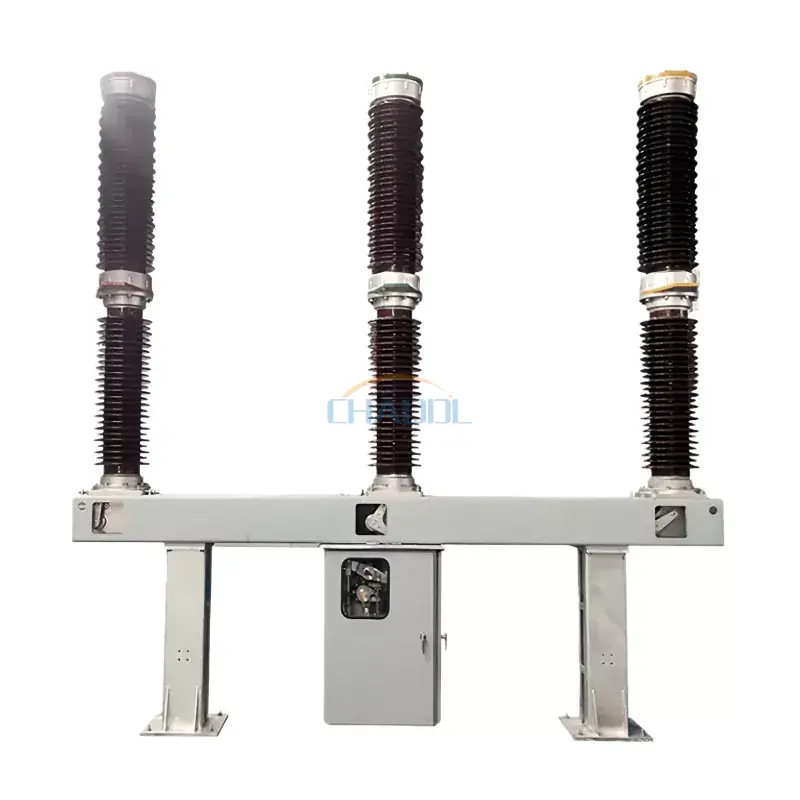

Pamja e produktit

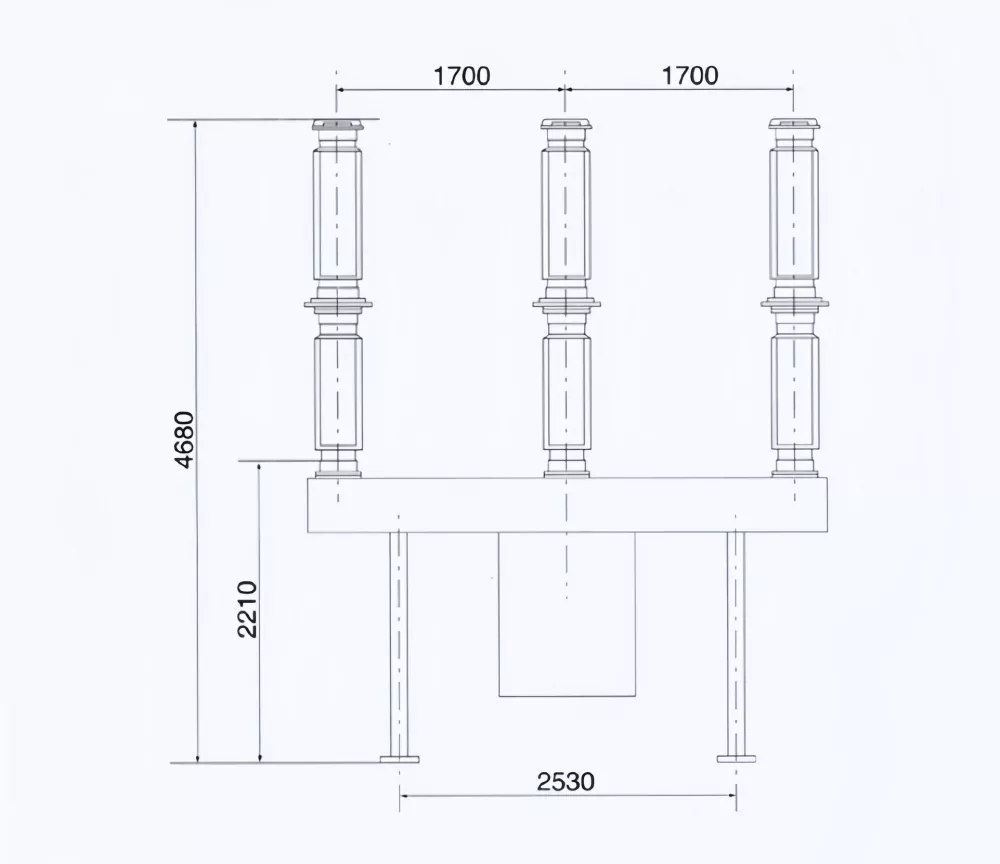

Diagrami i dimensioneve të produktit

Mjedisi Operativ

• Lartësia e instalimit: ≤ 3000 metra mbi nivelin e detit
• Temperatura e ambientit: -30°C deri +40°C
• Shpejtësia maksimale e erës: ≤ 34 m/s
• Niveli i ndotjes: Klasa III (25 mm/kV)

Parametrat Teknikë

Karakteristikat e produktit

• Izolimi i avancuar i gazit SF6 siguron shuarje të shkëlqyer të harkut dhe performancë dielektrike.
• Dizajni i shtyllës me një kolonë, me një thyerje të vetme redukton kompleksitetin mekanik dhe përmirëson besueshmërinë.
• Kapacitet i lartë i thyerjes deri në 40 kA për ndërprerje të defektit në nivelin e transmetimit.
• Mekanizmi i funksionimit të sustave të drejtuar nga CT siguron funksionim të qëndrueshëm dhe të saktë të ndërrimit.
• I përshtatshëm për mjedise të ashpra të jashtme me rezistencë të fortë ndaj ndotjes, erës dhe ndryshimeve të temperaturës.
• Jetë e gjatë mekanike me kërkesa të ulëta për mirëmbajtje për operatorët e rrjetit.
• E përputhshme me sistemet moderne të automatizimit të nënstacionit dhe telekomandimit.

Struktura e produktit dhe parimi i punës

Ndërprerësi i qarkut SF6 i jashtëm 126 KV përbëhet nga një dhomë shuarëse e harkut të mbushur me gaz SF6, integrimi i transformatorit aktual, mekanizmi i funksionimit, struktura mbështetëse izoluese dhe sistemi i mbylljes së çelikut. Gazi SF6 vepron si izolues dhe si mjet shuarjeje harku, duke siguruar forcë të lartë dielektrike dhe rikuperim të shpejtë pas ndërprerjes.

Gjatë kushteve të defektit, mekanizmi i funksionimit e shtyn kontaktin lëvizës të ndahet, duke gjeneruar një rrjedhje gazi SF6 me shpejtësi të lartë brenda dhomës së harkut. Ky fluks ajri ftohet dhe dejonizon me shpejtësi harkun, duke siguruar ndërprerje të sigurt të rrymave të defektit të tensionit të lartë. Sistemi i lidhjes mekanike me tre faza siguron funksionim të sinkronizuar të shtyllës dhe qëndrueshmëri të lartë të thyerjes.

Aplikacionet

• Nënstacionet e transmetimit të tensionit të lartë
• Sistemet e ndërlidhjes së rrjetit të energjisë
• Rrjetet e transmetimit dhe shpërndarjes së shërbimeve
• Hidrocentrale dhe termocentrale
• Sistemet industriale të energjisë me tension të lartë
• Projekte infrastrukturore dhe energjitike në shkallë të gjerë
• Sistemet e energjisë hekurudhore dhe të transportit

Pyetjet e bëra më shpesh

Çfarë është njëNdërprerës qarku SF6 126 KV i jashtëmpërdoret për?

Përdoret për të ndërprerë dhe kontrolluar rrymat elektrike të tensionit të lartë në rrjetet e transmetimit, duke siguruar funksionimin e sigurt të nënstacioneve dhe sistemeve të energjisë gjatë defekteve ose operacioneve të komutimit.

Pse përdoret gazi SF6 në ndërprerësit?

Gazi SF6 ka veti të shkëlqyera izolimi dhe shuarjeje harku, duke lejuar ndërprerje efikase të rrymave të defektit të tensionit të lartë duke ruajtur madhësinë kompakte të pajisjes.

A është LW36-126 i përshtatshëm për instalim në natyrë?

po. TëNdërprerës qarku SF6 126 KV i jashtëmështë projektuar posaçërisht për nënstacione të jashtme dhe mund të funksionojë në mënyrë të besueshme në kushte të vështira mjedisore.

Cilat janë avantazhet ndaj ndërprerësve tradicionalë?

Krahasuar me ndërprerësit me bazë vaji, ndërprerësit SF6 ofrojnë besueshmëri më të lartë, mirëmbajtje më të ulët, shuarje më të shpejtë të harkut dhe performancë më të mirë në kushte të tensionit të lartë.
