Transformator i rrymës së brendshme 10 kV

Transformatori i rrymës së brendshme 10 KV (modeli LZZBJ9-10) është projektuar për matje dhe mbrojtje të saktë të rrymës në sistemet e brendshme të energjisë me tension të mesëm. Zakonisht instalohet në panele komutuese, kabinete matëse dhe nënstacione kompakte ku kërkohet një dalje e qëndrueshme e sinjalit dhe besueshmëria e izolimit gjatë funksionimit të vazhdueshëm.

Në automatizimin e shpërndarjes dhe rrjetet e energjisë industriale, transformatori i rrymës së brendshme 10 KV luan një rol kritik në konvertimin e rrymës së lartë parësore në sinjale dytësore të standardizuara për instrumentet matëse dhe reletë mbrojtëse. Struktura e saj e derdhur me rrëshirë epoksi përmirëson forcën mekanike dhe siguron performancë të qëndrueshme në mjedise të brendshme me lagështirë ose pluhur.

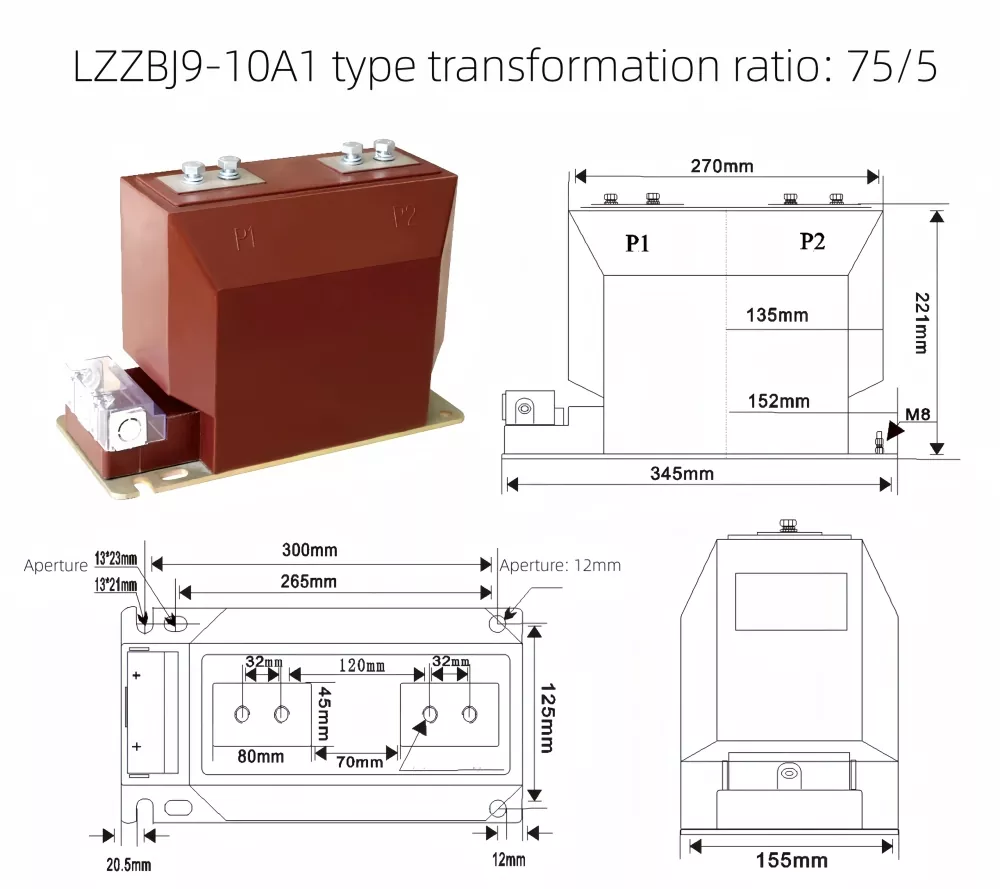

Shfaqja e produktit dhe diagrami i dimensioneve

Projektimi inxhinierik dhe struktura funksionale

Kjo seri miraton një proces të derdhjes së rrëshirës epokside plotësisht të mbyllur, i cili integron bërthamën e hekurit, mbështjelljen dytësore dhe sistemin e izolimit në një trup kompakt. Dizajni redukton rrezikun e shkarkimit të pjesshëm dhe rrit forcën dielektrike, duke e bërë atë të përshtatshëm për funksionimin afatgjatë në stabilimentet me energji.

Transformatori i rrymës së brendshme 10 KV është gjithashtu i pajisur me një kuti terminali të përforcuar për mbrojtjen e instalimeve elektrike dytësore, së bashku me një bazë tokëzimi që siguron instalim të sigurt dhe përputhje me standardet e sigurisë elektrike në mjediset industriale.

Parametrat Teknikë

Modeli LZZBJ9-10 mbështet konfigurime të shumta primare të rrymës dhe klasa saktësie për të përmbushur kërkesat e ndryshme të matjes dhe mbrojtjes në sistemet e shpërndarjes së energjisë.

Rryma e vlerësuar dytësore: 5A ose 1A

Niveli i vlerësuar i izolimit: 12/42/75 KV

Skenarët e aplikimit

Ky lloj transformatori i rrymës përdoret gjerësisht në kabinetet e shpërndarjes së energjisë, nënstacionet e brendshme, sistemet e automatizimit industrial dhe sistemet e menaxhimit të energjisë. Është veçanërisht i përshtatshëm për mjedise që kërkojnë saktësi të lartë matjeje dhe stabilitet afatgjatë në kushte të ngarkesës së vazhdueshme.

Transformatori i rrymës së brendshme 10 KV zakonisht integrohet me reletë mbrojtëse, matësat e energjisë dhe sistemet e monitorimit në infrastrukturën e rrjetit inteligjent dhe rrjetet industriale të kontrollit të energjisë.

Instalimi dhe dizajni i sigurisë

Baza e produktit është projektuar me vrima të shumta montimi dhe terminale tokëzimi, duke siguruar fiksim të qëndrueshëm dhe siguri elektrike gjatë funksionimit. Kutia e terminalit dytësor siguron mbrojtje shtesë kundër kontaktit aksidental dhe ndërhyrjeve të jashtme.

Struktura e saj kompakte lejon instalim të lehtë në sistemet e komutuesve me hapësirë ​​të kufizuar, duke reduktuar kompleksitetin e instalimeve elektrike dhe duke përmirësuar efikasitetin e mirëmbajtjes.

FAQ

P1: Cili është funksioni kryesor i këtij transformatori aktual?
A: Shndërron rrymën e lartë parësore në rrymë dytësore të standardizuar të ulët për matje dhe mbrojtje në sistemet e brendshme të tensionit të mesëm.

Q2: Ku instalohet zakonisht transformatori i rrymës së brendshme 10 KV?
Përgjigje: Përdoret kryesisht në stabilimentet e brendshme, kabinetet e shpërndarjes dhe nënstacionet kompakte në sistemet e energjisë industriale dhe të shërbimeve.

Pyetja 3: Cilat janë avantazhet e tij kryesore në krahasim me CT-të konvencionale?
Përgjigje: Ofron izolim me rrëshirë epokside, dizajn kompakt, saktësi të lartë dhe rezistencë të fortë ndaj lagështirës dhe pluhurit, duke e bërë atë të përshtatshëm për funksionim afatgjatë.

Q4: A mund të mbështesë vargje të ndryshme të rrymës?
Përgjigje: Po, janë të disponueshme vlerësime të shumta primare të rrymës për të përmbushur kërkesat e ndryshme të ngarkesës dhe sistemit.

P5: A është i përshtatshëm për aplikacionet e rrjetit inteligjent?
Përgjigje: Po, përdoret gjerësisht në sistemet e matjes inteligjente dhe rrjetet e automatizuara të shpërndarjes për shkak të daljes së qëndrueshme të sinjalit.

Q6: A kërkon mirëmbajtje të shpeshtë?
Përgjigje: Nuk kërkohet mirëmbajtje e shpeshtë. Inspektimi periodik i terminaleve dhe i gjendjes së izolimit zakonisht është i mjaftueshëm.
