Transformator i instrumentit të kombinuar i zhytur në vaj

Ky transformator instrumenti i kombinuar i zhytur në vaj (modeli JLS-10) është projektuar për matje dhe mbrojtje të saktë në sistemet e energjisë me tension të mesëm. Ai integron funksionet e matjes së tensionit dhe rrymës në një njësi të vetme të mbushur me vaj, duke e bërë atë gjerësisht të zbatueshëm në rrjetet e jashtme të shpërndarjes, nënstacionet dhe sistemet e monitorimit të energjisë industriale. Struktura miraton një dizajn izolimi të zhytur në vaj të mbyllur për të siguruar funksionim të qëndrueshëm në kushte ngarkese afatgjatë dhe ekspozim të ashpër mjedisor.

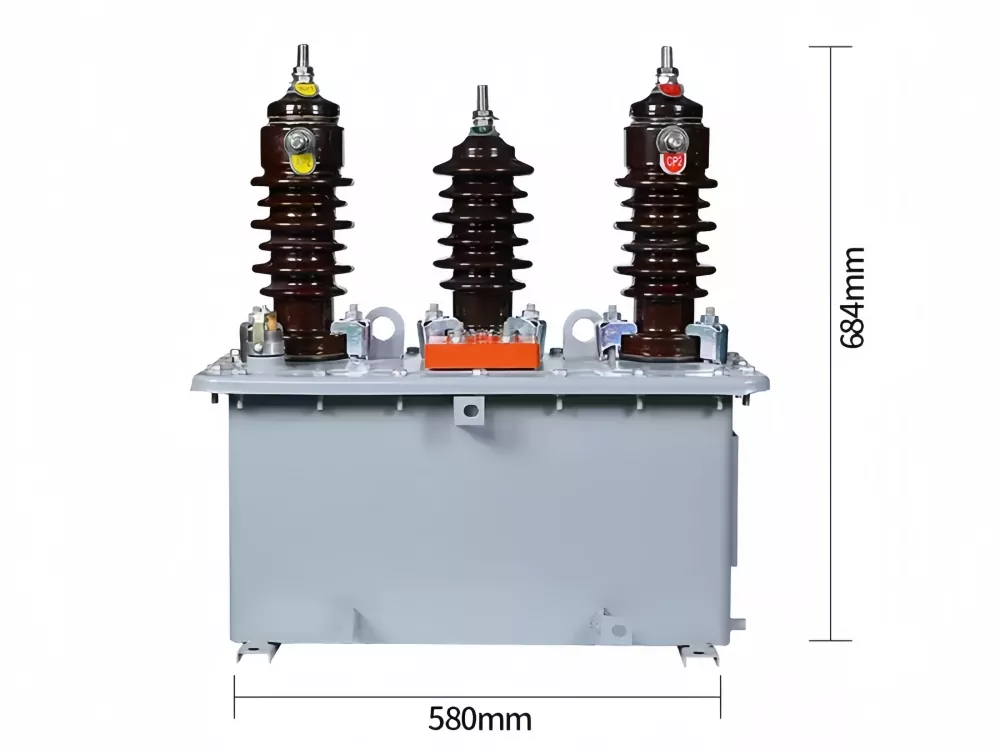

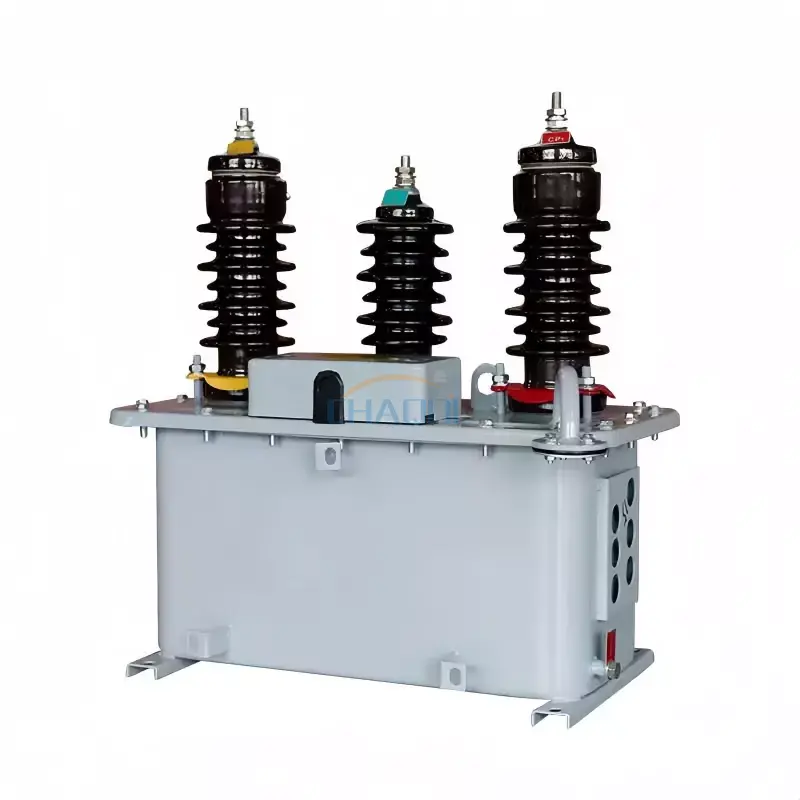

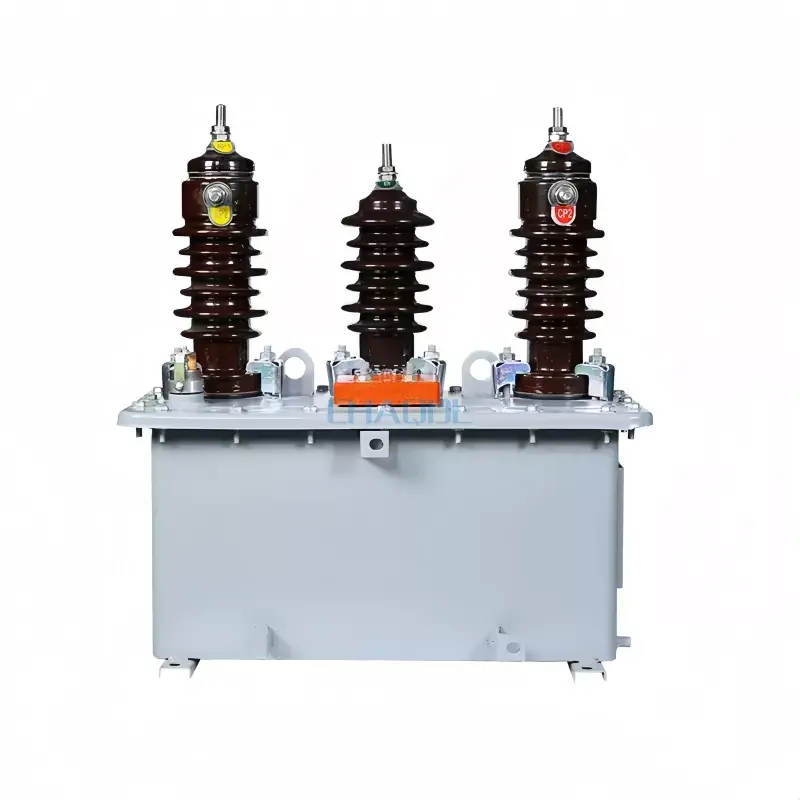

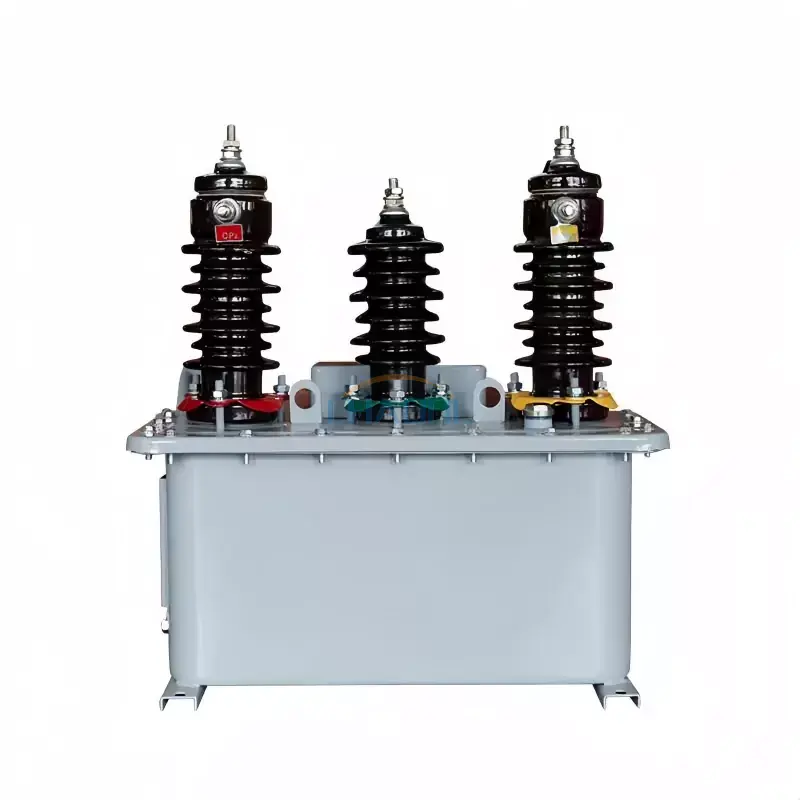

Shfaqja e imazhit të produktit

Vështrim i përgjithshëm dhe fushëveprimi i aplikimit

Transformatori i instrumenteve të kombinuara të zhytur në vaj është projektuar për të kryer transformimin e njëkohshëm të tensionit dhe rrymës për matjen elektrike dhe mbrojtjen e stafetës. Ai është i përshtatshëm për sistemet e shpërndarjes 6kV, 10kV dhe 35kV, veçanërisht në nënstacionet e jashtme, stacionet kompakte të transformatorëve dhe rrjetet industriale të energjisë, ku besueshmëria dhe forca e izolimit janë kritike.

Duke integruar funksione të shumta matëse në një strukturë, ai redukton hapësirën e instalimit dhe përmirëson efikasitetin e instalimeve elektrike të sistemit, duke e bërë atë një zgjidhje të preferuar për aplikacionet moderne të rrjetit inteligjent.

Specifikimet Teknike

Parametrat teknikë të seksionit të tensionit të transformatorëve të kombinuar të instrumenteve JLS-35, 10, 6 dhe 3 të zhytur në vaj

Parametrat teknikë të seksionit aktual të transformatorëve të kombinuar të instrumenteve JLS-35, 10, 6 dhe 3 të zhytur në vaj

Përparësitë e strukturës së produktit

Ai adopton një strukturë plotësisht të mbyllur të rezervuarit të naftës, duke siguruar performancë të shkëlqyer izolimi dhe rezistencë të fortë ndaj lagështirës, ​​pluhurit dhe ndotjes së mjedisit. Bërthama është prej çeliku silikoni me cilësi të lartë për të minimizuar humbjen e energjisë, ndërsa mbështjelljet precize prej bakri sigurojnë transmetim të qëndrueshëm të rrymës dhe prodhim të saktë të matjes.

Krahasuar me transformatorët konvencionalë të veçantë, ky transformator i instrumenteve të kombinuara të zhytur në vaj redukton ndjeshëm kompleksitetin e instalimeve elektrike dhe përmirëson efikasitetin e instalimit në nënstacionet e jashtme dhe kabinetet matëse.

Mjedisi i instalimit

1. I përshtatshëm për instalim të jashtëm ose të brendshëm në sistemet e shpërndarjes

2. Temperatura e ambientit: -25℃ deri +40℃

3. Lartësia: ≤1000m (lartësia më e madhe kërkon dizajn të personalizuar)

4. Zbatohet në mjedise pa gaz gërryes, ndotje të rëndë ose dridhje të forta

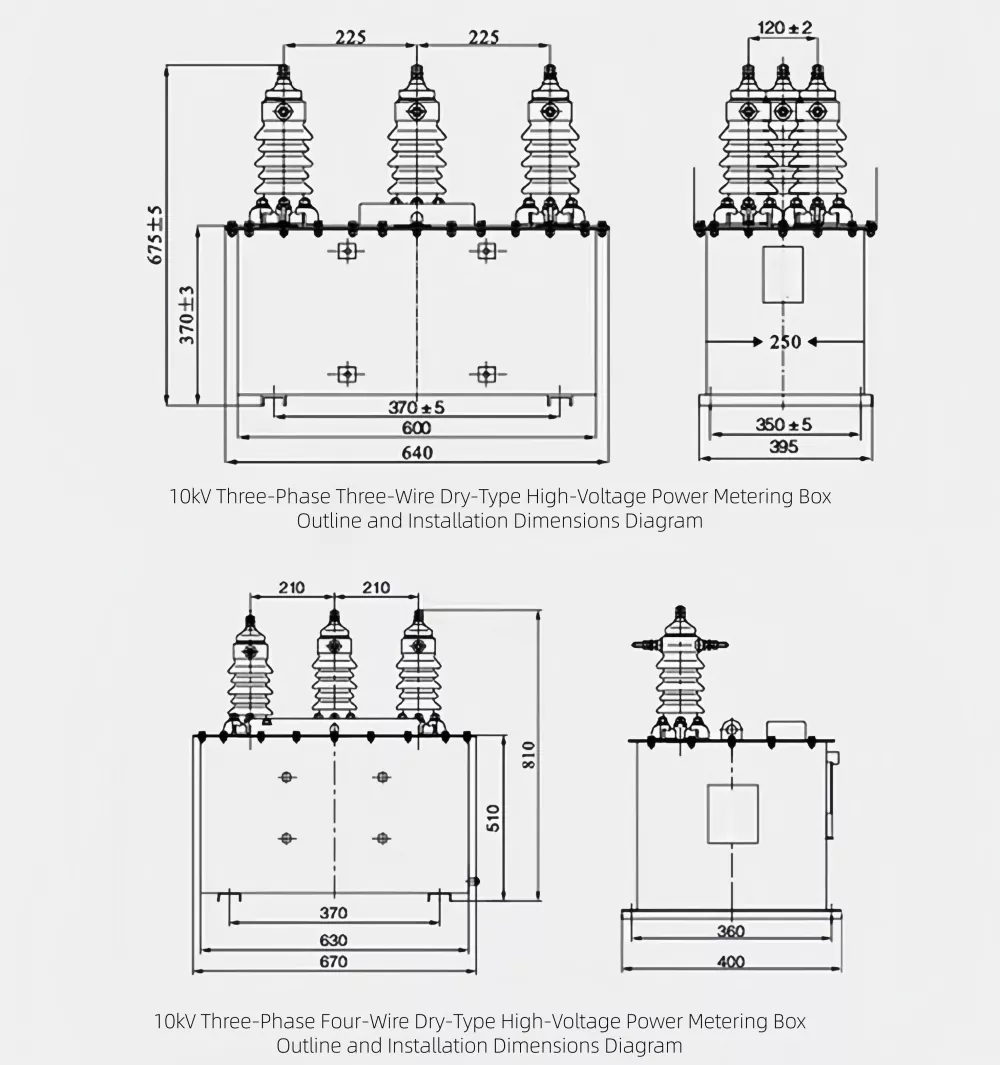

Diagrami i dimensioneve të produktit

FAQ

P1: Cili është funksioni kryesor i një transformatori instrumentesh të kombinuar të zhytur në vaj?
Përgjigje: Ai integron matjen e tensionit dhe rrymës në një njësi, duke siguruar matje të saktë dhe mbrojtje rele për sistemet e energjisë me tension të mesëm si nënstacionet dhe rrjetet e shpërndarjes.

P2: Ku është instaluar zakonisht ky transformator?
Përgjigje: Përdoret zakonisht në nënstacionet e jashtme, stacionet kompakte të transformatorëve, sistemet industriale të shpërndarjes së energjisë dhe kabinetet matëse që kërkojnë matje të qëndrueshme të energjisë.

Q3: Çfarë nivelesh tensioni mund të mbështesë kjo pajisje?
Përgjigje: Modelet standarde mbështesin sistemet 3kV, 6kV, 10kV dhe 35kV, duke e bërë atë të përshtatshëm për një gamë të gjerë aplikimesh të tensionit të mesëm.

Pyetja 4: Cilat janë avantazhet e izolimit të zhytur në vaj?
Përgjigje: Izolimi i vajit siguron forcë të shkëlqyer dielektrike, shpërndarje të nxehtësisë dhe stabilitet operacional afatgjatë, veçanërisht në mjedise të ashpra të jashtme.

Q5: Sa shpesh kërkon mirëmbajtje?
Përgjigje: Struktura është plotësisht e mbyllur, kështu që kërkon mirëmbajtje minimale. Rekomandohet inspektimi i rregullt i gjendjes së vajit dhe lidhjeve të terminalit.

Q6: A mund të personalizohet për raporte të ndryshme aktuale?
Përgjigje: Po, raportet aktuale dhe parametrat dytësorë mund të personalizohen sipas kërkesave të projektit për t'iu përshtatur sistemeve të ndryshme të matjes dhe mbrojtjes.
