Përmes transformatorit të rrymës bazë

Anqiang Power zhvillon llojin e bërthamës Through Core Current Transformer LMZC-10 bazuar në kërkesat e aplikimit në terren të sistemeve moderne të shpërndarjes së energjisë. I projektuar për mjedise komutuese me tension të mesëm si GIS, RMU dhe nënstacione kompakte, produkti siguron performancë të qëndrueshme matjeje në kushte komplekse funksionimi. Ai miraton një strukturë plotësisht të izoluar me strehë ABS rezistente ndaj flakës dhe një mbulesë terminali transparente të mbyllur për të përmirësuar sigurinë dhe dukshmërinë gjatë instalimeve elektrike dhe mirëmbajtjes.

Në qarqet praktike të matjes dhe mbrojtjes, ai përdoret gjerësisht për marrjen e mostrave të rrymës në kohë reale dhe mbrojtjen rele në sistemet e energjisë. Struktura e saj me bërthamë të ndarë ose të tipit unazë lejon instalimin e drejtpërdrejtë në kabllot primare ose shiritat pa çmontuar përcjellësin kryesor, duke përmirësuar efikasitetin gjatë projekteve të rinovimit ose mirëmbajtjes.

Projektimi Strukturor dhe Parimi i Punës

Është i ndërtuar me një bërthamë silikoni toroidale dhe izolim të derdhjes me rrëshirë epokside. Përçuesi kryesor vepron si një mbështjellje me një kthesë, e cila përmirëson ndjeshëm efikasitetin e bashkimit magnetik dhe zvogëlon humbjen e energjisë gjatë funksionimit.

Dredha-dredha dytësore është bërë nga tela bakri me përçueshmëri të lartë për të siguruar dalje të qëndrueshme të rrymës dhe saktësi të matjes. Struktura plotësisht e mbyllur e rrëshirës epokside rrit rezistencën ndaj lagështirës, ​​mbrojtjen nga pluhuri dhe qëndrueshmërinë mekanike afatgjatë.

Në aplikimet e inxhinierisë elektrike, Transformatori Through Core Current preferohet për strukturën e tij kompakte dhe performancën e besueshme në mjediset e funksionimit të vazhdueshëm.

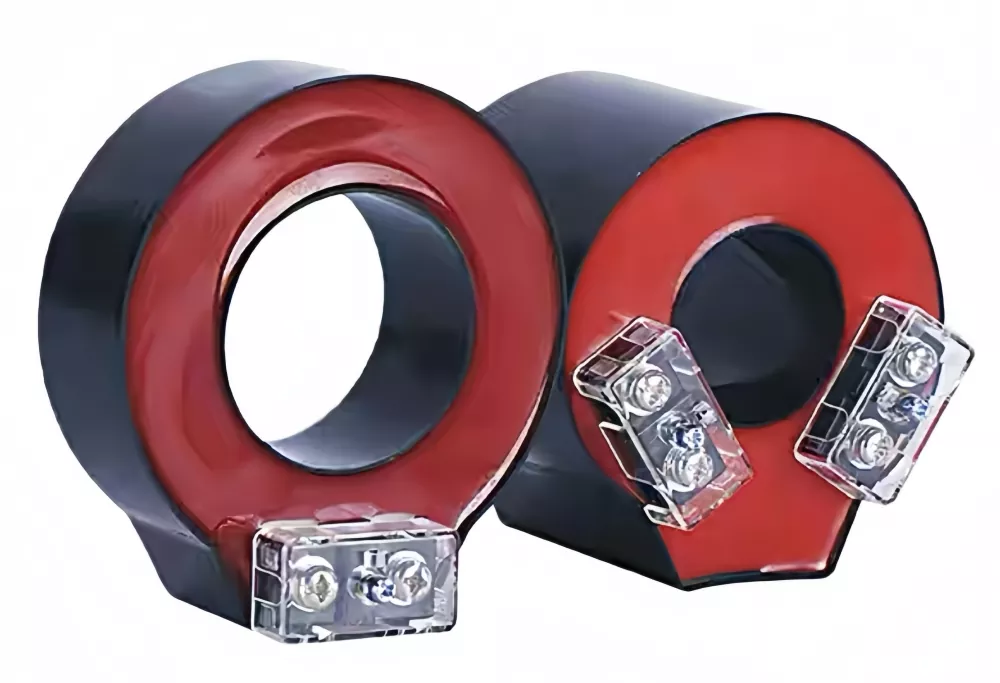

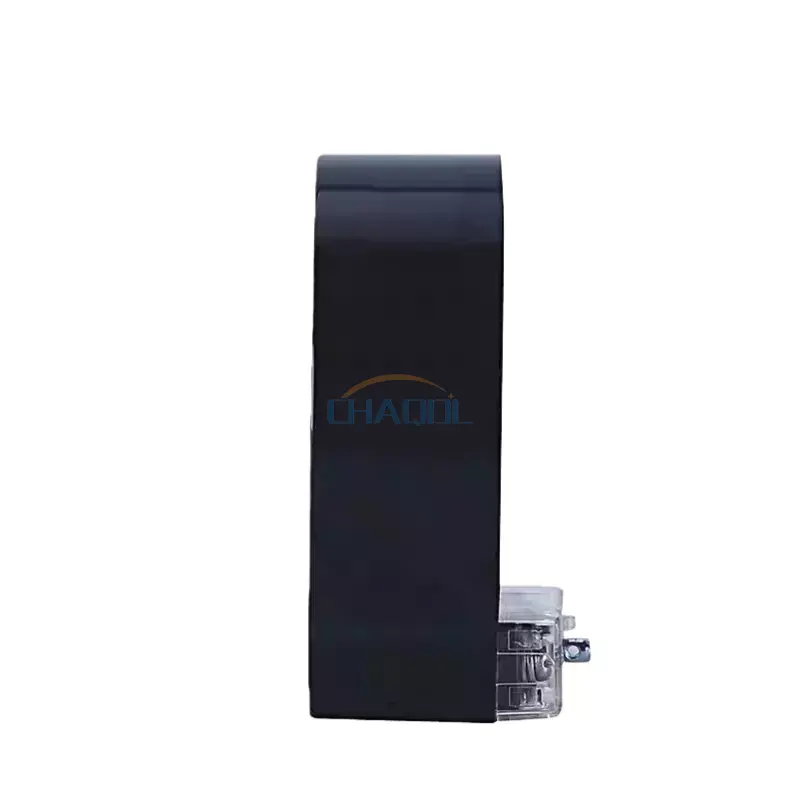

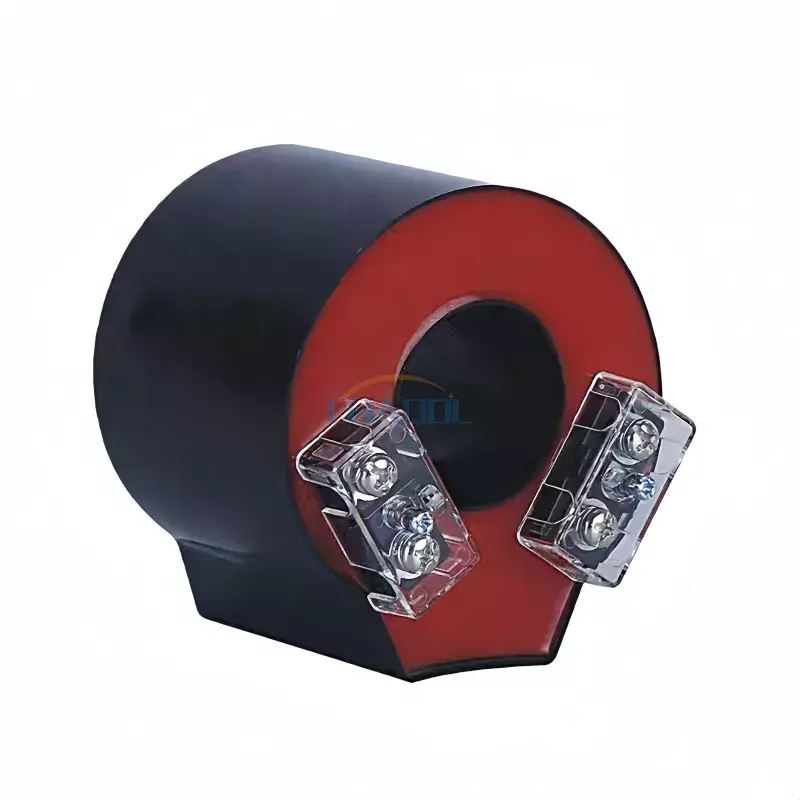

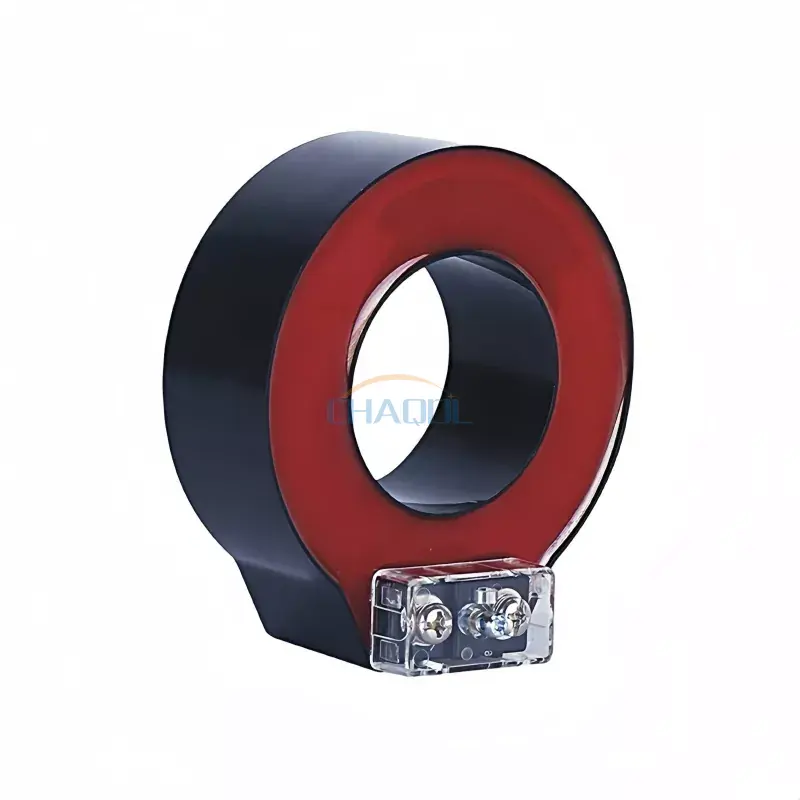

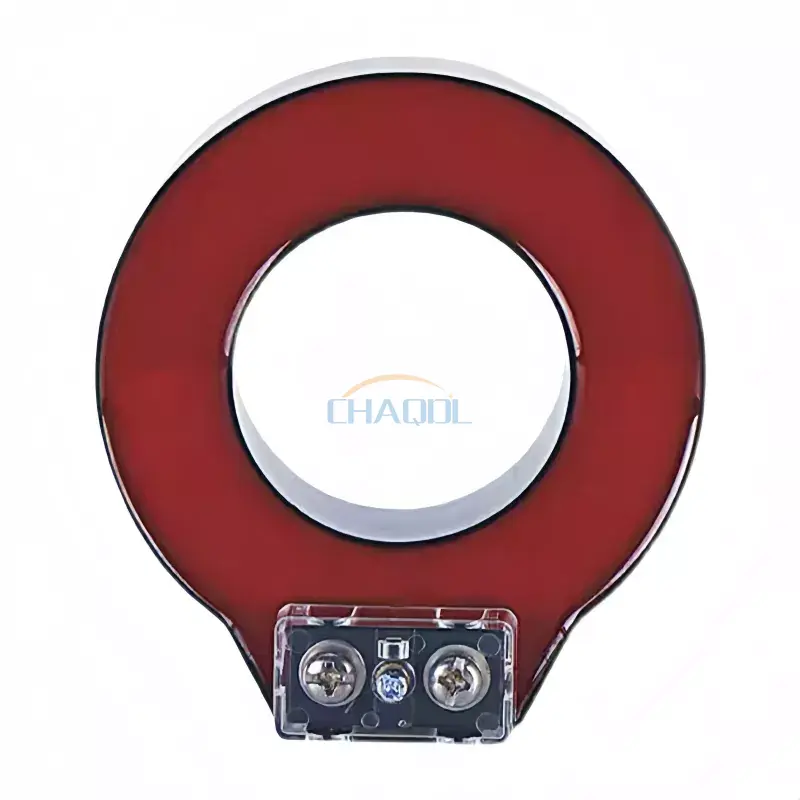

Shfaqja e imazhit të produktit

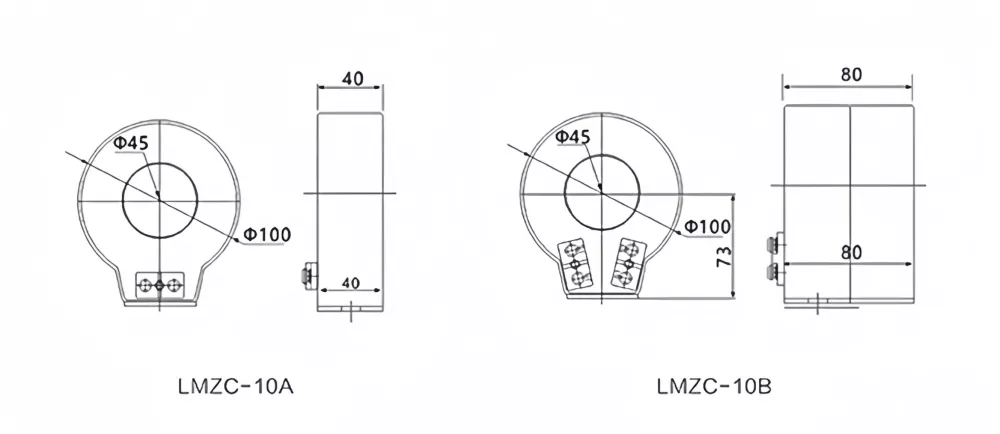

Diagrami i dimensioneve të produktit

Parametrat Teknikë

Shtrirja e aplikimit dhe shënimet e instalimit

Kjo seri aplikohet gjerësisht në dollapët e shpërndarjes me tension të ulët, panelet matëse dhe sistemet e automatizimit industrial. Transformatori Through Core Current është veçanërisht i përshtatshëm për projektet e rinovimit ku zbarrat ose kabllot ekzistuese nuk mund të shkëputen gjatë instalimit. Mbështet funksionimin e vazhdueshëm në ambiente të brendshme me kontroll të qëndrueshëm të lagështisë dhe temperaturës.

Fusha e Aplikimit

Përdoret gjerësisht në sistemet e energjisë elektrike që kërkojnë monitorim të saktë të rrymës dhe koordinim të mbrojtjes. Ai është i përshtatshëm si për instalime industriale ashtu edhe për instalime të shkallës së shërbimeve.

• Sisteme komutuese të tensionit të ulët dhe të mesëm
• Dollapët e shpërndarjes së energjisë dhe panelet matëse
• Sistemet e mbrojtjes dhe monitorimit të nënstacionit
• Sistemet e kontrollit të fuqisë së automatizimit industrial
• Sistemet e prodhimit të energjisë së rinovueshme

Kërkesat e instalimit

Instalimi i duhur është thelbësor për të siguruar saktësinë e matjes dhe funksionimin e sigurt. Përçuesi kryesor duhet të kalojë përmes qendrës së bërthamës për të ruajtur shpërndarjen e ekuilibruar të fluksit magnetik.

• Mbajeni përcjellësin në qendër brenda dritares së bërthamës
• Mos e lini qarkun dytësor të hapur gjatë funksionimit
• Siguroni tokëzim të besueshëm të terminalit dytësor
• Përdorni pajisje montimi të izoluar për stabilitet mekanik

Përparësitë e Performancës

Krahasuar me transformatorët konvencionalë të rrymës, Transformatori i Rrymës Përmes Bërthamës siguron efikasitet të përmirësuar operacional dhe stabilitet afatgjatë në sistemet e matjes elektrike.

• Saktësi e lartë e matjes me përgjigje të qëndrueshme lineare
• Humbje e ulët e bërthamës dhe performancë e përmirësuar elektromagnetike
• Izolim me rrëshirë epokside për rezistencë të shtuar mjedisore
• Dizajn kompakt i përshtatshëm për hapësirë ​​të kufizuar instalimi
• Jetë e gjatë shërbimi me kërkesa minimale për mirëmbajtje

FAQ

Q1: Cili është funksioni kryesor i këtij produkti?
Përgjigje: Përdoret për matjen dhe mbrojtjen e rrymës në sistemet elektrike, veçanërisht në aplikimet e shpërndarjes dhe matjes.

P2: A mund të instalohet pa fikur sistemin?
Përgjigje: Po, dizajni i tij me bërthamë të ndarë lejon instalimin pa shkëputur përcjellësin kryesor.

Q3: Me cilat sisteme është në përputhje?
Përgjigje: Është i përshtatshëm për komutues të tensionit të ulët dhe të mesëm, duke përfshirë RMU dhe panelet e kontrollit.

Q4: Cili është niveli i izolimit?
Përgjigje: Niveli i izolimit është projektuar për mjediset industriale të shpërndarjes dhe siguron funksionim të sigurt në kushte të tensionit të vlerësuar.

P5: A mund të përdoret jashtë?
A: Është projektuar kryesisht për përdorim të brendshëm; instalimi në natyrë kërkon mbyllje shtesë mbrojtëse.

Q6: Sa shpesh kërkon mirëmbajtje?
Përgjigje: Në kushte normale funksionimi, inspektimi periodik është i mjaftueshëm, pa kërkuar mirëmbajtje të shpeshtë.

Shënim përfundimtar: Ky transformator i rrymës përmes bërthamës është projektuar për funksionim afatgjatë të qëndrueshëm në sistemet moderne të shpërndarjes së energjisë, duke siguruar matje të besueshme dhe performancë mbrojtjeje.
