Si mundet një transformator i rrymës së brendshme 10 KV të përmirësojë matjen dhe mbrojtjen në sistemet e tensionit të mesëm

Fuqia AnqiangzhvillonTransformator i rrymës së brendshme 10 kVpër matje të tensionit të mesëm dhe mbrojtje rele, me modelin LZZBJ9-10 që përmban izolim rrëshirë epokside plotësisht të mbyllur, opsione të rrymës dytësore 5A/1A dhe konfigurime të shumta të rrymës parësore për aplikimet e shpërndarjes së energjisë në ambiente të brendshme.

Një transformator i rrymës është një komponent kyç në sistemet elektrike të tensionit të mesëm, sepse ai konverton rrymën e lartë parësore në një sinjal sekondar të standardizuar që mund të përpunohet në mënyrë të sigurt nga njehsorët, pajisjet monitoruese dhe reletë mbrojtëse. Transformatori i rrymës së brendshme 10KV LZZBJ9-10 është projektuar për qarqe të brendshme 10KV dhe më poshtë AC në 50Hz ose 60Hz. Konstruksioni i tij me rrëshirë epokside plotësisht të mbyllur kombinon izolimin, mbrojtjen mekanike dhe instalimin kompakt në një strukturë. Me opsionet kryesore të rrymës që variojnë nga 5A në 2500A, rryma dytësore 1A ose 5A dhe një nivel izolimi 12/42/75KV, mund të konfigurohet për kërkesa të ndryshme matjeje dhe mbrojtjeje.

Tabela e Përmbajtjes

1. Çfarë është një transformator i rrymës së brendshme 10 KV?
2. Si funksionon në një sistem me tension të mesëm?
3. Cilat parametra teknikë duhet të kontrollojnë blerësit?
4. Cilat veçori të dizajnit mbështesin funksionimin e besueshëm?
5. Ku përdoret zakonisht?
6. Si duhet të zgjidhni CT-në e duhur?
7. Pyetjet e bëra më shpesh
8. Bisedoni me Anqiang Power për një zgjidhje të personalizuar

Çfarë është një transformator i rrymës së brendshme 10 KV?

Një transformator i rrymës së brendshme 10 KV është një transformator instrumenti i krijuar për të matur dhe monitoruar rrymën në sistemet elektrike të brendshme të tensionit të mesëm. Në vend që të lidh instrumentet matëse dhe reletë mbrojtëse drejtpërdrejt me rrymat e larta primare, transformatori e zvogëlon rrymën në një vlerë dytësore të standardizuar që mund të trajtohet nga pajisjet në rrjedhën e poshtme.

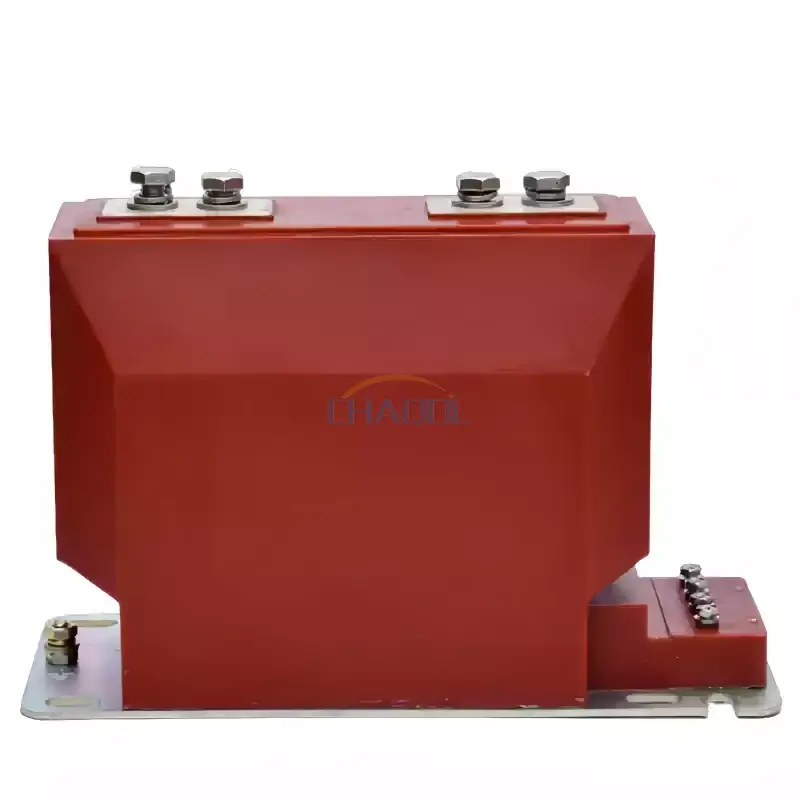

Modeli LZZBJ9-10 është projektuar për qarqe 10KV dhe më poshtë me një frekuencë të vlerësuar prej 50Hz ose 60Hz. Sipas specifikimeve të prodhuesit, ai përdor një strukturë rrëshirë epokside plotësisht të mbyllur dhe është e përshtatshme për matjen e rrymës, matjen e energjisë dhe mbrojtjen e stafetës.

Ky rregullim krijon izolim elektrik midis qarkut primar dhe pajisjeve matëse ose mbrojtëse duke siguruar një sinjal të përdorshëm të rrymës. Si rezultat, CT bëhet një ndërfaqe e rëndësishme midis pajisjeve elektrike me fuqi të lartë dhe sistemeve të monitorimit të nivelit të ulët.

Si funksionon në një sistem me tension të mesëm?

Parimi i funksionimit bazohet në induksionin elektromagnetik. Kur rryma rrjedh nëpër përcjellësin primar, ajo gjeneron një fushë magnetike në bërthamën CT. Dredha-dredha dytësore më pas prodhon një rrymë proporcionale që mund të lidhet me njehsorët, reletë mbrojtëse ose pajisjet monitoruese.

Për shembull, një sistem i shpërndarjes së energjisë mund të mbajë qindra ose mijëra amper në anën parësore, ndërsa pajisjet e lidhura të monitorimit janë projektuar për një rrymë shumë më të vogël të standardizuar. Një CT e zgjedhur siç duhet siguron raportin e kërkuar të transformimit në mënyrë që qarku sekondar të mund të përfaqësojë gjendjen parësore të funksionimit.

Funksionet e matjes dhe mbrojtjes

• Matja aktuale:Ofron një sinjal proporcional për njehsorët elektrikë dhe pajisjet e monitorimit.
• Menaxhimi i energjisë:Mbështet sistemet e matjes që përdoren për të monitoruar konsumin elektrik dhe kushtet e funksionimit.
• Mbrojtja me rele:Furnizon sinjale aktuale për reletë mbrojtëse kur ndodhin kushte jonormale ose defekti.
• Automatizimi i shpërndarjes:Ofron informacion aktual për sistemet e automatizuara të monitorimit dhe kontrollit.

Prandaj, CT duhet të zgjidhet sipas kërkesave normale të matjes dhe karakteristikave të mbrojtjes së sistemit elektrik.

Cilat parametra teknikë duhet të kontrollojnë blerësit?

Zgjedhja e një transformatori aktual duhet të fillojë me parametrat elektrikë të aplikacionit dhe jo vetëm me dimensionet fizike. Rryma primare, rryma dytësore, klasa e saktësisë, prodhimi nominal, niveli i izolimit dhe karakteristikat e rezistencës ndaj qarkut të shkurtër ndikojnë të gjitha nëse një CT është i përshtatshëm për një instalim të caktuar komutues ose shpërndarës.

Këto vlera duhet të kontrollohen gjithmonë kundrejt modelit aktual elektrik, pajisjeve të lidhura dhe kërkesave të zbatueshme të projektit përpara se të porositen.

Cilat veçori të dizajnit mbështesin funksionimin e besueshëm?

Izolim me rrëshirë epokside i mbyllur plotësisht

LZZBJ9-10 adopton një strukturë derdhjeje rrëshirë epokside që mbyll plotësisht përbërësit e brendshëm. Ky konstruksion siguron izolim elektrik ndërsa mbron montimin e brendshëm nga ndikimet mjedisore që hasen zakonisht në ambientet e brendshme të komutuesve.

Ndërtim kompakt i integruar

Bërthama e hekurit, mbështjellja dytësore dhe sistemi i izolimit janë të integruara në një trup kompakt. Kjo është e dobishme kur panelet e komutuesve dhe kabinetet e shpërndarjes kanë hapësirë ​​të kufizuar instalimi. Një dizajn kompakt mund të thjeshtojë gjithashtu integrimin e pajisjeve dhe rregullimet dytësore të instalimeve elektrike.

Terminalet dytësore të mbrojtura

Një kuti terminali e përforcuar siguron mbrojtje shtesë për instalimet elektrike dytësore. Së bashku me bazën e tokëzimit dhe strukturën e montimit, kjo ndihmon në mbështetjen e instalimit të rregullt dhe akses më të sigurt gjatë inspektimit dhe mirëmbajtjes.

Konfigurime të shumta aktuale

Konfigurimet e ndryshme primare të rrymës lejojnë të njëjtën familje produkti të adresojë një gamë të gjerë aplikacionesh shpërndarjeje. Konfigurimet e disponueshme shtrihen nga vlerësimet me rrymë të ulët tek aplikacionet me rrymë të lartë deri në 2500A, në varësi të konfigurimit të modelit të aplikueshëm.

Ku përdoret zakonisht?

Struktura kompakte dhe dizajni me tension të mesëm e bëjnë këtë lloj CT të përshtatshëm për disa aplikime elektrike të brendshme.

• Ndërprerëse të brendshme:Ofron sinjale aktuale për qarqet matëse dhe mbrojtëse.
• Dollapët e shpërndarjes së energjisë:Mbështet monitorimin e ushqyesve dhe ngarkesave elektrike.
• Nënstacione kompakte:Ndërlidh qarqet kryesore me pajisjet matëse dhe mbrojtëse.
• Sistemet e energjisë industriale:Ndihmon në monitorimin e kushteve të funksionimit elektrik në objektet e prodhimit.
• Sistemet e menaxhimit të energjisë:Furnizon informacion aktual për monitorimin dhe analizën elektrike.
• Automatizimi i shpërndarjes:Mbështet sensorin e rrymës për kontrollin dhe monitorimin e automatizuar elektrik.

Në instalimet praktike, transformatori mund të punojë së bashku me reletë mbrojtëse, matësat e energjisë, instrumentet e monitorimit dhe pajisje të tjera elektrike dytësore. Kjo e bën specifikimin e saktë veçanërisht të rëndësishëm kur integrohet një CT në një sistem komutues ekzistues.

Si duhet të zgjidhni CT-në e duhur?

Për inxhinierët, kontraktorët elektrikë, prodhuesit e pajisjeve komutuese dhe ekipet blerëse, zgjedhja e produktit duhet të bazohet në aplikimin e plotë elektrik dhe jo vetëm në tensionin nominal.

1. Konfirmoni tensionin e sistemit.Verifikoni që CT është i përshtatshëm për rrjetin aktual të tensionit të mesëm, si p.sh. një aplikacion 10 KV.
2. Përcaktoni rrymën primare.Zgjidhni një vlerësim primar aktual që korrespondon me kushtet e pritshme të funksionimit dhe të sistemit.
3. Zgjidhni rrymën dytësore.Kontrolloni nëse matësit në rrjedhën e poshtme dhe reletë mbrojtëse kërkojnë rrymë dytësore 1A ose 5A.
4. Përcaktoni kërkesën e saktësisë.Qarqet e matjes dhe mbrojtjes mund të kërkojnë klasa të ndryshme saktësie.
5. Kontrolloni ngarkesën dytësore.Dalja e vlerësuar duhet të jetë e pajtueshme me qarkun dytësor të lidhur.
6. Verifikoni kërkesat e izolimit.Konfirmoni që niveli i izolimit përputhet me sistemin elektrik dhe projektin e projektit.
7. Kontrolloni kushtet e instalimit mekanik.Vrimat e montimit, pozicioni i terminalit, hapësira e disponueshme e kabinetit dhe rregullimet e tokëzimit duhet të rishikohen të gjitha.

Për projektet e personalizuara, sigurimi i furnizuesit me tensionin e sistemit, rrymën parësore, rrymën dytësore, klasën e saktësisë, ngarkesën e vlerësuar, mjedisin e instalimit dhe aplikimin e synuar mund të përmirësojë ndjeshëm zgjedhjen e modelit dhe komunikimin teknik.

Pyetjet e bëra më shpesh

Cili është funksioni kryesor i një transformatori të rrymës së brendshme 10 KV?

Funksioni i tij kryesor është të transformojë rrymën e lartë parësore në një rrymë dytësore të standardizuar të ulët për matje, monitorim të energjisë dhe mbrojtje rele në sistemet elektrike të tensionit të mesëm.

Cilat opsione të rrymës dytësore janë të disponueshme?

Specifikimi LZZBJ9-10 mbështet opsionet e vlerësuara të rrymës dytësore prej 1A dhe 5A. Opsioni i duhur duhet të korrespondojë me pajisjet matëse ose mbrojtëse të lidhura.

Çfarë diapazoni primar i rrymës mund të konfigurohet?

Konfigurimet e listuara mbulojnë vlerësimet kryesore të rrymës nga 5A në 2500A. Konfigurimi i saktë duhet të zgjidhet sipas kërkesave elektrike të projektit.

A mund të përdoret ky CT si për matje ashtu edhe për mbrojtje?

po. Produkti mbështet kombinime të ndryshme të klasës së saktësisë për aplikimet e matjes dhe mbrojtjes. Konfigurimi i kërkuar duhet të përcaktohet nga skema e mbrojtjes dhe kërkesat e matjes.

Pse përdoret rrëshira epoksi në strukturën e CT?

Rrëshira epoksi siguron izolim elektrik dhe kapsulim mekanik. Në një strukturë plotësisht të mbyllur, ai gjithashtu ndihmon në mbrojtjen e komponentëve të brendshëm dhe mbështet funksionimin e qëndrueshëm në mjedise të brendshme komutuese.

Ku mund të instalohet ky lloj transformatori aktual?

Aplikacionet tipike përfshijnë pajisjet e brendshme, kabinetet e shpërndarjes së energjisë, nënstacionet kompakte, sistemet industriale të energjisë, sistemet e menaxhimit të energjisë dhe pajisjet e automatizimit të shpërndarjes.

Bisedoni me Anqiang Power për një zgjidhje të personalizuar

Kur zgjidhni një transformator të rrymës së tensionit të mesëm, është thelbësor kombinimi i saktë i rrymës parësore, rrymës dytësore, klasës së saktësisë, prodhimit të vlerësuar, nivelit të izolimit dhe strukturës së instalimit. LZZBJ9-10 ofron opsione të shumta konfigurimi për sistemet e brendshme të energjisë 10KV dhe më poshtë, duke e bërë atë të përshtatshëm për aplikime matjeje dhe mbrojtjeje në mjedise të ndryshme shpërndarjeje. Nëse jeni duke planifikuar një projekt të ri komutues, duke përmirësuar një kabinet ekzistues shpërndarës ose keni nevojë për një CT të konfiguruar rreth parametrave të veçantë elektrikë, mësoni më shumë rreth Transformatorit të Rrymës së Brendshme 10KV dhena kontaktonime kërkesat tuaja teknike për një zgjidhje të përshtatshme nga Anqiang Power.
