Përmbledhja e artikullit: A Përmes transformatorit të rrymës bazëofron një mënyrë praktike për të matur rrymën AC dhe mbrojtjen e qarkut mbështetës pa i lidhur drejtpërdrejt instrumentet matëse me përçuesit me rrymë të lartë.Fuqia Anqiangzhvillon serinë LMZC-10 për aplikimet e shpërndarjes së energjisë, duke përfshirë pajisjet e tensionit të mesëm, panelet matëse, RMU, GIS, nënstacionet kompakte dhe sistemet industriale të energjisë. Me një bërthamë çeliku silikoni toroidal, mbështjellje dytësore bakri, izolim me rrëshirë epokside dhe ndërtim kompakt, ky transformator është projektuar për marrjen e mostrave të qëndrueshme të rrymës dhe funksionimin afatgjatë të besueshëm.
Tabela e Përmbajtjes
- Çfarë është një transformator i rrymës përmes bërthamës?
- Si funksionon një transformator i rrymës përmes bërthamës?
- Çfarë është Dizajni Strukturor?
- Cilët parametra teknikë kanë më shumë rëndësi?
- Ku përdoret një transformator i rrymës përmes bërthamës?
- Cilat janë avantazhet kryesore të performancës?
- Si duhet të zgjidhni modelin e duhur?
- Cilat praktika instalimi duhet të ndiqen?
- Pyetjet e bëra më shpesh
- konkluzioni

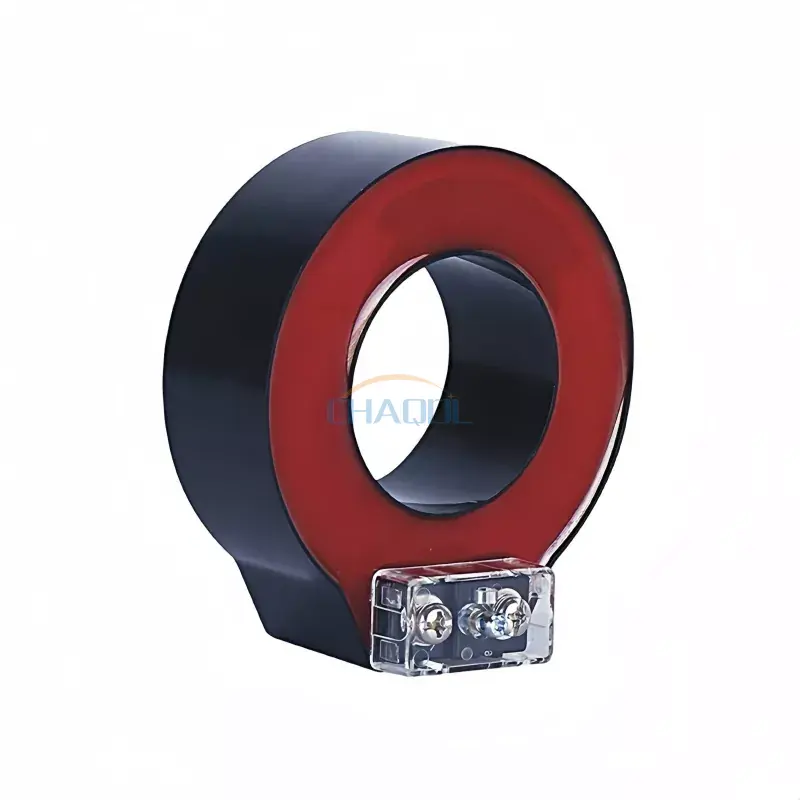

Çfarë është një transformator i rrymës përmes bërthamës?
Transformatori i rrymës përmes bërthamës është një transformator instrumenti elektrik i krijuar për të shndërruar një rrymë të lartë parësore në një rrymë dytësore më të ulët, të standardizuar që mund të përdoret në mënyrë të sigurt nga instrumentet matëse, njehsorët dhe reletë mbrojtëse. Në vend që të lidhni qarkun e matjes drejtpërdrejt me përcjellësin me rrymë të lartë, kablloja kryesore ose shiriti kalon nëpër bërthamën e transformatorit.
Seria LMZC-10 nga Anqiang Power është projektuar për sistemet e energjisë AC me tension operativ nën 35 kV. Mund të konfigurohet për aplikime që përfshijnë nivele tensioni si 10kV, 24kV dhe 35kV sipas kërkesave të projektit. Struktura e tij është e përshtatshme për aplikime ku marrja e mostrave të besueshme të rrymës, matja dhe mbrojtja me rele janë thelbësore.
Ndryshe nga një transformator konvencional që mund të ketë një mbështjellje primare të dedikuar, një dizajn përmes bërthamës përdor përçuesin që kalon nëpër bërthamë si kthesë kryesore. Ky konstruksion mund të ofrojë një zgjidhje kompakte për pajisjet e shpërndarjes elektrike duke thjeshtuar integrimin në sisteme të përshtatshme.
Si funksionon një transformator i rrymës përmes bërthamës?
Parimi i funksionimit bazohet në induksionin elektromagnetik. Kur rryma alternative rrjedh nëpër përcjellësin primar, ajo gjeneron një fushë magnetike rreth përcjellësit. Fluksi magnetik kalon nëpër bërthamën e transformatorit dhe shkakton një rrymë proporcionale në mbështjelljen dytësore.
Rryma dytësore që rezulton zakonisht standardizohet për lidhje me pajisjet matëse ose mbrojtëse. Për LMZC-10, opsionet e rrymës dytësore përfshijnë 5A dhe 1A, në varësi të konfigurimit të zgjedhur.
Procesi bazë i funksionimit mund të përmblidhet si më poshtë:
- Kablloja kryesore ose zbarra bartin rrymën e sistemit.
- Përçuesi kryesor kalon nëpër bërthamën magnetike.
- Rryma alternative krijon fluks magnetik brenda bërthamës.
- Dredha-dredha dytësore i përgjigjet fluksit magnetik.
- Një rrymë dytësore e reduktuar dërgohet në qarkun matës ose mbrojtës.
- Pajisjet e lidhura përdorin sinjalin për monitorim, matje ose funksione mbrojtëse.
Ky rregullim ndan qarkun e matjes nga përcjellësi kryesor i energjisë, duke e bërë monitorimin e rrymës më praktik në shumë aplikacione të shpërndarjes.
Çfarë është Dizajni Strukturor?
Ndërtimi i transformatorit ka një ndikim të drejtpërdrejtë në stabilitetin e matjes, performancën e izolimit, rezistencën mjedisore dhe jetën e shërbimit. LMZC-10 përdor një bërthamë çeliku silikoni toroidale të kombinuar me izolimin e derdhjes së rrëshirës epoksi.
Bërthama dhe qarku magnetik
Bërthama toroidale e çelikut të silikonit siguron rrugën magnetike të nevojshme për induksionin elektromagnetik. Një qark magnetik i projektuar siç duhet ndihmon në ruajtjen e karakteristikave të qëndrueshme të transformimit të rrymës dhe mbështet performancën e besueshme të matjes.
Përçuesi kryesor
Përçuesi kryesor që kalon nëpër bërthamë funksionon si një mbështjellje primare me një kthesë. Ky rregullim i lejon transformatorit të masë rrymën që rrjedh nëpër një kabllo ose zbar ekzistues pa kërkuar një mbështjellje primare konvencionale me shumë rrotullime.
Dredha-dredha dytësore
Dredha-dredha dytësore përdor tela bakri me përçueshmëri të lartë për të prodhuar një rrymë dalëse të qëndrueshme për matësit e lidhur dhe pajisjet mbrojtëse. Qarku dytësor duhet të lidhet dhe trajtohet saktë sipas dizajnit të pajisjes dhe procedurave të zbatueshme të sigurisë elektrike.
Izolimi dhe Strehimi
Produkti përdor izolim me rrëshirë epokside dhe një strehë ABS rezistente ndaj flakës. Një mbulesë terminale transparente e mbyllur është projektuar gjithashtu për të përmirësuar dukshmërinë rreth zonës së lidhjes duke mbështetur instalime elektrike më të sigurta dhe punë mirëmbajtjeje.
Cilët parametra teknikë kanë më shumë rëndësi?
Zgjedhja e një transformatori aktual kërkon më shumë sesa thjesht përputhjen e rrymës nominale. Inxhinierët duhet të vlerësojnë së bashku sistemin elektrik, qëllimin e matjes, dimensionet e instalimit, kërkesat e saktësisë dhe kërkesat e mbrojtjes.
| Parametri | Referenca LMZC-10 | Pse ka rëndësi |
|---|---|---|
| Modeli i produktit | LMZC-10 | Identifikon konfigurimin e produktit të zbatueshëm |
| Frekuenca e vlerësuar | 50/60 Hz | Përputhet me frekuencat e zakonshme të sistemit të energjisë AC |
| Rryma dytësore | 1A / 5A | Përcakton përputhshmërinë me pajisjet e lidhura |
| Materiali | ABS rezistent ndaj flakës | Mbështet mbrojtjen mekanike dhe sigurinë elektrike |
| Bërthama | Çeliku silikoni toroidal | Ofron rrugën magnetike për transformimin e rrymës |
| Izolimi | Derdhja e rrëshirës epoksi | Përmirëson izolimin dhe rezistencën mjedisore |
| Tensioni i aplikueshëm i sistemit | Nën 35 kV | Përcakton gamën e synuar të aplikimit elektrik |
Klasa e saktësisë dhe ngarkesa e vlerësuar duhet gjithashtu të merren parasysh me kujdes. Aplikime të ndryshme mund të kërkojnë një transformator matës të rrymës, një transformator të rrymës mbrojtëse ose një konfigurim me mbështjellje të dyfishtë. Gama e kërkuar e rrymës primare duhet të përputhet me kushtet aktuale të funksionimit në vend që të zgjidhet vetëm nga rryma maksimale e mundshme.
Ku përdoret një transformator i rrymës përmes bërthamës?
Struktura kompakte dhe rregullimi i drejtpërdrejtë i përcjellësit përmes bërthamës e bëjnë këtë lloj transformatori të përshtatshëm për një sërë aplikimesh matëse elektrike dhe mbrojtjeje.
- Dollapët e shpërndarjes së energjisë:Mbështet matjen dhe monitorimin aktual brenda pajisjeve të shpërndarjes.
- Panelet matëse:Ofron sinjale aktuale për sistemet e matjes elektrike.
- Ndërprerës me tension të mesëm:Mund të integrohet në konfigurime të përshtatshme GIS, RMU dhe komutues.
- Nënstacionet:Mbështet funksionet aktuale të marrjes së mostrave dhe mbrojtjes së stafetës.
- Automatizimi industrial:Mundëson monitorimin elektrik brenda sistemeve industriale të kontrollit të fuqisë.
- Sistemet e energjisë së rinovueshme:Mund të mbështesë monitorimin e rrymës ku dizajni elektrik dhe specifikimet e transformatorit janë të pajtueshme.
- Projektet e rinovimit:Një konfigurim i përshtatshëm me bërthama të ndara mund të thjeshtojë instalimin rreth përçuesve ekzistues ku lejon dizajni i sistemit.
Për punën e rikonstruksionit, kushtet e instalimit duhet të vlerësohen përpara përzgjedhjes. Dritarja kryesore, madhësia e përcjellësit, rryma e vlerësuar, kërkesat e izolimit dhe hapësira e disponueshme e instalimit duhet të korrespondojnë me sistemin aktual.
Cilat janë avantazhet kryesore të performancës?
Integrimi kompakt
Struktura e tipit unazë lejon që përcjellësi primar të kalojë përmes bërthamës, duke krijuar një rregullim kompakt matës për kabinetet elektrike dhe pajisjet komutuese.
Matja e Rrymës së qëndrueshme
Bërthama toroidale e çelikut të silikonit dhe mbështjellja dytësore e bakrit janë projektuar për të siguruar karakteristika të qëndrueshme të transformimit të rrymës për aplikimet e matjes dhe mbrojtjes.
Mbrojtja e izolimit
Derdhja e rrëshirës epoksi siguron izolim elektrik dhe kontribuon në rezistencën ndaj lagështirës, pluhurit dhe streseve mekanike mjedisore.
Aplikim fleksibël
Seritë mund të konfigurohen për intervale të ndryshme të rrymës primare dhe kërkesa për saktësi. Prandaj, zgjedhja e produktit mund të bazohet nëse aplikacioni fokusohet në matje, mbrojtje ose funksione të kombinuara.
Kompleksiteti i reduktuar i instalimit
Aty ku konfigurimi i aplikueshëm i transformatorit dhe kushtet e sistemit e lejojnë këtë, një rregullim me bërthamë ose me bërthamë të ndarë mund të zvogëlojë punën e nevojshme për të integruar matjen e rrymës në infrastrukturën elektrike ekzistuese.
Si duhet të zgjidhni modelin e duhur?
Një proces i besueshëm përzgjedhjeje fillon me sistemin elektrik dhe jo me pamjen fizike të transformatorit. Përpara se të bëni një porosi, inxhinierët dhe ekipet e blerjeve duhet të konfirmojnë informacionin e mëposhtëm:
- Rryma primare:Përcaktoni rrymën nominale dhe të pritshme të funksionimit të përcjellësit.
- Tensioni i sistemit:Konfirmoni që transformatori është i përshtatshëm për nivelin e synuar të tensionit.
- Frekuenca:Verifikoni nëse aplikacioni përdor funksionimin 50 Hz ose 60 Hz.
- Prodhimi dytësor:Zgjidhni 1A ose 5A sipas njehsorit të lidhur, stafetës ose pajisjes së monitorimit.
- Klasa e saktësisë:Përcaktoni kërkesën e saktësisë sipas faktit nëse transformatori përdoret për matje, matje ose mbrojtje.
- Barra:Kontrolloni vlerësimin e kërkuar VA të qarkut dytësor.
- Dritarja kryesore:Sigurohuni që kablloja kryesore ose shiriti të mund të kalojë fizikisht përmes bërthamës.
- Mjedisi i instalimit:Konfirmoni kushtet e brendshme/të jashtme, temperaturën, lagështinë, ndotjen dhe mbrojtjen e disponueshme të rrethimit.
Për projektet më të mëdha elektrike, këto parametra duhet të rishikohen së bashku me dizajnin e plotë të mbrojtjes dhe matjes. Një transformator i rrymës i zgjedhur siç duhet ndihmon në parandalimin e papajtueshmërisë midis transformatorit dhe pajisjeve të monitorimit në rrjedhën e poshtme.
Cilat praktika instalimi duhet të ndiqen?
Instalimi i saktë është thelbësor si për sigurinë elektrike ashtu edhe për performancën e matjes. Përçuesi kryesor duhet të kalojë përmes qendrës së bërthamës siç specifikohet nga dizajni i produktit, duke ndihmuar në ruajtjen e shpërndarjes së synuar të fluksit magnetik.
- Konfirmoni vlerësimin e transformatorit përpara instalimit.
- Kontrolloni që përcjellësi kryesor të përshtatet saktë përmes dritares së bërthamës.
- Mbajeni përcjellësin të pozicionuar siç duhet brenda bërthamës.
- Sigurohuni që terminalet dytësore të jenë lidhur saktë.
- Ndiqni kërkesat e zbatueshme për tokëzimin dytësor.
- Mos përdorni një qark dytësor të transformatorit të rrymës në një gjendje të pasigurt të qarkut të hapur.
- Përdorni pajisje të përshtatshme montimi të izoluar kur kërkohet.
- Inspektoni terminalet dhe izolimin gjatë mirëmbajtjes së planifikuar.
Instalimi elektrik duhet të kryhet gjithmonë nga personel i kualifikuar duke ndjekur rregulloret lokale të zbatueshme, vizatimet e sistemit dhe udhëzimet e prodhuesit.
Pyetjet e bëra më shpesh
Cili është qëllimi kryesor i një transformatori të rrymës bërthamore?
Qëllimi i tij kryesor është të transformojë rrymën e lartë AC në një rrymë dytësore më të ulët që mund të përdoret për matje, matje, monitorim dhe mbrojtje rele.
Cilat opsione të rrymës dytësore janë të disponueshme për LMZC-10?
Informacioni i produktit LMZC-10 liston opsionet e rrymës dytësore 1A dhe 5A. Opsioni i duhur varet nga kërkesat e pajisjes matëse ose mbrojtëse të lidhur.
Për çfarë diapazoni të tensionit është projektuar transformatori?
LMZC-10 është menduar për sistemet e energjisë AC me tension operativ nën 35kV, me përshtatje të disponueshme për aplikacione të tilla si 10kV, 24kV dhe 35kV sipas kërkesave të projektit.
A mund të përdoret një dizajn përmes bërthamës për aplikime të rinovimit?
po. Një konfigurim i përshtatshëm me bërthamë ose me bërthamë të ndarë mund të jetë i dobishëm për projektet e rinovimit dhe mirëmbajtjes, sepse përçuesi kryesor mund të kalojë përmes transformatorit pa kërkuar një mbështjellje primare të dedikuar konvencionale. Fizibiliteti aktual i instalimit varet nga konfigurimi specifik i sistemit.
Cilat materiale janë përdorur në ndërtimin LMZC-10?
Transformatori përdor një bërthamë çeliku silikoni toroidal, mbështjellje dytësore bakri me përçueshmëri të lartë, izolim të derdhjes së rrëshirës epokside dhe një strehë ABS rezistente ndaj flakës.
A është produkti i përshtatshëm për instalim në natyrë?
Informacioni i referuar i produktit përshkruan kryesisht aplikacionet e brendshme. Prandaj, përdorimi i jashtëm duhet të vlerësohet sipas mbylljes, kushteve mjedisore, kërkesave të izolimit dhe konfigurimit specifik të projektit.
konkluzioni
Transformatori i rrymës përmes bërthamës ofron një qasje praktike ndaj matjes dhe mbrojtjes së rrymës në sistemet e shpërndarjes së energjisë duke përdorur kabllon ose zbarrën parësore si përcjellës kryesor përmes bërthamës magnetike. Për aplikimet që përfshijnë pajisjet komutuese, kabinetet e shpërndarjes, panelet matëse, nënstacionet dhe sistemet e energjisë industriale, është thelbësore përputhja e kujdesshme e rrymës parësore, tensionit, frekuencës, daljes dytësore, saktësisë, ngarkesës dhe dimensioneve të instalimit.
LMZC-10 i Anqiang Power kombinon një bërthamë çeliku silikoni toroidal, mbështjellje dytësore bakri, izolim me rrëshirë epokside dhe strehë kompakte për aplikime që kërkojnë kampionim dhe mbrojtje të besueshme të rrymës. Nëse jeni duke zgjedhur një transformator aktual për një instalim të ri, projekt rinovues ose sistem të personalizuar të shpërndarjes së energjisë, rishikoni specifikimet e Transformatorit të Rrymës Bërthamë dhena kontaktonime rrymën tuaj të vlerësuar, nivelin e tensionit, klasën e saktësisë, rrymën dytësore dhe kërkesat e instalimit për të diskutuar një zgjidhje të përshtatshme.
