Si prodhues profesional i pajisjeve të energjisë,Fuqia Anqiangsiguron një të besueshmeTransformatori aktual i sekuencës zeroprojektuar për të zbuluar rrymën e mbetur dhe për të mbështetur mbrojtjen nga defektet e tokës në sistemet e shpërndarjes së energjisë. Struktura e saj me bërthamë të ndarë, performanca e qëndrueshme magnetike dhe instalimi i përshtatshëm e bëjnë atë të përshtatshëm për aplikime mbrojtjeje dhe monitorimi ku zbulimi i shpejtë i defekteve dhe funksionimi i besueshëm janë thelbësorë.
Transformatori i rrymës me sekuencë zero është një transformator i specializuar i rrymës që përdoret për të zbuluar rrymën e mbetur ose me sekuencë zero të shkaktuar nga çekuilibri aktual dhe defektet e tokës. Ndryshe nga transformatorët e zakonshëm të rrymës që masin kryesisht rrymat individuale të fazës, kjo pajisje monitoron rrymën e kombinuar që kalon nëpër bërthamën e transformatorit. Under normal operating conditions, the vector sum of the monitored currents is close to zero. When an earth fault or leakage path occurs, the balance changes and a residual current is detected. This signal can then be transferred to a protection relay to initiate an appropriate protective action.
Për rrjetet industriale të shpërndarjes, nënstacionet, montimet e pajisjeve komutuese dhe projektet e rinovimit, zgjedhja e transformatorit të duhur kërkon vëmendje ndaj dizajnit të bërthamës, madhësisë së hapjes, izolimit, metodës së instalimit, saktësisë, përputhshmërisë së stafetës dhe kushteve mjedisore. Një transformator i rrymës me sekuencë zero i zgjedhur siç duhet mund të përmirësojë monitorimin e defekteve duke ndihmuar sistemet e mbrojtjes të përgjigjen në mënyrë më efektive.
Çfarë është një transformator i rrymës me sekuencë zero?
Si funksionon një transformator i rrymës me sekuencë zero?
Cilat janë tiparet kryesore të një transformatori modern të rrymës me sekuencë zero?
Ku përdoret një transformator i rrymës me sekuencë zero?
Si duhet të zgjidhni transformatorin e duhur?
Çfarë duhet të kihet parasysh gjatë instalimit?
Specifikimet e produktit dhe referenca e përzgjedhjes
Një transformator i rrymës me sekuencë zero, i quajtur shpesh një transformator i rrymës së ekuilibrit bazë ose transformator i rrymës së mbetur, është projektuar për të zbuluar çekuilibrin e rrymës brenda një qarku elektrik. Zbatimi i tij kryesor është identifikimi i rrymës së mbetur të lidhur me defektet e tokës, problemet e izolimit ose shtigjet e rrjedhjeve.
The operating concept is different from that of a conventional phase current transformer. Instead of measuring only one conductor, the conductors belonging to the protected circuit pass through the magnetic core. When the currents flowing through the conductors are balanced, their magnetic effects largely cancel each other. Kur një defekt bën që rryma të rrjedhë nëpër një rrugë të padëshiruar, një fushë magnetike e mbetur zhvillohet në bërthamë dhe dredha-dredha dytësore prodhon një sinjal përkatës.
Ky parim i funksionimit lejon transformatorin të punojë së bashku me reletë mbrojtëse dhe pajisje të tjera monitorimi. Për inxhinierët elektrikë dhe integruesit e sistemit, pajisja shërben si një komponent i rëndësishëm sensor brenda një skeme të përgjithshme të mbrojtjes nga defektet e tokës.
Parimi i punës është i lidhur ngushtë me Ligjin aktual të Kirchhoff-it. Në një qark të balancuar trefazor, shuma vektoriale e rrymave fazore është teorikisht zero:
Ia + Ib + Ic = 0
Rrjedhimisht, fluksi magnetik i gjeneruar brenda bërthamës minimizohet dhe prodhimi sekondar mbetet shumë i vogël.
Kur ndodh një defekt në tokë, një pjesë e rrymës largohet nga qarku i synuar përmes një rruge të padëshiruar. Prandaj, bilanci aktual është i shqetësuar:
Ia + Ib + Ic ≠ 0
Rryma e mbetur që rezulton krijon fluks magnetik në bërthamë. Dredha-dredha dytësore më pas gjeneron një sinjal elektrik që mund të zbulohet nga një stafetë mbrojtëse.
Një sekuencë tipike e mbrojtjes mund të përmblidhet si më poshtë:
Ky proces lejon një sistem mbrojtjeje të identifikojë rrymën e mbetur jonormale pa u mbështetur vetëm në matjet nga transformatorët individualë të rrymës fazore.

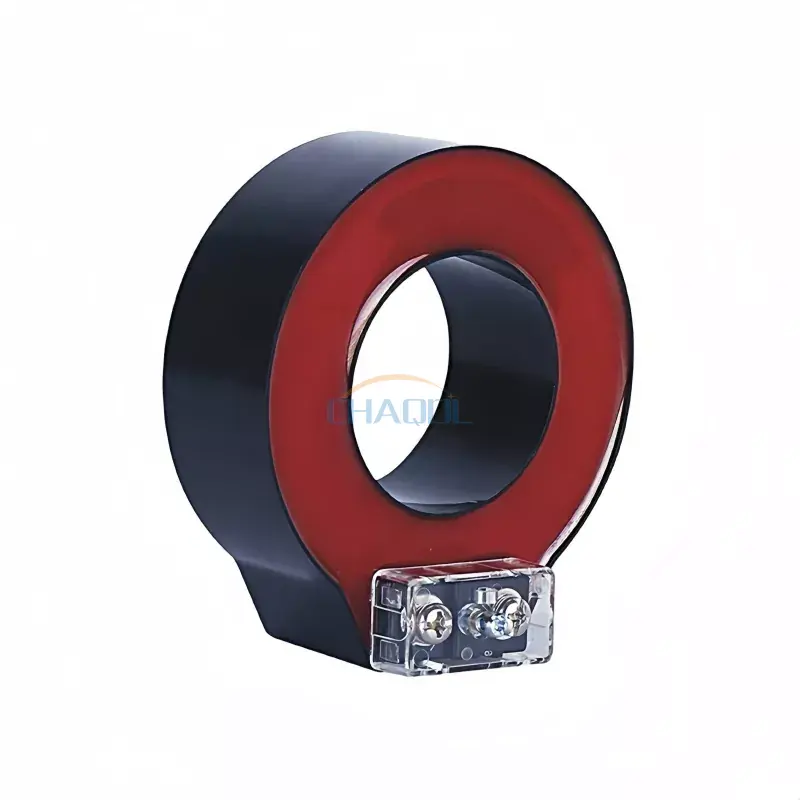

Për aplikimet elektrike industriale, ndërtimi mekanik dhe performanca elektromagnetike janë po aq të rëndësishme. Seria LXK e Anqiang Power përdor një dizajn me bërthamë të ndarë me derdhje me vakum rrëshirë epokside, duke lejuar që transformatori të instalohet rreth kabllove primare ekzistuese pa kërkuar heqjen e kabllove. Kjo mund të jetë veçanërisht e vlefshme për projektet e rinovimit dhe mirëmbajtjes ku minimizimi i kohës së ndërprerjes është një përparësi.
Gjatë vlerësimit të këtij lloji të transformatorit duhet të merren parasysh disa karakteristika:
Këto karakteristika i bëjnë dizajnet me bërthama të ndara veçanërisht praktike kur përmirësohen infrastrukturën ekzistuese elektrike pa modifikim të gjerë të qarkut primar.
Transformatori i rrymës me sekuencë zero mund të integrohet në një gamë të gjerë të sistemeve të shpërndarjes dhe mbrojtjes së energjisë. Roli i tij kryesor është të sigurojë informacione të rrymës së mbetur për pajisjet mbrojtëse ose monitoruese.
Aplikacionet tipike përfshijnë:
Për shembull, në një kabinet shpërndarës, transformatori mund të monitorojë përçuesit që ushqejnë një qark në rrjedhën e poshtme. Nëse përkeqësimi i izolimit bën që rryma të rrjedhë drejt tokës, rryma e mbetur që rezulton mund të zbulohet dhe të transmetohet në një rele mbrojtës. Rele më pas mund të përcaktojë nëse gjendja e matur kërkon ndërprerje të qarkut.
Kjo qasje është e vlefshme sepse zbulimi i hershëm i kushteve jonormale aktuale mund të ndihmojë në zvogëlimin e rrezikut të dëmtimit të pajisjeve, kohëzgjatjes së mosfunksionimit dhe incidenteve të sigurisë elektrike.
Zgjedhja e një transformatori të rrymës me sekuencë zero nuk duhet të bazohet vetëm në madhësinë e aperturës. Inxhinierët duhet të vlerësojnë së bashku sistemin elektrik, mjedisin e instalimit, stafetën mbrojtëse dhe rregullimin mekanik.
| Faktori i përzgjedhjes | Çfarë duhet marrë parasysh | Pse ka rëndësi |
|---|---|---|
| Hapja e bërthamës | Përputhni diametrin e brendshëm me rregullimin e kabllos ose të përcjellësit | Siguron instalim praktik dhe pastrim të mjaftueshëm |
| Tensioni i sistemit | Konfirmoni përputhshmërinë me sistemin elektrik | Mbështet izolimin e duhur dhe funksionimin e sigurt |
| Rryma e mbetur | Përcaktoni diapazonin e pritur të zbulimit | Ndihmon në sigurimin e ndjeshmërisë së përshtatshme mbrojtëse |
| Pajtueshmëria me rele | Kontrolloni kërkesat për daljen dytësore dhe reletë | Siguron që sistemi i mbrojtjes mund të interpretojë saktë sinjalin |
| Metoda e instalimit | Konsideroni ndërtimin me bërthamë të ngurtë ose me bërthamë të ndarë | Modelet me bërthama të ndara janë të dobishme për aplikimet e rinovimit |
| Kushtet e Mjedisit | Temperatura, niveli i ndotjes, lagështia dhe vendndodhja e instalimit | Mbështet funksionimin afatgjatë të besueshëm |
Për aplikimet e rinovimit, një transformator me bërthamë të ndarë mund të ofrojë një avantazh praktik të rëndësishëm sepse teknikët në përgjithësi mund ta instalojnë atë rreth një rregullimi ekzistues kabllor në vend që të çmontojnë plotësisht qarkun primar.
Instalimi i saktë është thelbësor për matje të besueshme të rrymës së mbetur. Përçuesi që kalon nëpër hapjen e transformatorit duhet të ndjekë dizajnin e mbrojtjes në mënyrë që transformatori të masë lidhjen e plotë të rrymës së qarkut të mbrojtur.
Para instalimit, inxhinierët duhet të verifikojnë:
Për serinë e referuar LXK, kushtet normale të funksionimit të deklaruara përfshijnë instalimin e brendshëm, një diapazon të temperaturës së ambientit nga -5°C deri në 40°C dhe mjedise jo korrozive dhe me ndotje të ulët. Inxhinierët duhet gjithmonë të konfirmojnë kushtet aktuale të projektit kundrejt dokumentacionit teknik të produktit të përzgjedhur përpara instalimit.

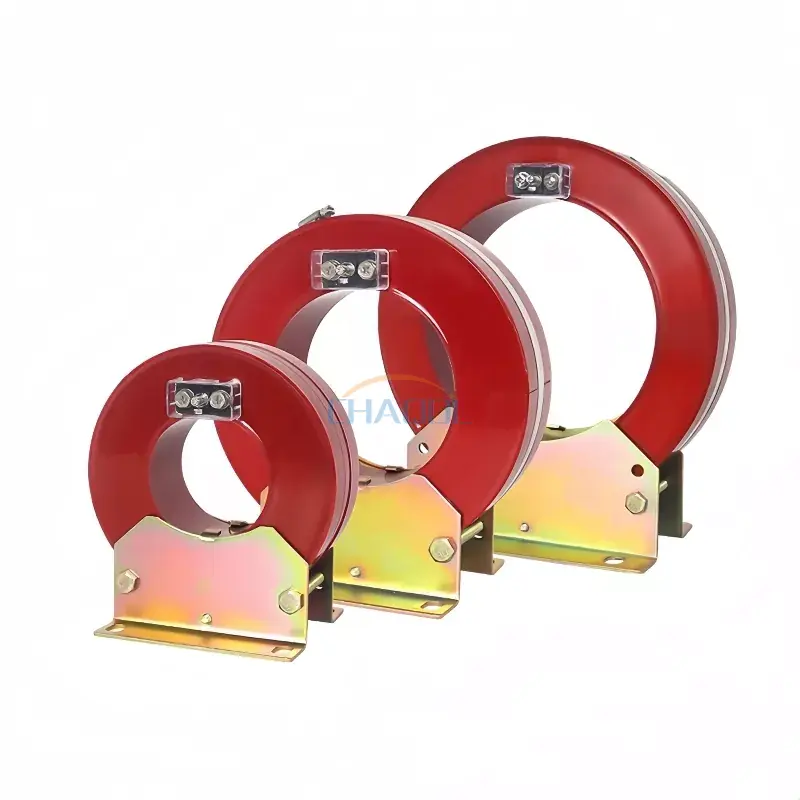

Seria LXK e Anqiang Power ofron opsione të shumta hapjeje për të akomoduar rregullime të ndryshme kabllore kryesore. Dimensionet e disponueshme variojnë nga afërsisht 80 mm në 300 mm, duke u dhënë inxhinierëve fleksibilitet kur integrojnë transformatorin në pajisjet ekzistuese të shpërndarjes.
| Model | Hapja D | Dimensioni E | Dimensioni L | Dimensioni L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 mm | 130 mm | 123 mm |
| LXK-100 | Φ100 | 58 mm | 130 mm | 122 mm |
| LXK-120 | Φ120 | 57 mm | 130 mm | 120 mm |
| LXK-150 | Φ150 | 58 mm | 190 mm | 123 mm |
| LXK-180 | Φ180 | 58 mm | 190 mm | 125 mm |
| LXK-200 | Φ200 | 60 mm | 280 mm | 129 mm |
| LXK-240 | Φ240 | 80 mm | 280 mm | 167 mm |
| LXK-260 | Φ260 | 55 mm | 280 mm | 120 mm |
| LXK-300 | Φ300 | 80 mm | 280 mm | 170 mm |
Për informacion të detajuar të produktit, inxhinierët mund të rishikojnëFaqja e produktit të Transformatorit aktual të Sekuencës Zerodhe krahasoni madhësitë e disponueshme të hapjes me kërkesat fizike të instalimit.
Qëllimi i tij kryesor është të zbulojë rrymën e mbetur ose me sekuencë zero të lidhur me defektet e tokës dhe rrjedhjet e rrymës. Dalja mund të lidhet me një stafetë mbrojtëse për monitorimin dhe izolimin e defekteve.
po. Një ndërtim me bërthamë të ndarë është veçanërisht i favorshëm për aplikimet e rinovimit dhe mirëmbajtjes, sepse transformatori mund të montohet rreth një kabllo ekzistuese pa kërkuar shkëputjen e kabllos parësore.
Një transformator konvencional i rrymës në përgjithësi mat rrymën në një përcjellës individual, ndërsa një transformator me sekuencë zero zbulon rrymën e mbetur që rezulton nga marrëdhënia vektoriale e përcjellësve që kalojnë nëpër bërthamën e tij.
Aplikacionet tipike përfshijnë kabinetet e shpërndarjes, nënstacionet, njësitë kryesore të unazave, sistemet e mbrojtjes së transformatorëve, montimet e komutuesve dhe panelet mbrojtëse të ndërprerësve.
Faktorë të rëndësishëm përfshijnë hapjen e bërthamës, kërkesat e sistemit elektrik, rrymën e pritur të mbetur, daljen dytësore, përputhshmërinë e releit, kërkesat e izolimit, metodën e instalimit dhe kushtet mjedisore.
A Zero Sequence Current Transformer is a critical sensing component for modern earth fault detection and electrical protection systems. Duke monitoruar rrymën e mbetur të krijuar kur ekuilibri normal i rrymës është i shqetësuar, ai u siguron releve mbrojtëse informacion të vlefshëm për identifikimin e kushteve jonormale të funksionimit. Split-core construction further improves installation flexibility, especially in retrofit and maintenance projects.
Për projektet që kërkojnë zbulim të besueshëm të rrymës së mbetur, Anqiang Power ofron zgjidhje të serisë LXK me madhësi të shumta hapjeje, derdhje me vakum me rrëshirë epokside, bërthama çeliku silikoni të mbështjellë të ftohtë dhe mbështjellje bakri pa oksigjen. Nëse jeni duke zgjedhur një transformator të përshtatshëm për një rrjet shpërndarës, montim komutues ose sistem mbrojtjeje,na kontaktonipër të diskutuar kërkesat tuaja teknike dhe për të gjetur një zgjidhje të përshtatshme të Transformatorit të Rrymës së Sekuencës Zero për aplikacionin tuaj.
