Ndërprerës qarku i llojit të rezervuarit 66 kV SF6

Ndërprerësi i qarkut SF6 i tipit të rezervuarit 66 KV (Modeli: LW36-66) është një ndërprerës i tensionit të lartë në natyrë i projektuar për sistemet e transmetimit dhe shpërndarjes së energjisë 66 KV me një frekuencë të vlerësuar AC 50 Hz. Duke përdorur gazin SF6 si mjet izolues dhe si mjet shuarjeje harku, ai siguron ndërprerje të besueshme, ndërprerje të defekteve dhe mbrojtje për nënstacionet, rrjetet e energjisë elektrike, objektet industriale dhe projektet e energjisë së rinovueshme. Ndërprerësi mund të përdoret gjithashtu si ndërprerës i lidhjes së autobusit dhe për aplikimet e ndërrimit të bankës së kondensatorëve.

I projektuar me një strukturë kompakte të rezervuarit të gjallë, LW36-66 minimizon hapësirën e instalimit duke ofruar performancë të jashtëzakonshme elektrike dhe besueshmëri afatgjatë operacionale. Mekanizmi i tij i avancuar i funksionimit të pranverës, shkalla e ulët e rrjedhjeve SF6 dhe dizajni miqësor për mirëmbajtjen e bëjnë atë një zgjidhje ideale për rrjetet moderne të transmetimit të tensionit të lartë që kërkojnë funksionim të sigurt, efikas dhe të qëndrueshëm.

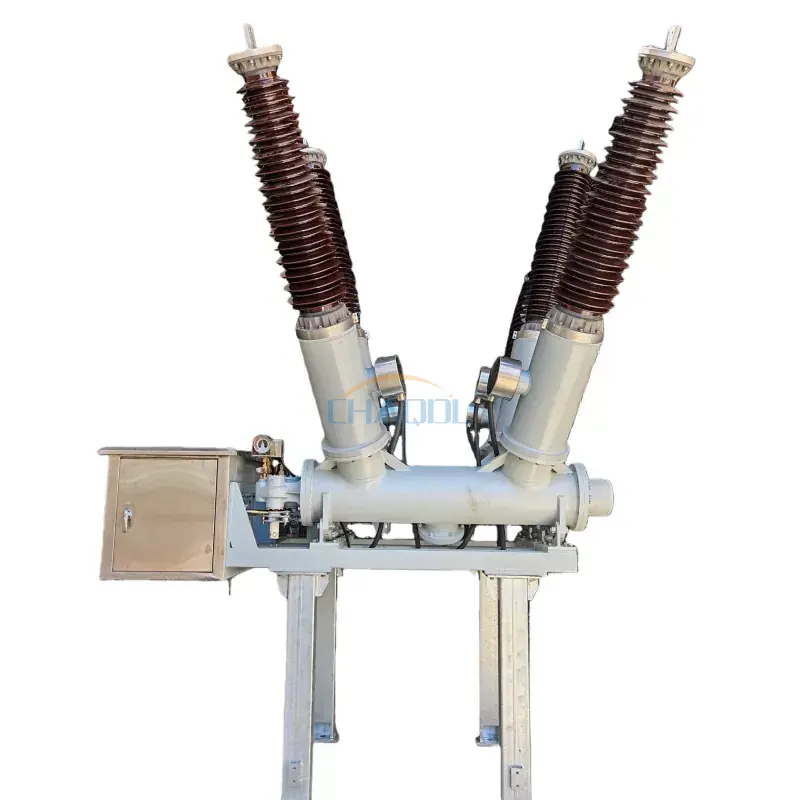

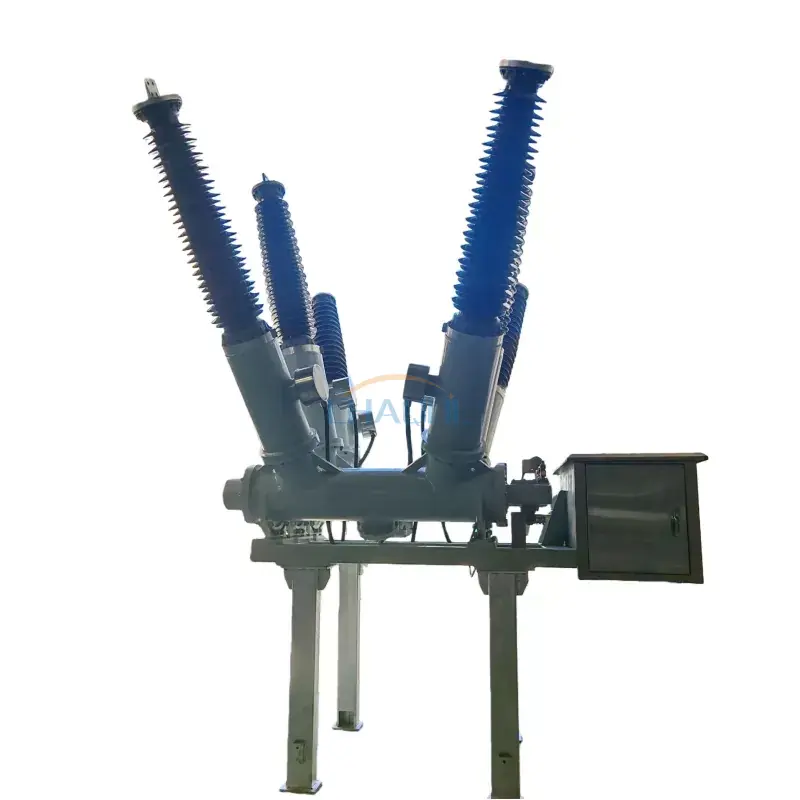

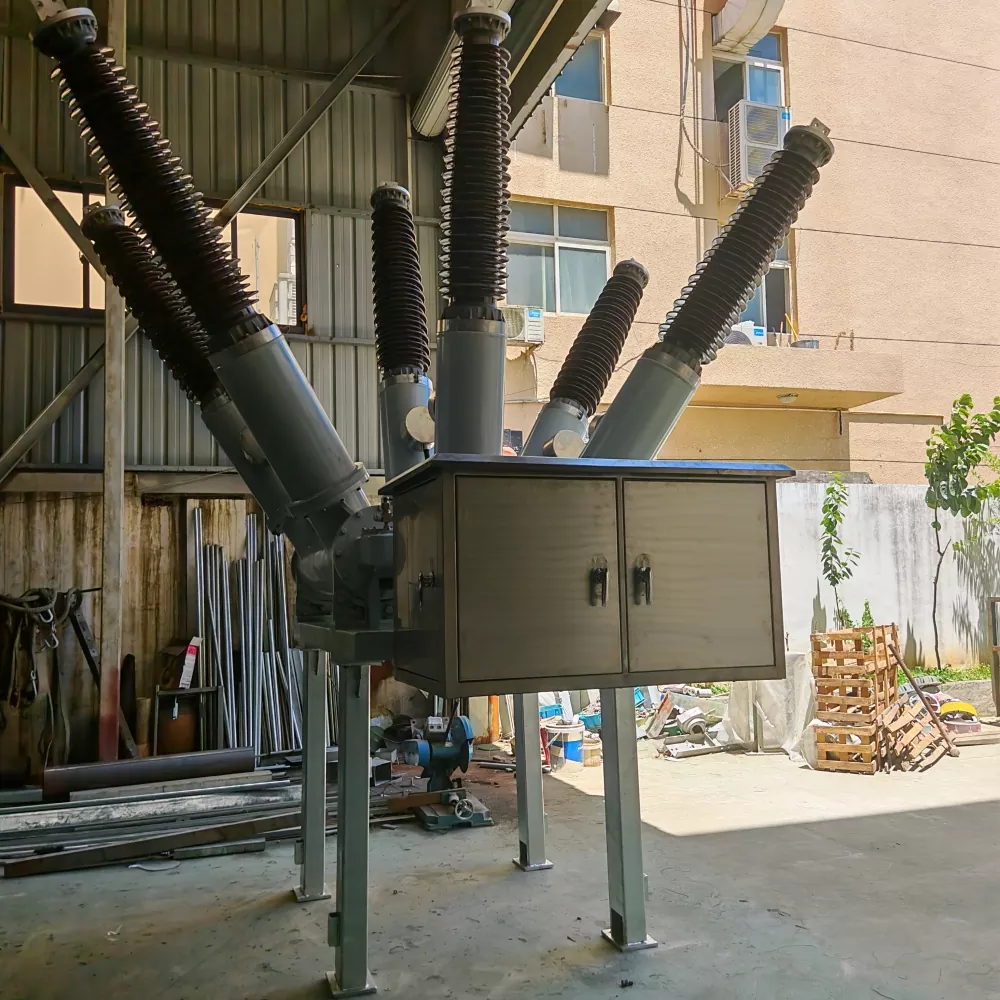

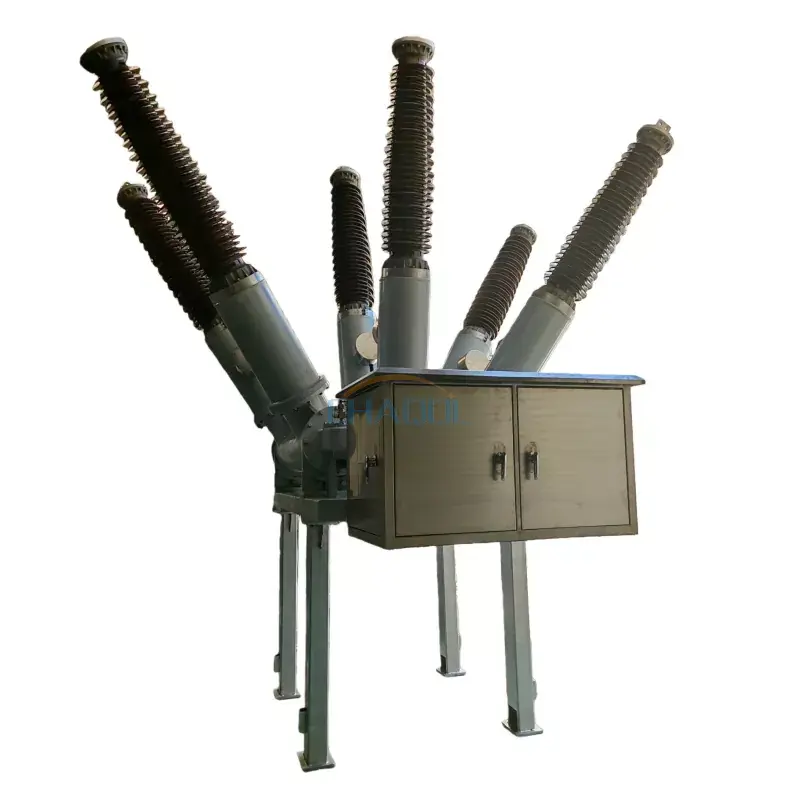

Foto aktuale e produktit

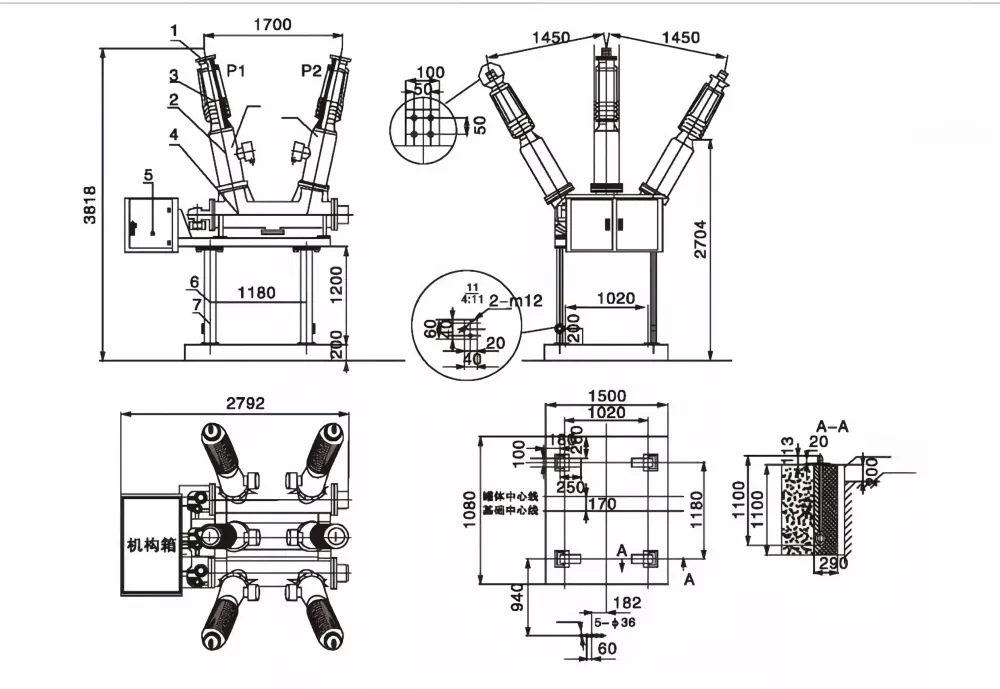

Diagrami i dimensioneve të produktit

Struktura kryesore

• Bllok terminali njëfazor prej alumini i veshur me argjend për përçueshmëri të shkëlqyer elektrike.
• Tufa dalëse prej porcelani me rezistencë të lartë me performancë superiore izolimi.
• Transformator i integruar i rrymës (CT) për mbrojtje dhe matje.
• Dhoma e shuarjes së harkut SF6 e montuar në dysheme me aftësi të lartë ndërprerjeje.
• Kabineti i mekanizmit që integron mekanizmin e funksionimit të sustës dhe komponentët e kontrollit sekondar.
• Mbështetje çeliku me kanal të galvanizuar të rëndë për instalim të qëndrueshëm.
• Terminalë të shumtë tokëzues për siguri të përmirësuar funksionale.

Karakteristikat e produktit

• Rryma e vlerësuar deri në3150A, i përshtatshëm për aplikime të transmetimit të ngarkesave të rënda.
• Teknologjia e avancuar e izolimit të gazit SF6 siguron forcë të shkëlqyer dielektrike dhe shuarje të besueshme të harkut.
• Qëndrueshmëri e gjatë elektrike me aftësi ndërprerjeje defekti 31,5 kA dhe deri në 10,000 operacione mekanike.
• Shkalla vjetore e rrjedhjes së gazit SF6 nën 0.5%, duke reduktuar kërkesat e mirëmbajtjes dhe duke siguruar besueshmëri afatgjatë të vulosjes.
• TëNdërprerës qarku i llojit të rezervuarit 66 kV SF6është projektuar për mjedise të rënda të jashtme, duke mbështetur nivelin e ndotjes IV dhe temperaturat e ambientit nga -40°C në +40°C.
• Ndërtimi kompakt i tipit të rezervuarit zvogëlon hapësirën e instalimit duke përmirësuar stabilitetin mekanik.
• I përshtatshëm për monitorimin në distancë, automatizimin e nënstacionit dhe aplikacionet moderne të rrjetit inteligjent.

Specifikimet Teknike

Specifikimet e Mekanizmit Operativ

Aplikacionet

TëNdërprerës qarku i llojit të rezervuarit 66 kV SF6përdoret gjerësisht në sistemet e transmetimit dhe shpërndarjes së energjisë me tension të lartë, ku ndërrimi dhe mbrojtja e besueshme janë thelbësore.

• Nënstacionet 66 KV
• Rrjetet e transmetimit dhe shpërndarjes së shërbimeve
• Impiante të prodhimit të energjisë
• Integrimi i rrjetit të energjisë së rinovueshme
• Sistemet industriale të shpërndarjes së energjisë
• Ndërrimi i bankës së kondensatorit
• Mbrojtja e lidhjes së autobusit dhe ushqyesit
• Projektet e automatizimit të rrjetit inteligjent dhe nënstacionit

Parimi i Punës

Ndërprerësi i qarkut SF6 i tipit të rezervuarit 66 KV përdor gazin heksafluorid squfuri (SF6) si mjet izolues dhe shuarës të harkut. Kur kontaktet ndahen gjatë një operacioni komutues, krijohet një hark elektrik. Gazi SF6 me presion të lartë ftohet dhe dejonizon me shpejtësi harkun, duke lejuar që rryma e defektit të ndërpritet në mënyrë të sigurt dhe efikase. Mekanizmi i funksionimit të sustave të ngarkuara me motor siguron hapje dhe mbyllje të shpejtë, duke siguruar mbrojtje të besueshme për sistemet elektrike të tensionit të lartë.

Pyetjet e bëra më shpesh

Për çfarë përdoret një ndërprerës SF6 i llojit të rezervuarit 66 KV?

Përdoret për kalimin, mbrojtjen dhe ndërprerjen e defekteve në sistemet e transmetimit dhe shpërndarjes 66 KV, duke ndihmuar në ruajtjen e funksionimit të sigurt dhe të besueshëm të nënstacioneve dhe rrjeteve të energjisë.

Cilat janë avantazhet e një ndërprerësi të tipit të rezervuarit SF6?

Ndërprerësit e tipit të rezervuarit SF6 ofrojnë performancë të shkëlqyer izolimi, kapacitet të lartë ndërprerës, strukturë kompakte, kërkesa të ulëta mirëmbajtjeje dhe jetë të gjatë shërbimi mekanik.

A mund të përdoret ky ndërprerës për ndërrimin e bankës së kondensatorëve?

po. LW36-66 është i përshtatshëm për ndërrimin e bankës së kondensatorëve, aplikimet e lidhjes së autobusit dhe mbrojtjen e linjave të transmetimit të tensionit të lartë.

A është ndërprerësi i qarkut i përshtatshëm për ambiente të vështira të jashtme?

po. Është projektuar për të funksionuar në mënyrë të besueshme në kushtet e Nivelit IV të Ndotjes dhe temperaturat e ambientit që variojnë nga -40°C deri në +40°C, duke e bërë atë të përshtatshëm për instalime të vështira në natyrë.
