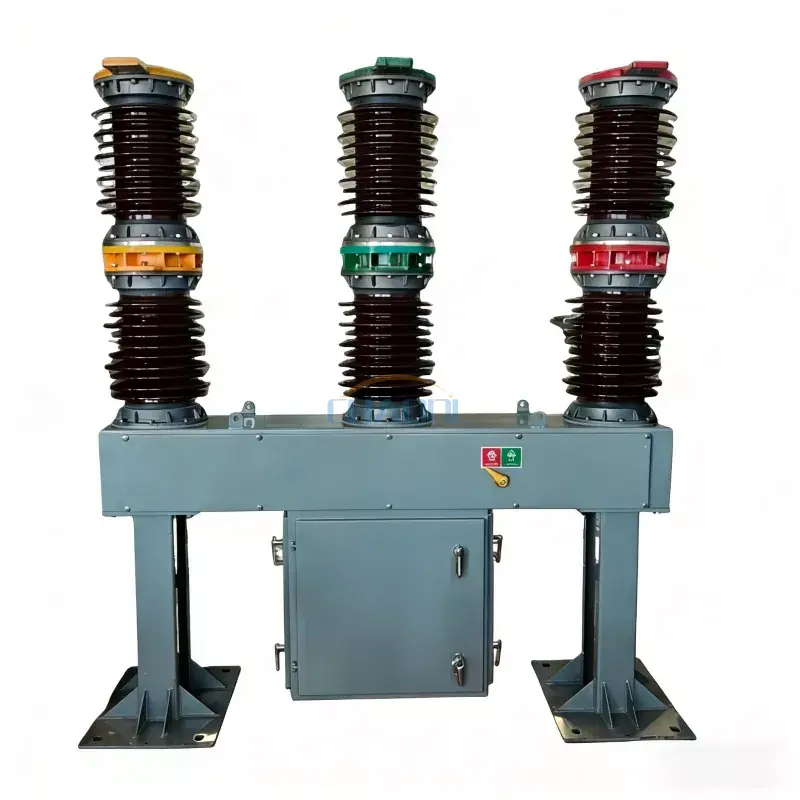

Ndërprerës i tensionit të lartë në natyrë 27.5 kV

Ndërprerësi i qarkut të tensionit të lartë 27,5 kV (Modeli: ZW7-27,5) është një ndërprerës me vakum të jashtëm me performancë të lartë i krijuar për sistemet e energjisë tërheqëse hekurudhore, nënstacionet, rrjetet e shpërndarjes së shërbimeve dhe aplikimet e energjisë industriale. I pajisur me një ndërprerës vakumi të cilësisë së lartë dhe një mekanizëm funksionimi pa mirëmbajtje, ai siguron ndërrim të besueshëm, mbrojtje nga mbingarkesa dhe ndërprerje nga qarku i shkurtër për sistemet elektrike të tensionit të mesëm.

I projektuar për funksionim afatgjatë në natyrë, ndërprerësi ofron performancë të shkëlqyer izolimi, kapacitet të lartë thyerjeje dhe qëndrueshmëri të jashtëzakonshme mekanike. Vlerësimet standarde të tensionit përfshijnë 24kV, 27.5kV, 33kV dhe 40.5kV, ndërsa konfigurimet e personalizuara janë të disponueshme për të përmbushur kërkesat specifike të projektit, vizatimet dhe specifikimet teknike.

Seria ZW7 kombinon ndërtimin kompakt, funksionimin e besueshëm dhe personalizimin fleksibël, duke e bërë atë një zgjidhje ideale për projektet e elektrifikimit hekurudhor, nënstacionet e shërbimeve, sistemet e energjisë së rinovueshme dhe rrjetet industriale të shpërndarjes që kërkojnë mbrojtje të sigurt dhe efikase të energjisë.

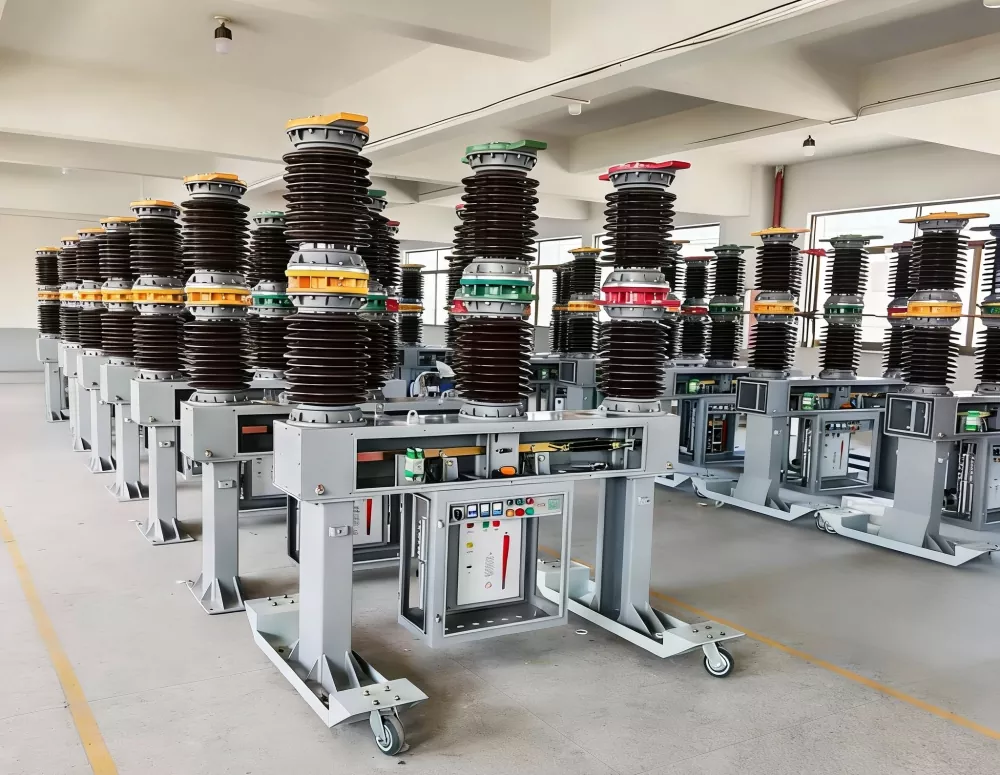

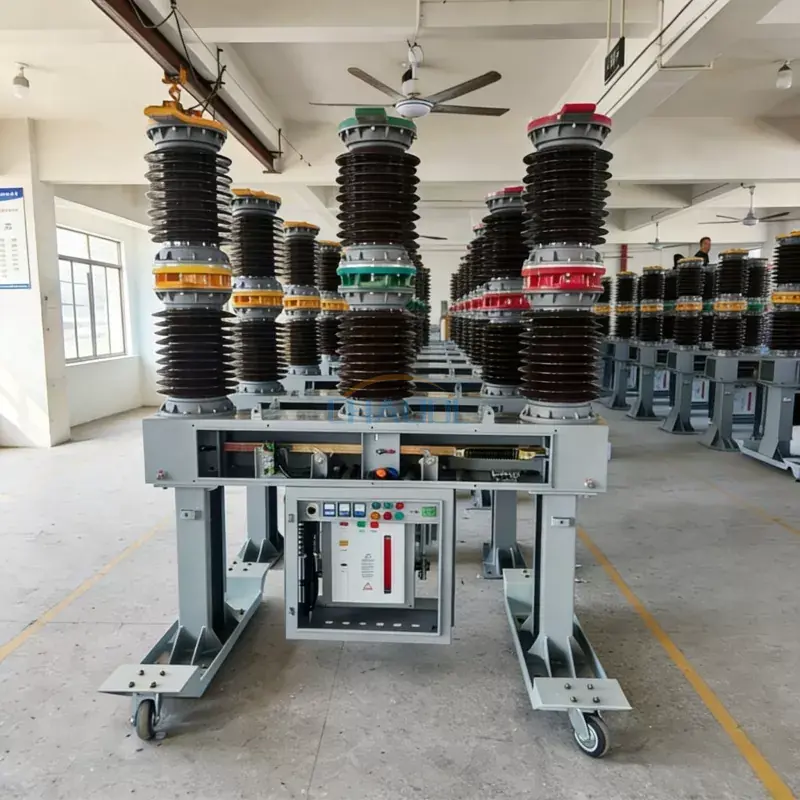

Fotot e montimit të produktit

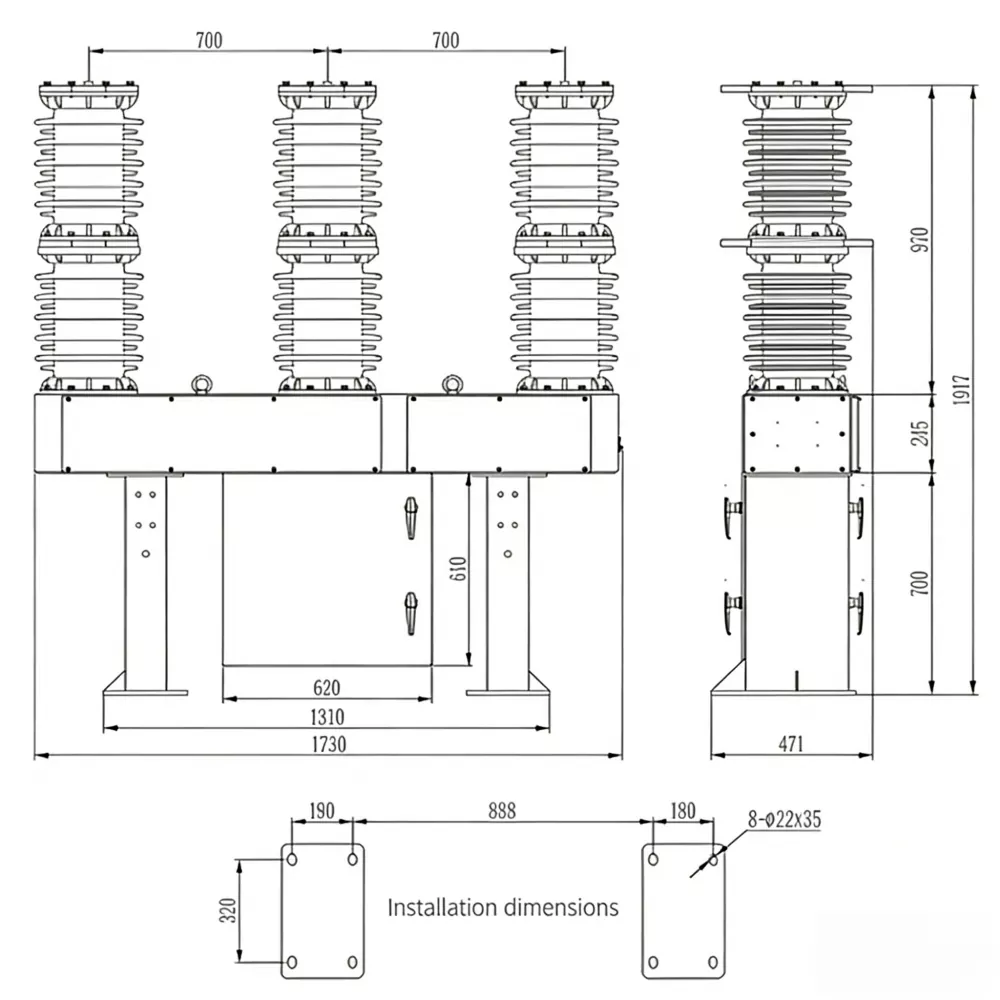

Diagrami i dimensioneve të produktit

Karakteristikat e produktit

• Teknologjia e avancuar e ndërprerjes së vakumit siguron shuarje të shpejtë të harkut dhe izolim të besueshëm të defekteve.
• Mekanizmi i funksionimit të sustave pa mirëmbajtje redukton kostot e funksionimit dhe përmirëson besueshmërinë afatgjatë.
• E disponueshme në nivele të shumta të tensionit duke përfshirë 24kV, 27.5kV, 33kV dhe 40.5kV.
• Kapacitet i lartë i ndërprerjes së qarkut të shkurtër deri në 31,5 kA për aplikime të kërkuara të shpërndarjes së energjisë.
• Dizajn kompakt i jashtëm me rezistencë të shkëlqyer ndaj lagështirës, ​​ndotjes dhe kushteve të vështira të motit.
• Mbështet dizajnin strukturor të personalizuar, dimensionet e montimit dhe parametrat elektrikë sipas vizatimeve të klientit.
• Jeta e gjatë mekanike deri në 10,000 operacione siguron performancë të besueshme gjatë gjithë ciklit jetësor të pajisjes.
• I përshtatshëm për funksionim në distancë dhe integrim me sistemet moderne të automatizimit të nënstacioneve.

Parametrat Teknikë

Aplikacionet

TëNdërprerës i tensionit të lartë në natyrë 27.5 kVpërdoret gjerësisht në sistemet e energjisë me tension të mesëm që kërkojnë ndërrim, mbrojtje dhe kontroll të besueshëm.

• Nënstacionet tërheqëse hekurudhore
• Sistemet e furnizimit me energji elektrike katenare ajrore hekurudhore
• Rrjetet e shpërndarjes së energjisë elektrike komunale
• Nënstacionet elektrike
• Sistemet industriale të shpërndarjes së energjisë
• Projektet e energjisë së erës dhe diellore
• Objektet minerare dhe industriale të rënda
• Infrastruktura elektrike urbane dhe rurale

Parimi i Punës

Ndërprerësi i qarkut të tensionit të lartë 27,5 kV përdor një ndërprerës të mbyllur vakum për të shuar harqet elektrike të krijuara gjatë operacioneve të ndërrimit. Kur ndodh një defekt, mekanizmi i funksionimit ndan me shpejtësi kontaktet, duke lejuar që dhoma e vakumit të ndërpresë rrymën e defektit në mënyrë efikase pa përdorimin e vajit izolues ose gazit SF6. Ky dizajn minimizon kërkesat e mirëmbajtjes ndërkohë që siguron forcë të lartë dielektrike, performancë të shkëlqyeshme të ndërrimit dhe jetë të gjatë shërbimi.

Ndërtimi i tij modular gjithashtu mbështet vlerësimet e përshtatura të tensionit, mekanizmat e funksionimit, konfigurimet e izolimit dhe dimensionet e instalimit për të përmbushur kërkesat e projekteve të ndryshme të shërbimeve dhe hekurudhave në mbarë botën.

Pyetjet e bëra më shpesh

Për çfarë përdoret një ndërprerës i tensionit të lartë të jashtëm 27,5 kV?

Është projektuar për të mbrojtur dhe kontrolluar sistemet elektrike të tensionit të mesëm duke ndërprerë rrymat e ngarkesës, mbingarkesat dhe defektet e qarkut të shkurtër në rrjetet e energjisë hekurudhore, komunale dhe industriale.

Pse të përdorni një ndërprerës vakum në vend të një ndërprerës vaji?

Ndërprerësit me vakum ofrojnë shuarje më të shpejtë të harkut, jetë më të gjatë shërbimi, kërkesa më të ulëta për mirëmbajtje, performancë të përmirësuar mjedisore dhe besueshmëri më të lartë operacionale.

A mund të personalizohet ndërprerësi?

po. Vlerësimet e tensionit, strukturat e montimit, mekanizmat e funksionimit, konfigurimet e izolimit dhe parametrat e tjerë teknikë mund të personalizohen sipas vizatimeve të projektit dhe specifikimeve të klientit.

Cilat industri përdorin zakonisht këtë ndërprerës?

Përdoret gjerësisht në elektrifikimin hekurudhor, nënstacionet e shërbimeve, projektet e energjisë së rinovueshme, shpërndarjen e energjisë industriale, operacionet e minierave dhe ndërtimin e infrastrukturës.
