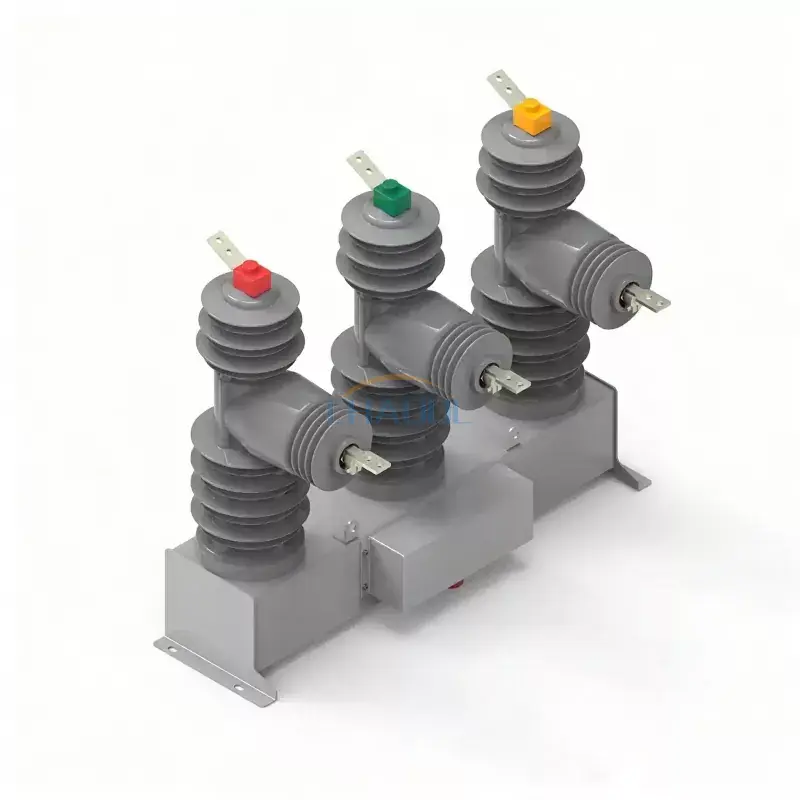

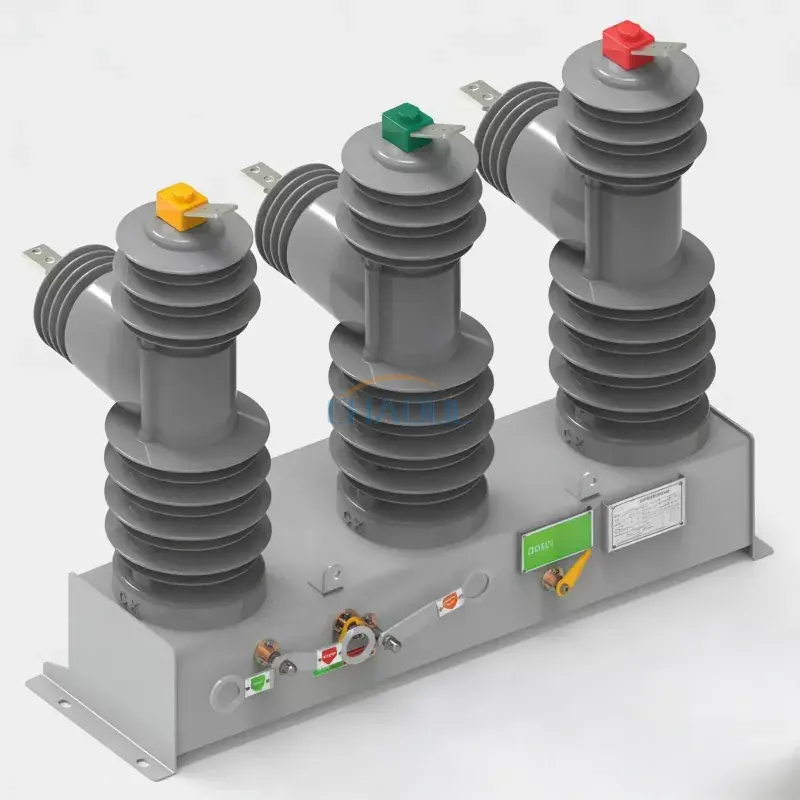

Ndërprerës qarku i tensionit të lartë 24 kV i montuar në shtyllë

Ndërprerësi i qarkut të tensionit të lartë 24 kV i montuar në pole është një ndërprerës me vakum të jashtëm të serisë ZW32-24 i krijuar për sistemet e shpërndarjes së energjisë me tension të mesëm. Përdoret gjerësisht për ndërrimin e rrymave të ngarkesës, ndërprerjen e rrymave të mbingarkesës dhe pastrimin e defekteve të qarkut të shkurtër në rrjetet elektrike. Duke shfaqur teknologji të avancuar të ndërprerjes së vakumit, një strukturë rezistente ndaj korrozionit dhe mekanizma të besueshëm funksionimi, ky ndërprerës siguron funksionim të sigurt dhe të qëndrueshëm në nënstacione, objekte industriale, projekte të energjisë së rinovueshme dhe sistemet e shpërndarjes së shërbimeve.

Si prodhues profesionist i ndërprerësve me vakum 24 kV, ne ofrojmë zgjidhje të qëndrueshme dhe me performancë të lartë për ndërmarrjet e energjisë elektrike, kontraktorët elektrikë, projektet EPC dhe operatorët e rrjeteve të shpërndarjes në mbarë botën.

Çfarë është një ndërprerës i tensionit të lartë 24 kV i montuar në shtyllë?

Një ndërprerës me vakum 24 kV (VCB) është një pajisje komutuese e tensionit të mesëm në natyrë e instaluar në shtyllat e shërbimeve për të mbrojtur sistemet e shpërndarjes së energjisë nga mbingarkesat, qarqet e shkurtra dhe defektet elektrike. Ndërprerësi përdor ndërprerësit e vakumit për të shuar harqet me shpejtësi dhe siguri, duke siguruar performancë të shkëlqyer izolimi dhe jetë të gjatë shërbimi.

Krahasuar me ndërprerësit tradicional të vajit dhe ndërprerësit SF6, ndërprerësit me vakum ofrojnë avantazhe të rëndësishme duke përfshirë kërkesa më të ulëta për mirëmbajtje, mirëdashësi mjedisore, besueshmëri më të lartë operacionale dhe jetë më të gjatë mekanike.

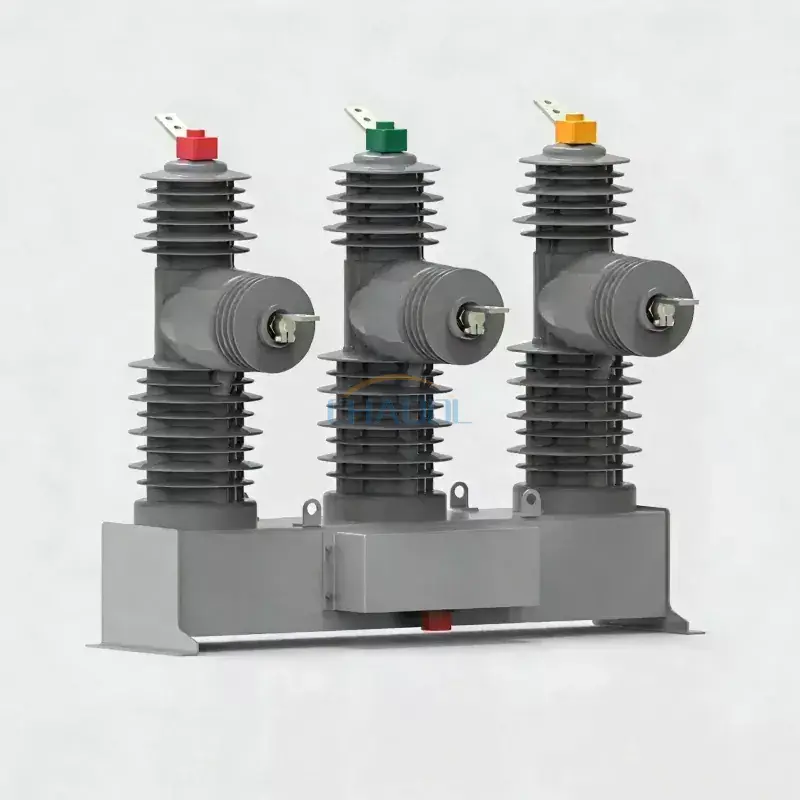

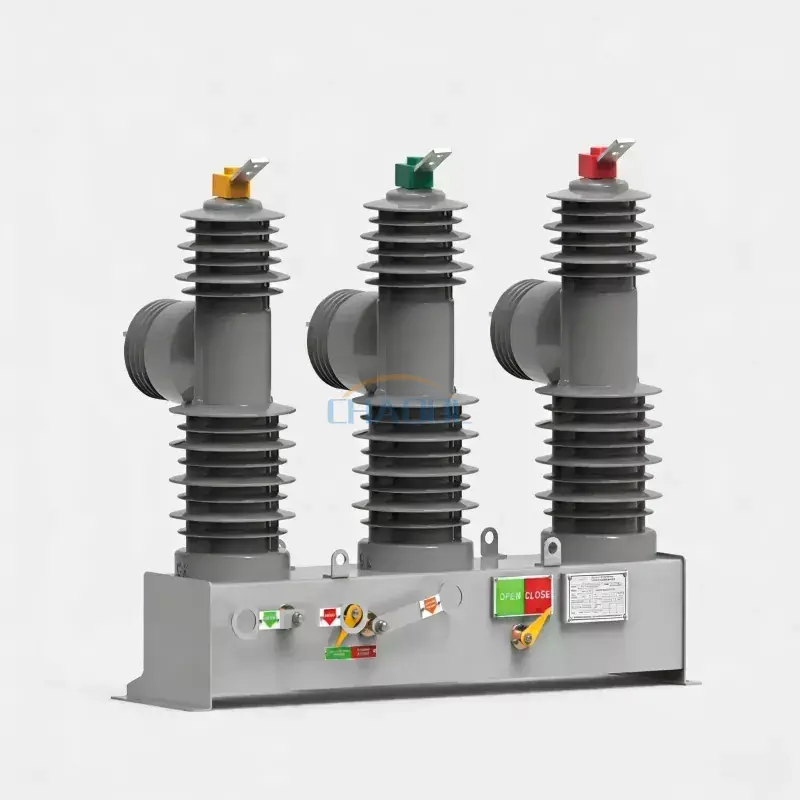

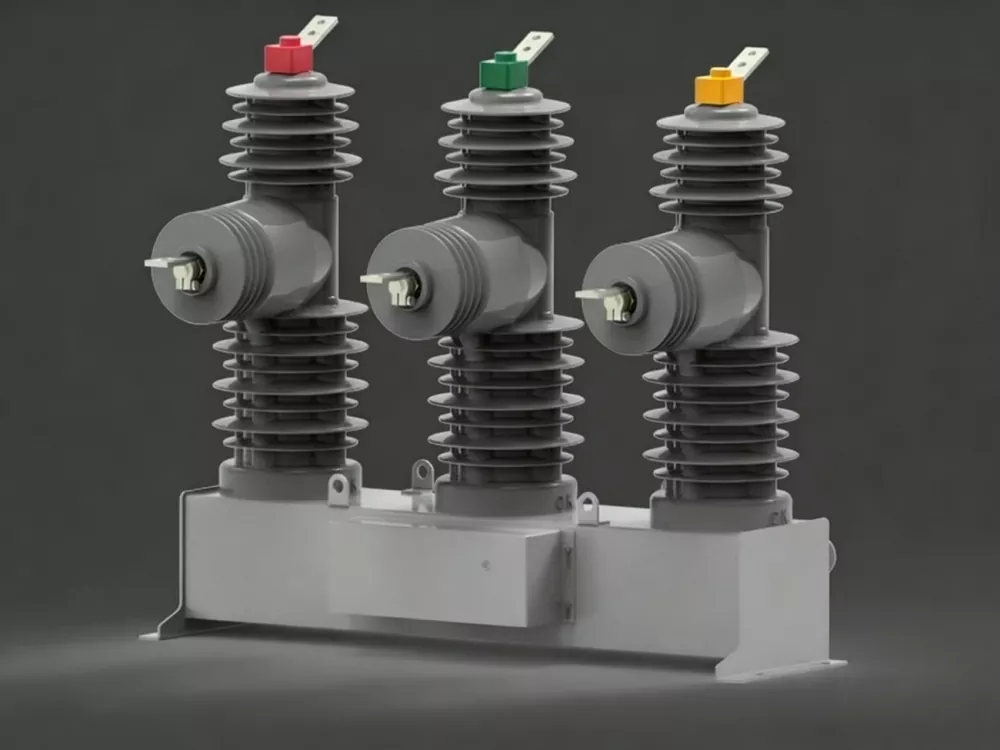

Diagrami i pamjes

Struktura kompakte e montuar në shtyllë është projektuar për instalim në natyrë dhe funksionim afatgjatë në kushte të vështira mjedisore. Ndërtimi i tij i fortë siguron rezistencë të shkëlqyer ndaj lagështirës, ​​pluhurit, rrezatimit ultravjollcë dhe korrozionit.

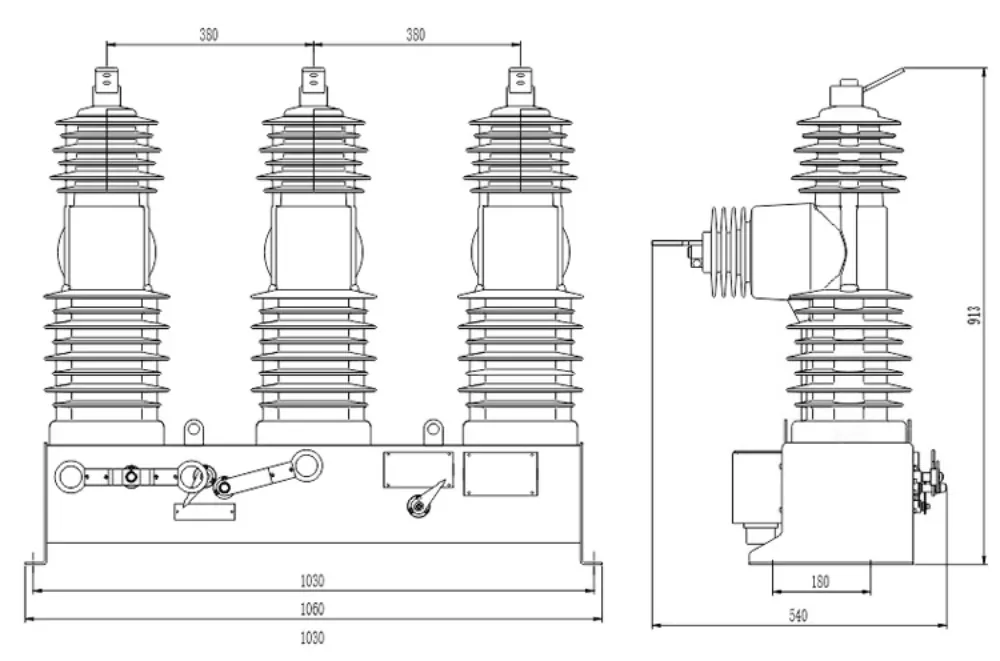

Diagrami i dimensioneve të produktit

Dizajni strukturor i optimizuar minimizon kërkesat e hapësirës së instalimit duke ruajtur performancën e lartë të izolimit dhe sigurinë operacionale. Madhësia kompakte gjithashtu redukton kostot e transportit dhe instalimit.

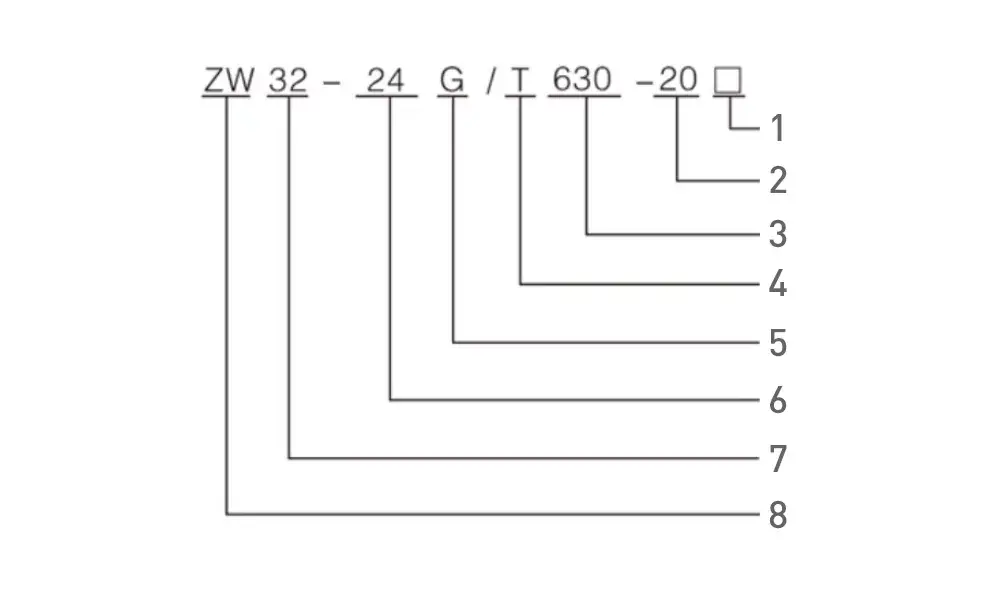

Parametrat Teknikë

1. Me operim elektrik

2. Rryma e vlerësuar e ndërprerjes së qarkut të shkurtër (KA)

3. Rryma e vlerësuar (A)

4. Mekanizmi i funksionimit të pranverës

5. Me çelës izolues

6. Tensioni nominal (KV)

7. Numri serial i projektimit

8. Ndërprerës me vakum të jashtëm

Karakteristikat kryesore

Teknologji e avancuar e shuarjes së harkut me vakum

Ndërprerësi i vakumit shuan shpejt harqet elektrikë gjatë operacioneve të ndërrimit, duke përmirësuar ndjeshëm sigurinë dhe duke reduktuar konsumin e kontaktit. Kjo teknologji siguron forcë të shkëlqyer dielektrike dhe performancë të besueshme të ndërprerjes gjatë gjithë ciklit jetësor të produktit.

Kapaciteti i lartë i ndërprerjes së qarkut të shkurtër

Me një rrymë të vlerësuar të ndërprerjes së qarkut të shkurtër deri në 25 kA, ndërprerësi mund të izolojë në mënyrë efektive defektet dhe të mbrojë pajisjet elektrike të vlefshme nga dëmtimet e shkaktuara nga kushtet jonormale të rrymës.

Përshtatshmëri e shkëlqyer mjedisore në natyrë

Strehimi është prodhuar nga çeliku inox me cilësi të lartë ose çeliku i veshur me Dacromet dhe i përfunduar me veshje rezistente ndaj UV. Kjo siguron mbrojtje superiore kundër korrozionit, spërkatjes me kripë, lagështisë, pluhurit dhe kushteve të vështira të motit.

Mekanizëm i besueshëm i funksionimit të pranverës

Mekanizmi që funksionon me susta ofron performancë të shpejtë të hapjes dhe mbylljes me zhurmë të ulët të funksionimit dhe rikthim minimal. Siguron funksionim të qëndrueshëm mekanik dhe jetëgjatësi të gjatë shërbimi.

Konsumi i ulët i energjisë

Mekanizmi i funksionimit kërkon më pak se 70 W fuqi të jashtme, duke e bërë atë të përshtatshëm për instalime në distancë dhe integrim të lehtë me sistemet rezervë të energjisë.

Aplikacionet

Ndërprerësi me vakum të jashtëm 24 kV përdoret gjerësisht në:

• Rrjetet e shpërndarjes së energjisë
• Nënstacionet elektrike
• Ndërmarrjet industriale dhe minerare
• Projektet e elektrifikimit rural
• Stacionet e energjisë diellore fotovoltaike
• Sistemet e prodhimit të energjisë së erës
• Projektet e automatizimit të rrjetit inteligjent
• Sistemet e transmetimit dhe shpërndarjes së shërbimeve

Karakteristikat strukturore

1. Mbyllje me forcë të lartë
Rrethimi miraton konstruksion prej çeliku inox ose pllakë çeliku të trajtuar posaçërisht. Trajtimi i avancuar kundër korrozionit përmirëson ndjeshëm rezistencën ndaj plakjes së mjedisit dhe ekspozimit kimik.

2. Shtyllë izoluese gome silikoni
Shtylla e izoluar APG është e kapsuluar me gomë silikoni me performancë të lartë, duke ofruar karakteristika të jashtëzakonshme izolimi, aftësi kundër kondensimit dhe besueshmëri afatgjatë.

3. Njësia e ndërprerësve vakum
Ndërprerësi i vakumit shërben si komponenti kryesor i ndërrimit dhe siguron ndërprerje të besueshme të rrymës me kërkesa minimale për mirëmbajtje.

4. Përputhshmëria e kontrollit inteligjent
Kontrollorët inteligjentë opsionalë mund të integrohen për monitorimin në distancë, zbulimin e defekteve, ndërrimin në distancë dhe komunikimin e sistemit SCADA.

Përfitimet për përdoruesit e shërbimeve dhe industriale

• Izolim i shpejtë i defekteve dhe besueshmëri e përmirësuar e sistemit
• Reduktuar kostot e mirëmbajtjes dhe operimit
• Jetë e gjatë e shërbimit mekanik dhe elektrik
• Siguri e lartë operacionale dhe performancë komutuese
• Teknologji e ndërprerjes së vakumit miqësor ndaj mjedisit
• I përshtatshëm për ambiente të vështira të jashtme
• Instalim dhe mirëmbajtje e lehtë
• Rrjeti inteligjent dhe pajtueshmëria me SCADA

Kërkesat e mjedisit të instalimit

Për performancë optimale, ndërprerësi i montuar në shtyllë 24 kV duhet të instalohet në kushtet e mëposhtme:

• Temperatura e ambientit midis -30°C dhe +40°C
• Lartësia mbi 1500 metra
• Asnjë dridhje e fortë ose goditje mekanike
• Nuk ka gazra shumë gërryes ose mjedise shpërthyese
• Tokëzimi i duhur sipas standardeve elektrike

Pse të zgjidhni ndërprerësin tonë të tensionit të lartë 24 kV të montuar në shtyllë?

• Prodhues profesional i komutuesve të tensionit të mesëm
• Kontroll i rreptë i cilësisë dhe testimi në fabrikë
• Shërbimet e personalizimit OEM dhe ODM
• Teknologji e besueshme e ndërprerësve me vakum
• Çmime konkurruese direkt nga fabrika
• Mbështetje e shpejtë e shpërndarjes globale
• Asistencë teknike gjithëpërfshirëse
• Shërbim afatgjatë pas shitjes

Pyetjet e bëra më shpesh

Cili është funksioni kryesor i ndërprerësit të tensionit të lartë të montuar në pole 24 kV?

Përdoret për të ndërruar rrymat e ngarkesës, për të ndërprerë rrymat e mbingarkesës dhe për të izoluar defektet e qarkut të shkurtër në sistemet e shpërndarjes së energjisë me tension të mesëm.

A mund të kontrollohet ndërprerësi nga distanca?

po. Njësitë opsionale të kontrollit inteligjent mund të mbështesin funksionimin në distancë, monitorimin, diagnostikimin e defekteve dhe komunikimin SCADA.

A është ky ndërprerës i përshtatshëm për projekte të energjisë diellore dhe të erës?

po. Përdoret gjerësisht në termocentralet e energjisë së rinovueshme, duke përfshirë fermat diellore fotovoltaike, fermat e erës dhe projektet e ruajtjes së energjisë.

Cilat janë avantazhet e ndërprerësve me vakum mbi ndërprerësit SF6?

Ndërprerësit me vakum janë miqësore me mjedisin, kërkojnë më pak mirëmbajtje, kanë jetë më të gjatë shërbimi dhe eliminojnë nevojën për trajtimin e gazit SF6.

A mbështesni OEM dhe specifikimet e personalizuara?

po. Ne mund të ofrojmë konfigurime të personalizuara, mekanizma funksionimi, kontrollues inteligjentë dhe shërbime të markës sipas kërkesave të projektit.
