Ndërprerës i Nënstacionit 40.5 KV Me Transformator Rrymë

Ndërprerësi i qarkut të nënstacionit ZW7-40.5 40.5KV me transformator rrymë është një ndërprerës me vakum të jashtëm me tension të lartë i krijuar për nënstacione, termocentrale, objekte industriale dhe rrjete të shpërndarjes së energjisë urbane ose rurale. Ai kombinon një ndërprerës vakum me performancë të lartë me transformatorë të integruar të rrymës për të siguruar funksione të besueshme komutimi, mbrojtjeje, matjeje dhe kontrolli për sistemet elektrike të tensionit të mesëm dhe të lartë.

Ndërprerësi përmban një izolant të sipërm prej porcelani që strehon ndërprerësin e vakumit dhe një izolant mbështetës të poshtëm prej porcelani që siguron forcë të shkëlqyer mekanike dhe performancë izoluese. Transformatorët e jashtëm të rrymës mundësojnë monitorimin e saktë të rrymës dhe koordinimin e mbrojtjes duke thjeshtuar operacionet e instalimit dhe mirëmbajtjes.

I projektuar për shërbim afatgjatë në natyrë, ky ndërprerës me vakum 40,5 KV ofron performancë të shkëlqyer mbylljeje, rezistencë të fortë ndaj plakjes, forcë superiore dielektrike dhe përshtatshmëri të jashtëzakonshme mjedisore. Teknologjia e saj e ndërprerjes së vakumit eliminon rreziqet nga zjarri dhe shpërthimi duke siguruar një jetë të gjatë shërbimi elektrike dhe mekanike.

E disponueshme në nivelet e tensionit 33KV, 35KV dhe 40.5KV, seria ZW7 përdoret gjerësisht për ndërrimin e rrymës së ngarkesës, mbrojtjen nga mbingarkesa, ndërprerjet e qarkut të shkurtër dhe izolimin e sistemit në rrjetet e transmetimit dhe shpërndarjes.

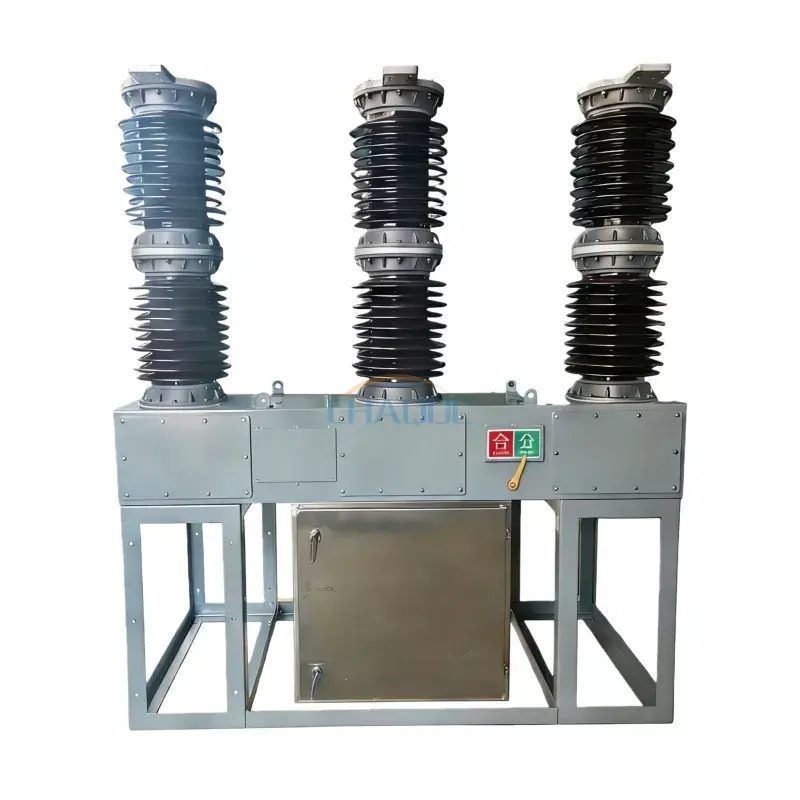

Diagrami i paraqitjes së produktit

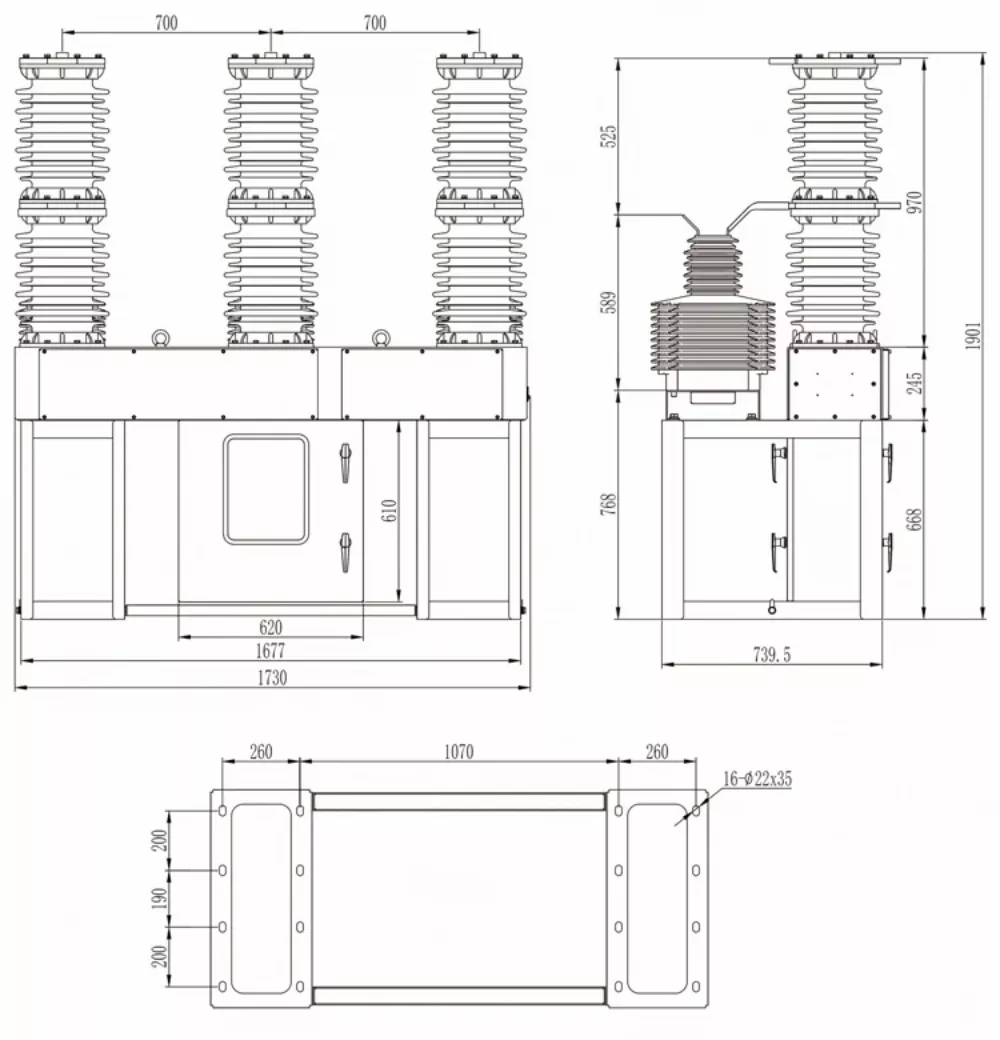

Vizatim i dimensionit

Parametrat Teknikë

Karakteristikat e produktit

• Teknologjia e avancuar e ndërprerjes së vakumit siguron shuarje të besueshme të harkut dhe izolim të defektit.
• Transformatorët e integruar të rrymës ofrojnë funksione të sakta matjeje, monitorimi dhe mbrojtjeje.
• I përshtatshëm për sistemet e shpërndarjes me tension të mesëm dhe të lartë 33KV, 35KV dhe 40.5KV.
• Izoluesit e porcelanit me qëndrueshmëri të lartë ofrojnë performancë të shkëlqyer izolimi dhe stabilitet mekanik.
• Dizajni i ndërprerësit të mbyllur me vakum ofron jetë të gjatë shërbimi dhe kërkesa minimale për mirëmbajtje.
• Rezistencë e shkëlqyer ndaj plakjes, lagështisë, ndotjes dhe mjediseve të ashpra të jashtme.
• Mbështet funksionimin manual dhe të motorizuar për integrim fleksibël të sistemit.
• Struktura e pavarur e transformatorit të rrymës thjeshton inspektimin, kalibrimin, zëvendësimin dhe mirëmbajtjen.
• Kapaciteti i lartë i ndërprerjes së qarkut të shkurtër deri në 31.5KA siguron mbrojtje të besueshme të sistemit të energjisë.
• Pa vaj, pa rrezik shpërthimi dhe funksionim miqësor ndaj mjedisit.

Aplikacionet

Ndërprerësi i qarkut të nënstacionit 40,5 KV me transformator rrymë përdoret gjerësisht në sistemet e energjisë me tension të mesëm dhe të lartë që kërkojnë funksione të besueshme komutimi, mbrojtjeje dhe kontrolli.

• Nënstacionet elektrike
• Rrjetet e transmetimit dhe shpërndarjes së energjisë
• Projektet e rrjetit të shërbimeve
• Hidrocentralet
• Termocentralet
• Sistemet e prodhimit të energjisë nga era
• Projektet e energjisë diellore
• Objektet minerare dhe metalurgjike
• Impiante prodhuese industriale
• Sistemet e furnizimit me energji elektrike të hekurudhave dhe transportit
• Rrjetet e shpërndarjes elektrike urbane dhe rurale

Avantazhet Teknike

Krahasuar me ndërprerësit tradicional të vajit dhe ndërprerësit SF6, ndërprerësi me vakum të jashtëm ZW7-40.5 ofron besueshmëri të lartë operacionale, kërkesa të reduktuara mirëmbajtjeje dhe jetë më të gjatë shërbimi. Ndërprerësi i vakumit shuan në mënyrë efektive harqet brenda një dhome vakumi të mbyllur, duke minimizuar erozionin e kontaktit dhe duke përmirësuar performancën e ndërrimit.

Dizajni i integruar i transformatorit të rrymës mbështet mbrojtjen e saktë të stafetëve, monitorimin e defekteve, matjen e rrymës dhe automatizimin e sistemit, duke e bërë atë një zgjidhje ideale për rrjetet inteligjente moderne dhe aplikacionet e shpërndarjes së energjisë.

Me forcë të shkëlqyer dielektrike, qëndrueshmëri të lartë mekanike dhe funksionim të qëndrueshëm në kushte të vështira mjedisore, ndërprerësi me vakum 40.5 KV është një zgjedhje e preferuar për kompanitë e shërbimeve, kontraktorët EPC dhe projektet e infrastrukturës elektrike në mbarë botën.

Pyetjet e bëra më shpesh

Për çfarë përdoret një ndërprerës me vakum 40.5 KV?

Një ndërprerës me vakum 40.5 KV përdoret për të mbrojtur dhe kontrolluar sistemet e tensionit të mesëm dhe të tensionit të lartë duke ndërprerë rrymat e ngarkesës, rrymat e mbingarkesës dhe rrymat e defektit të qarkut të shkurtër në nënstacionet dhe rrjetet e shpërndarjes elektrike.

Pse një transformator i rrymës është i integruar me ndërprerësin?

Transformatori i integruar i rrymës siguron matje të saktë të rrymës, hyrje të stafetit mbrojtës, monitorim të defekteve dhe funksione të kontrollit të automatizimit, duke përmirësuar sigurinë e përgjithshme të sistemit dhe efikasitetin operacional.

Cilat janë avantazhet e ndërprerësve me vakum?

Ndërprerësit me vakum sigurojnë shuarje të shpejtë të harkut, jetë të gjatë shërbimi, kërkesa të ulëta për mirëmbajtje, besueshmëri të lartë, mirëdashësi mjedisore dhe performancë elektrike superiore krahasuar me teknologjitë konvencionale.

A mund të instalohet ndërprerësi ZW7-40.5 jashtë?

po. Ndërprerësi i qarkut me vakum të jashtëm ZW7-40.5 është projektuar posaçërisht për instalim në natyrë dhe mund të përballojë kushte të ndryshme mjedisore, duke përfshirë luhatjet e temperaturës, lagështinë dhe ndotjen.

Cilat industri përdorin zakonisht ndërprerësit e nënstacionit 40.5 KV?

Këta ndërprerës përdoren gjerësisht në shërbimet komunale, nënstacionet, impiantet e prodhimit të energjisë, projektet e energjisë së rinovueshme, operacionet e minierave, objektet industriale, infrastrukturën e transportit dhe sistemet e shpërndarjes elektrike në shkallë të gjerë.
